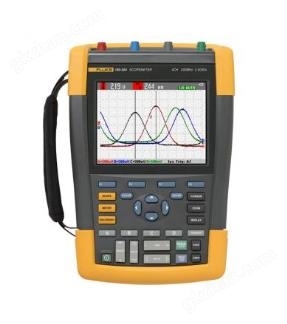

福祿克Fluke-190-062示波表
福祿克Fluke-190-062示波表
主要特性
使用雙通道和四通道 CAT IV 級 Fluke ScopeMeter 190 II系列 查看更多信息，解決更多問題。
Fluke ScopeMeter 190 II系列 將安全等級和強大的便攜性與臺式示波表的高性能相結合。這些堅固耐用的 ScopeMeter 測試工具專門為工廠維護工程師和技術人員設計，能夠在艱苦、骯臟、危險的工業條件下工作，測試從微電子到電力電子應用領域的所有設備。
190 II 系列 是一款易于使用的測試工具，您可以用它來處理任何故障排除任務。其包括萬用表，TrendPlot™ 和 ScopeRecord™ 滾動無紙化記錄器模式和帶有 Connect-and-View™ 觸發的免提操作，還有更多功能：
兩個或四個電氣隔離輸入
安全等級為 CAT III 1000V/CAT IV 600V
60 MHz、100 MHz、200 MHz 或 500MHz 帶寬型號可供選擇
采樣率高，高達 5 GS/s，分辨率高達 200 ps（具體取決于使用的型號和信道）
深度存儲：每個通道波形捕獲 10,000 次， 因此您可以放大查看細節
雙通道型號專用的 5000 計數數字萬用表
通過四通道型號中的示波表 BNC 輸入端進行四個儀表測量
Connect-and-View™ 持續自動觸發、單次拍攝、脈沖寬度和視頻觸發
ScopeRecord 滾動模式，捕獲波形取樣數據長達到 48 小時
TrendPlot，趨勢測量讀數長達 22 天
自動測量，功率（Vpwm、VA、W、PF）和時間（mAs、V/s、w/s）
防塵和防水等級為 IP 51，可用于嚴苛環境
隔離的 USB 端口可連接存儲設備和 PC
鋰離子電池支持更長的運行時間間隔：
190-X04，四通道型號長達 7 小時（標配 BP291）
190-X02，雙通道型號長達 4 小時（標配 BP290）或者長達 8 小時（使用選件 BP291）
使用可選的外置電池充電器 EBC290 為備用電池充電
易于開啟的電池蓋使您可以輕松更換電池
當無人看管時，可用標準 Kensington® 鎖作為固定和鎖定示波表的方便插槽
診斷能力和 CAT IV 安全等級提升四倍
Fluke ScopeMeter 190 II 系列 手持式示波表采用雙重絕緣的雙通道和四通道浮動示波表，安全等級適合在 CAT III 1000V/CAT IV 600V 環境中進行測量。
產品規格: Fluke-190-062 ScopeMeter®彩色數字示波表
| 技術規格 |
| 帶寬 | 60 MHz |
| 通道數量 | 60 MHz：2 通道 |
| 實時采樣率 | 625 MS/s |
| 輸入 | 雙輸入示波表與 DMM 輸入 |
| 獨立浮動隔離輸入 | 輸入、參考和接地之間高達 1000 V CAT III/600 V CAT IV |
| 時基范圍 | 10 ns - 2 min/div |
| 輸入靈敏度 | 2 mV 至100 V/div |
| 觸發類型 | Connect-and-View™，自由運行，單次拍照，邊緣，延時，雙斜率，視頻，視頻線路，可選脈沖寬度，N 循環 |
| 觸發源 | 任何示波表輸入通道，或通過萬用表的外部輸入 |
| 電子脈沖捕獲 | 8 ns |
| 示波表測量 | 光標：7 |
| 自動：30 |
| 大記錄長度 | ScopeRecord 模式：30,000 pts |
| 示波表模式：每輸入10,000 pts |
| 存留 | 數字余輝提供了類似于模擬示波表的波形衰減 |
| 波形比較 | 帶有自動通過/失敗測試的波形參考 |
| 數字萬用表規格 |
| 萬用表輸入（也用作示波表模式的外部觸發輸入） | 4 mm 香蕉插頭輸入與示波表輸入和接地隔離 |
| 大分辨率 | 5000 計數 |
| 測量 | VDC、VAC rms、VAC + DC rms、電阻、持續性、二極管測試、電流（通過電流鉗或分流器）、溫度 oC 或 oF（使用可選轉換器） |
| 數據存儲 | 2 通道 |
| 屏幕 + 設置：30 |
| 記錄：10 |
| 顯示屏 | 153 mm 快速更新的全彩色 LCD |
| 環境規范 |
| 工作溫度 | 0 °C 至 40 °C，含電池 |
| 0 °C 至 50 °C，不含電池 |
| 存放溫度 | -20 °C 至 +60 °C |
| 工作海拔 | CAT IV 600 V、CAT III 1000 V - 最多 2,000 m (6666 ft) |
| CAT III 600 V、CAT II 1000 V - 最多 3,000 m (10,000 ft) |
| 安全規格 |
| 電氣安全性 | 1,000 V CAT III/600 V CAT IV (EN61010-1) |
| 機械和通用技術規格 |
| 尺寸 | 270 x 190 x 70 mm |
| 重量 | 2.2 kg |
| 保修期 | 主儀器 3 年，配件 1 年 |
| 鋰離子電池 | BP290 2400 mAh 鋰離子電池，長達 4 小時（標配） |
| 配套附件 |
| VPS410 電壓探頭組（一紅，一藍） |
| TL175 TwistGuard™ 安全設計測試導線組（紅色和黑色） |
| BC190 電池充電器/市電適配器 |
| BP290 2400 mAh 鋰離子電池 |
| 掛帶（附于儀器） |
| 掛帶 |
| 多語言用戶手冊光盤 |
| FlukeView ScopeMeter® 演示套件（功能有限） |
| USB 接口電纜 |
| 保修期 | 主設備保修三年，附件保修一年 |
