1、DRF2600系列有源RFID系統總覽
深圳市鼎泰克電子有限公司（DTK ELECTRONICS）研發的有源RFID系統具有結構簡單，構建網絡容易，應用開發容易的特點，一個完整的有源RFID系統組成如下：
> 有源RFID卡
> 2.4G讀卡器（CAN總線型或Zigbee總線型）
> 總線轉計算機接口設備（CAN轉RS232，Zigbee轉RS232，Zigbee轉USB）
> 監控中心（PC機）
應用原理：
有源RFID卡不斷發射無線電數據，對應的讀卡器接收到數據后，會計算出：是哪一張卡的數據、接收到信號的強度、數據包的流水號，來自哪一個讀卡器等，并將這些數據通過總線發送到上位機。
應用實例：
> 定位應用：當讀卡器收到有源RFID卡發來的信號，會計算該信號的強度，沒有阻隔且距離近的讀卡器接收到的信號強度高，從而可以將該卡片定位在該讀卡器確定的范圍（如房間，過道，煤礦巷道等）
> 停車場應用：將有源RFID卡放在車位上，當汽車駛?cè)?，由于汽車的阻攔作用，被接收到的信號強度會減弱，從而判定該車位是否有車
> 自動識別系統：有源RFID的發射距離是50米，在50米范圍內，讀卡器會自動識別RFID卡，如不停車收費系統，用于自動識別學生進出校門的家校通系統，倉儲物流的資產追蹤系統等
> 無線傳感網絡：有源RFID卡與傳感器結合，可將各類型的傳感器數據，通過無線發送的方式傳輸?shù)奖O(jiān)控中心，可廣泛用于石油、煤礦、通訊機房，現代農業等無線傳感網絡
2、DRF2600系列產品參數
DRF2600系列產品列表：
| 類別 | 型號 | 說明 |
| 有源RFID卡 | DRF2601 | 有源RFID卡 |
| 讀卡器 | DRF2604 | 2.4G讀卡器，Zigbee總線型 |
| DRF2605 | 2.4G讀卡器，CAN總線型 | |
| 總線轉計算機接口設備 | DRF2616-CR232 | CAN轉RS232 |
| DRF2617-ZR232 | Zigbee轉RS232 | |
| DRF2618-ZUSB | Zigbee轉USB | |
| DRF2619-ZR485 | Zigbee轉RS485 |
DRF2601參數
DRF2605參數

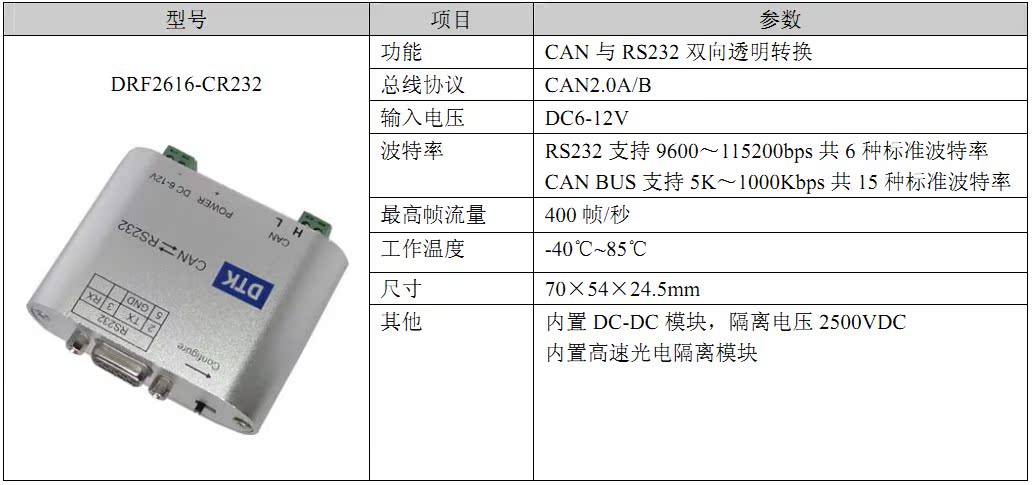

DRF2616-CR232參數
3、構建有源RFID網絡
網絡結構：
用戶可按無線或有線的方式構建有源RFID網絡，具體區別參見下表：
| 系統參數 | 無線（Zigbee總線） | 有線（CAN總線） |
| 讀卡器容量 | <50個 | <256個 可經過多級擴展到65536個節點 |
| 卡片容量 | 500張：每個卡片每4秒發送一次數據 1000張：每個卡片每6秒發送一次數據 2000張：每個卡片每18秒發送一次數據 | 1000張：每個卡片每6秒發送一次數據 2000張：每個卡片每18秒發送一次數據 5000張：每個卡片每60秒發送一次數據 |
| 讀卡器型號 | DRF2604 | DRF2605 |
| 布線方式 | 無線 每個讀卡器能夠自動為其它讀卡器提供路由（數據轉發） 讀卡器之間zui大距離1600米（可視，開闊） 數據轉發zui多15級 | 雙絞線 單一CAN網絡zui大長度600米，可級聯
|
| 特點 | 無需布線，施工簡單 支持的卡及讀卡點相對較少 | 支持大容量網絡 布線，施工難度大 |
|
|
|
|
4、有源RFID網絡的構建（CAN總線型）：
1）只需要將每個讀卡點固定于的位置，通過CAN總線與CAN轉RS232設備連接，接通電源；
2）將CAN轉RS232與監控中心電腦連接
5、有源RFID網絡的數據結構
有源RFID網絡建立后，用戶在監控中心的電腦上會接收到各個讀卡器發來的數據，具體格式解讀如下：
每一條讀卡信息為一個數據包，每個數據包含8個字節：（以下為16進制數字）
如：A73A00 01759B01XY
A7：數據頭
3A00 01：卡片ID號
*個字節可用來表示組號
第二．三個字節可用來表示序號
75： 該卡片數據包的流水號（00-FF）
9B： 信號強度
zui高位：1，表示負值，0，表示正值
低7位：信號強度
如9B：*位為1，表示負值
低7位為1B（十進制為27）
表示-27dBm
如0A：表示+10dBm
01： 來自哪個讀卡器
XY：效驗字節，前7個數據之和保留低8位
解讀：
數據包信息包含了：哪個卡片，來自哪個讀卡器，接收到卡片信息的信號強度（距離遠近），哪個時間點（流水號）
事例如下：
如圖所示的環境，卡片（3A00 01）在房間2，此時它發射了一個無線電信號，讀卡器1，讀卡器2，讀卡器3都收到了這個信號，在電腦的串口會得到3個數據包：（以下為16進制數字）
A7 3A 00 01 28 9A 02 A6
A7 3A 00 01 28 BC 01 C7
A7 3A 00 01 28 D2 03 DF
A7 3A 00 01 28 9A 02 A6：讀卡器2收到了卡片3A00 01發來的信號，流水號為28，信號強度為9A（-26dBm）
A7 3A 00 01 28 BC 01 C7：讀卡器1收到了卡片3A00 01發來的信號，流水號為28，信號強度為BC（-60dBm）
A7 3A 00 01 28 D2 03 DF：讀卡器3收到了卡片3A00 01發來的信號，流水號為28，信號強度為D2（-82dBm）
比較3個信號強度，發現卡片（3A00 01）與2號讀卡器比較近，從而將卡片定位在房間2.
6、有源RFID應用系統開發指南（定位應用）
1）將收到的數據包放入數據庫；
2）查找并做如圖所示的比較；
3）在電子地圖上顯示出來；
7、該應用系統套件包含的產品：
DRF2601（有源RFID卡）： 4張
DRF2605（2.4G讀卡器）： 2臺
DRF2616-CR232（CAN轉RS232）： 1臺
本套件不包含上位機軟件，不包含電源及任何數據線
提供：
