Spectro Inlets 分析系統是一個完整的平臺,可通過實時測量進行電化學實驗。它結合了我們的微芯片入口技術、真空和氣體處理系統以及質譜儀,可對液體環境中的揮發性物質進行的實時測量。該分析系統可以表征電極表面的微小氣體釋放,用于電化學和電池研發。
Spectro Inlets 系統是 EC-MS 實驗的完整解決方案,開箱即用。該儀器配備:
- EC-MS臺式分析儀(帶嵌入式質譜儀)
- BioLogic SP-200 恒電位儀
- EC液體池
- 5個微芯片
- 粗抽泵
- 軟件(不含電腦)
- 電子控制箱
- 流體連接器和玻璃器皿
- 安裝塊可輕松加載樣品
工作原理

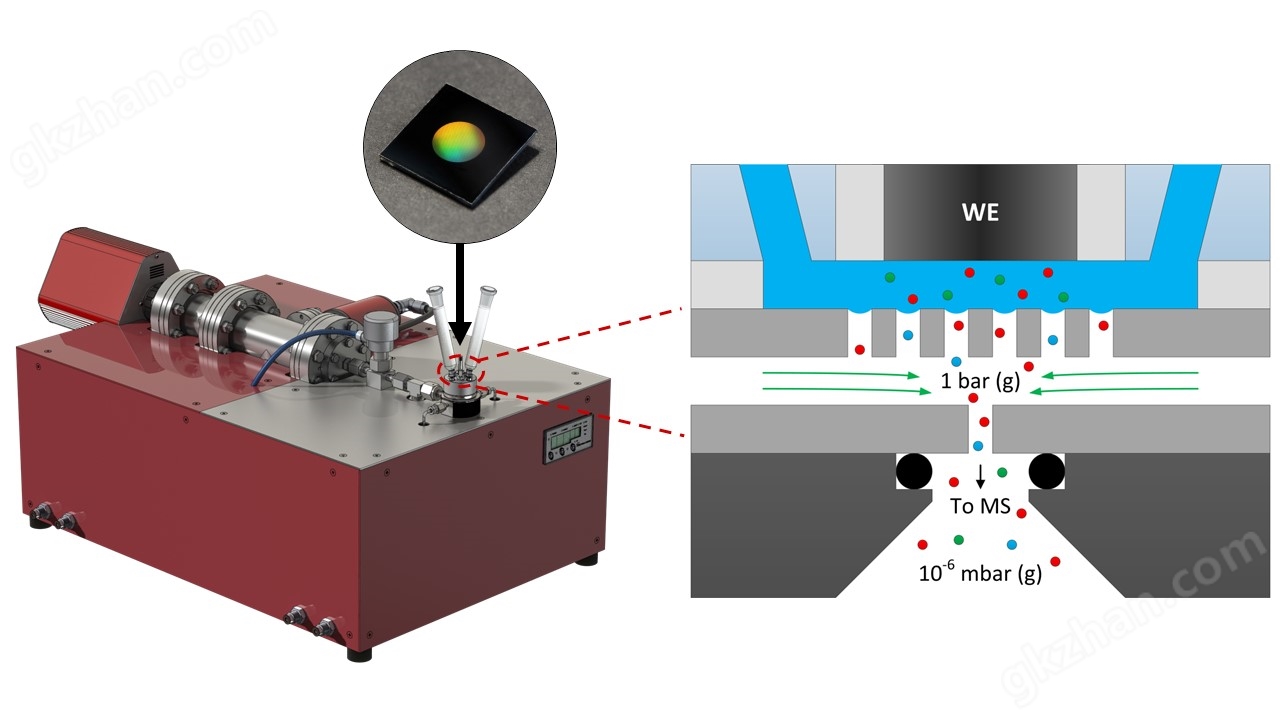

芯片放置在接口塊內,EC 單元耦合在該接口塊上。在動畫中,顯示了電解質和采樣體積之間揮發性分析物的平衡。
膜芯片在電解質和質譜儀(MS)的高真空之間產生直接耦合, 無需使用差動泵。
膜芯片創建了一個定義明確的液-氣-真空界面,并控制揮發性分子從電解質到質譜儀的轉移。在芯片內部,埋藏的采樣體積與外部環境平衡,不會讓液體進入。采樣體積中的壓力由我們的嵌入式氣體處理系統精確控制。為了對采樣體積加壓,可以使用任何類型的補充氣體。由于采樣體積和電解質層的小尺寸,氣體和液體之間的平衡幾乎是瞬時的。在平衡過程中,液體中的所有揮發性物質都根據亨利定律填充采樣體積。采樣體積通過毛細管連接到 MS,該毛細管旨在將分子流量限制在 10 15分子/秒。因此不需要差動泵級。因?yàn)榱髁渴且阎牟⑶宜蟹肿佣加?MS 收集,所以可以將質譜信號直接轉換為 mol/sec。這就是使 Spectro Inlets 成為現有真正定量 EC-MS 系統的原因。最后,采樣體積的加壓允許在升高的壓力和溫度下進行 EC 實驗。
特點與優勢
膜芯片:
為真正的定量分析量身定制的分析物采樣和分子流。標準化樣品架:
Piranha 可清潔的停滯薄層 EC 池,用于標準 5 mm 圓柱形電極,在 RDE 中很常見。快速時間響應:
亞秒級時間分辨率。高靈敏度:
在 1 秒內測量 10 ppm 單層的解吸。高動態范圍:
測量從 1 mA 到 1 nA 的連續產物形成。定量分析:
99% 的揮發性物質收集效率和針對檢測器的定制分子通量。反應氣體的劑量:
定義的進出電??極的質量傳輸。快速樣品和芯片交換:
集成真空系統,無需中斷儀器操作或排氣即可輕松更換芯片。簡化的軟件解決方案:
完整的系統控制和同步的 EC-MS 數據采集和繪圖。完整的文檔可供用戶自定義。實物圖片
