系列型號

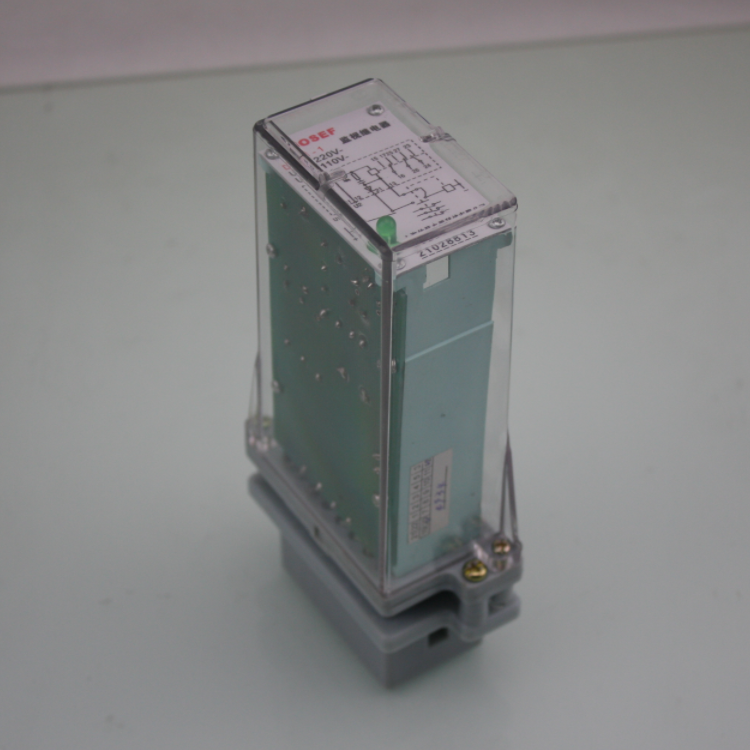

DJS-1跳閘回路監視繼電器

DJS-1G跳閘回路監視繼電器

一、產品用途

DJS-1/G跳閘回路監視繼電器主要用于直流或交流操作的各種自動控制線路中，對斷路器跳閘（合閘）回路進行監視。當發生以下情況時，繼電器會發出報警信號：

1. DC電源消失：監視直流控制電源，一旦電源消失，繼電器將報警。

2. 跳閘線圈及其引線發生故障：監視跳閘線圈及其引線的狀態，出現故障時報警。

3. 斷路器輔助接點故障：監視斷路器輔助接點的狀態，出現故障時報警。

4. 監視繼電器本身故障：監視繼電器自身的運行狀態，確保監視功能的有效性。

二、產品特點

1. 兼容性：DJS-1/G跳閘回路監視繼電器與DJS-1繼電器兼容，方便用戶替換和升級。

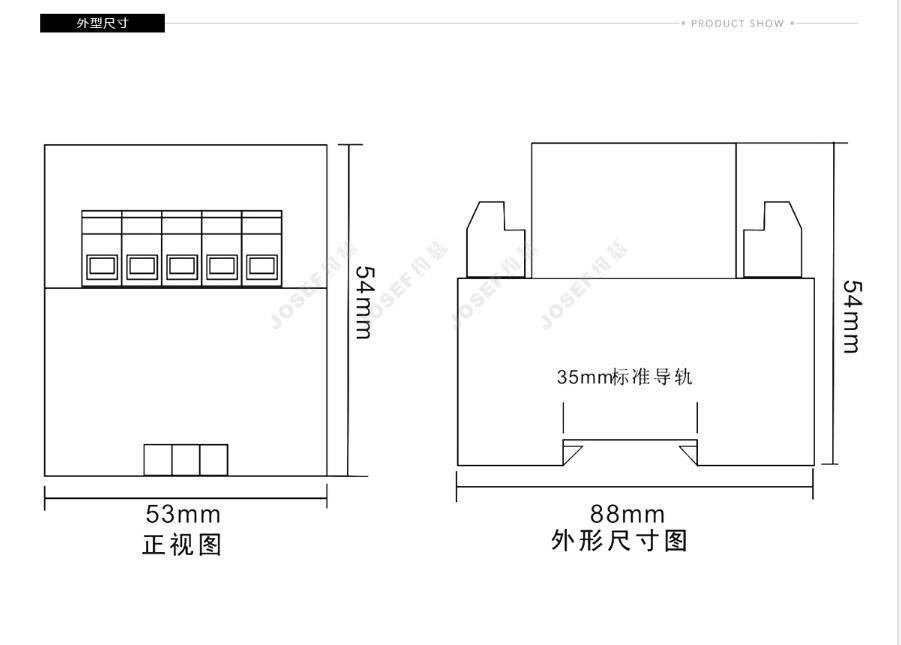

2. 快速導軌安裝：采用快速導軌安裝結構，適合各種導軌安裝，安裝方便快捷。

3. 螺釘壓接式端子：使用螺釘壓接式端子，接線牢固可靠，便于維護和更換。

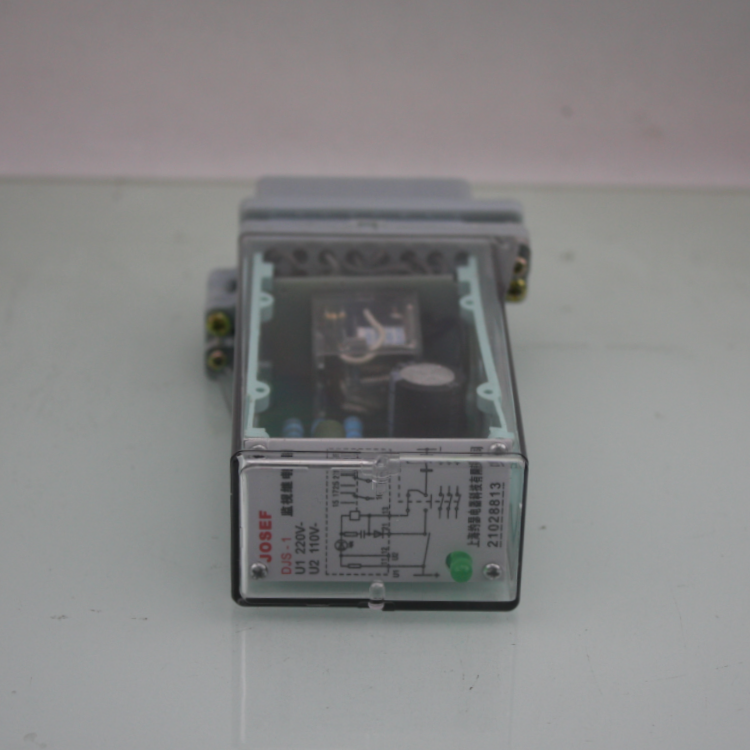

4. 發光二極管指示：繼電器線圈回路中串接有發光二極管，當跳閘回路完好時，發光二極管點亮，指示繼電器處于正常監視狀態。

三、技術參數

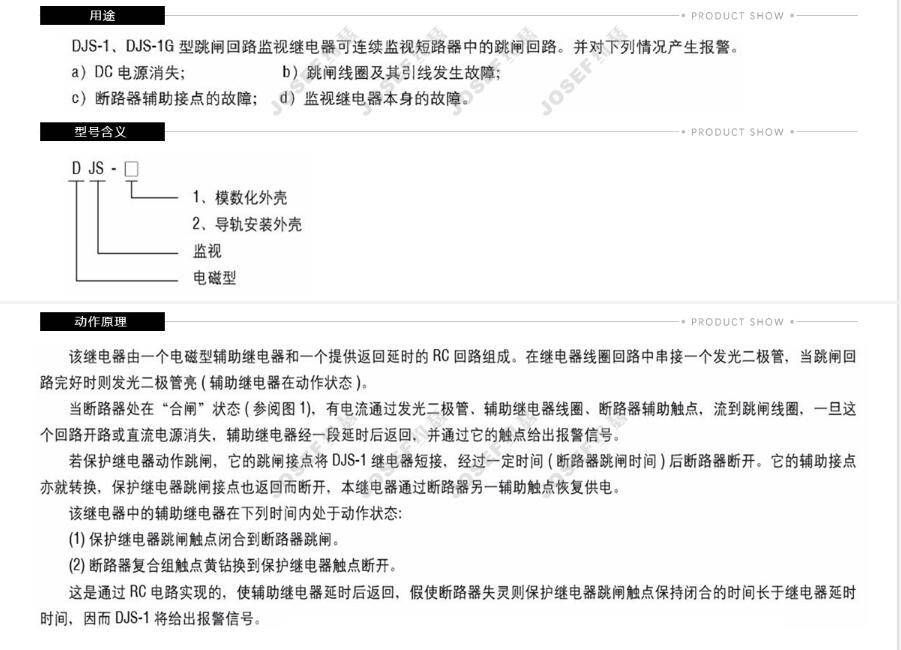

四、工作原理

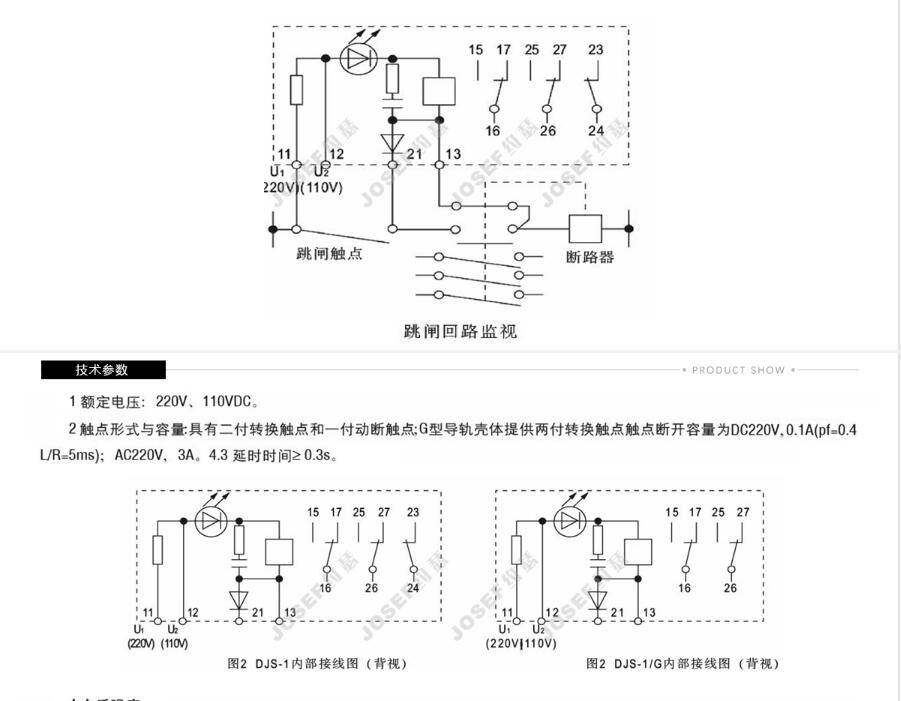

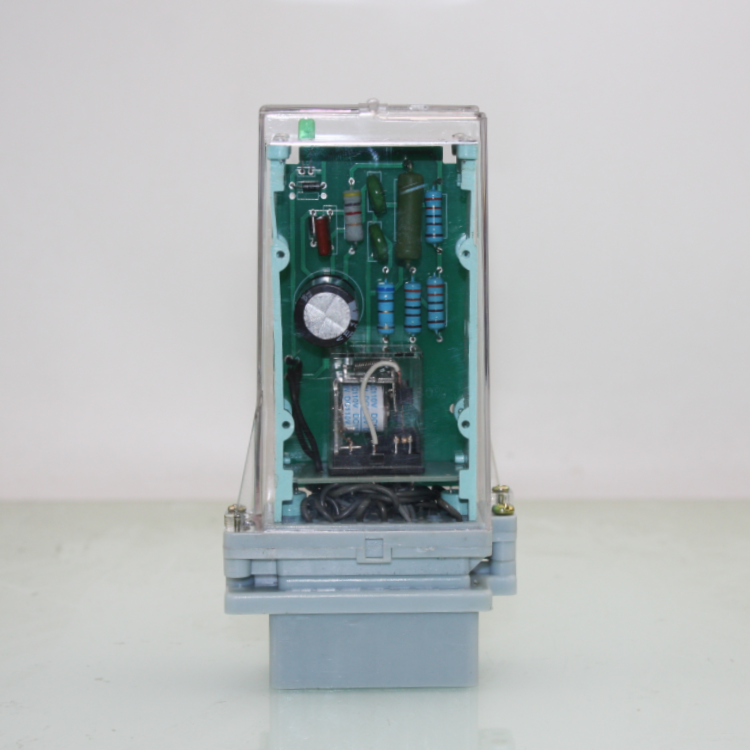

DJS-1/G跳閘回路監視繼電器由一個電磁型輔助繼電器和一個提供返回延時的RC回路組成。當斷路器處在“合閘”狀態時，有電流通過發光二極管、輔助繼電器線圈、斷路器輔助觸點，流到跳閘線圈。一旦跳閘回路開路或直流電源消失，輔助繼電器經一段延時后返回，并通過其觸點給出報警信號。

五、應用場合

DJS-1/G跳閘回路監視繼電器廣泛應用于電力、冶金、石化、煤炭、鐵路等領域的自動控制系統中，確保斷路器跳閘（合閘）回路的可靠性，提高電力系統的安全性和穩定性。

六、注意事項

1. 安裝環境：繼電器應安裝在干燥、通風、無腐蝕性氣體和無強磁場干擾的環境中。

2. 接線注意：接線時應確保接線牢固可靠，避免接觸不良或接線錯誤導致繼電器誤動作。

3. 定期維護：定期對繼電器進行檢查和維護，確保其正常運行。如發現繼電器有異常情況，應及時處理或更換。

概括而言，DJS-1/G跳閘回路監視繼電器是一種功能強大、性能可靠的設備，適用于各種自動控制線路中對斷路器跳閘（合閘）回路的監視和保護。
