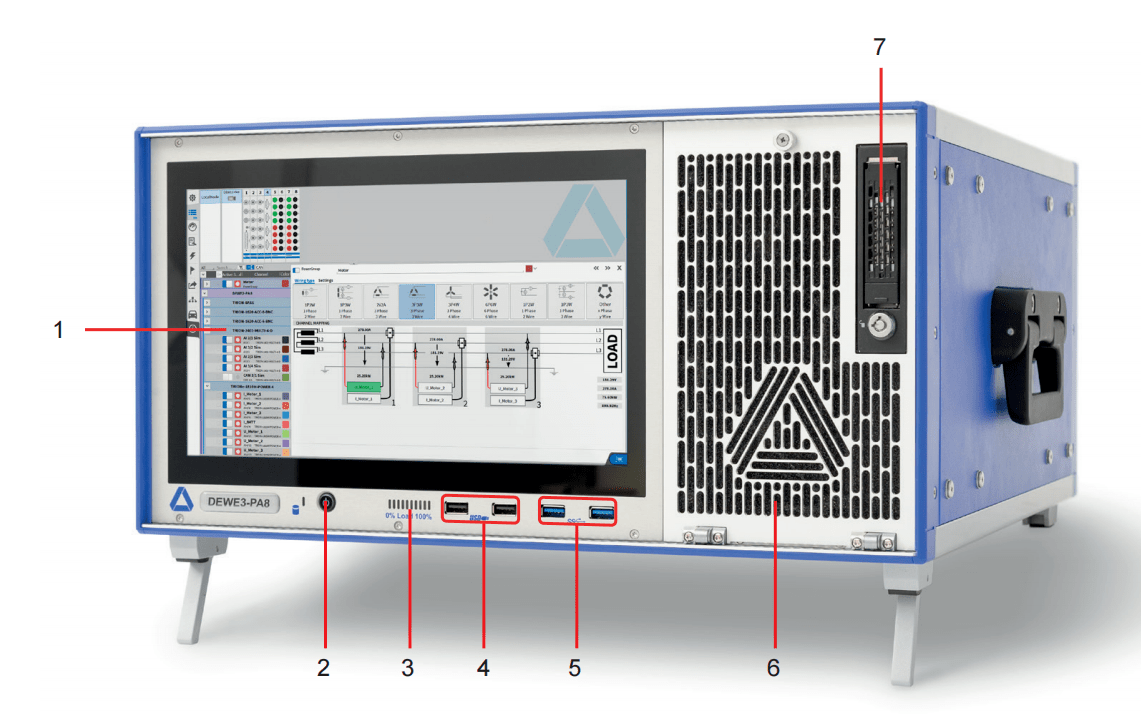

德維創功率分析儀DEWE3-P8前面板功能和布局介紹：

1、11.6”多點觸控顯示器（DEWE3-PA8配備了一個明亮的11.6英寸寬屏多點觸控面板（1920x1080，全高清）來控制儀器。熟悉的手勢，如捏和縮放在操作系統中實現）

2、功率分析儀開關（系統前端的開關開關用于開啟系統。僅當主電源開關開啟后）

3、電流傳感器用電負荷狀態（10段LED顯示器指示在儀表后部的電流傳感器的電源負載狀態。一個LED段等于10%。當在有功功率測量過程中超過80%時，考慮使用一個額外DW2-CLAMP-DC-POWER-8 來分擔功率負荷）

4、USB2.0接口（USB2.0接口連接器滿足標準的USB引腳分配，通用串行總線）

5、USB3.1 GEN1接口（USB3.1Gen1接口連接器滿足標準的USB引腳分配）

6、進風口和過濾板（進氣口和過濾墊。有關如何拆卸濾清器墊板的進一步信息，請參閱“維護”章節）

7、HDD/SSD高速驅動器卡槽（DEWE3-PA8預裝了一個專門的1TB硬盤，專門用于數據存儲，可選升級： SSD-PCIe-1T-2T：從1TB升級到2TB工業級，PCIe連接的固態磁盤）

德維創功率分析儀DEWE3-P8后面板功能和布局介紹：

8、用于操作系統和應用軟件的HDD/SSD高速驅動器卡槽（除了前面的高速驅動器，DEWE3-PA8配備了120GBSSD用于操作系統和應用軟件）

9、冗余傳感器電源供電接口（輸入范圍：100240VAC，含電源線）

10、冗余傳感器電源開關（此開關打開電流傳感器供電電源）

11、PS/2接口連接器(將外部PS/2鼠標連接到系統。該連接器符合標準引腳分配要求)

12、PS /2接口連接器(將鍵盤連接到系統。該連接器符合標準引腳分配要求)

13、顯示端口連接端子（除了DVI連接器接口外，DEWE3-PA8還支持兩個具有標準針腳分配的顯示端口連接器）

14、主機供電電源（輸入范圍：100240VAC，含電源線）

15 、主電源LED狀態指示（指示主電源是打開還是關閉）

16、主電源開關（切換到“I”位置時，前面板開關才能工作）

17、TRION™-BUS同步（TRION™-SYNC-BUS允許輕松的高速通道擴展，支持TRIONet前端數采或安裝有 OXY-OPT-NET軟件功能的分布式高通道計數數采系統）

18、EPAD2接口連接端子（用于將EPAD2模塊連接到儀器上）

19、機箱接地端子（對于某些測量方法，有必要為系統提供一個額外的接地連接）

20、電流傳感器供電口（這些連接端子支持±15V/+9V電流探頭供電，輸入范圍：100240VAC，含電源線）

21 、TRION™/TRION3™系列模塊插槽（8個插槽，用于TRION3™/TRION™系列模塊。DEWE3-PA8支持所有德維創模塊）

22、音頻接口（輸入和輸出）

23、雙LAN GBit接口（DEWE3-PA8支持10/100/1000M雙局域網和標準RJ45連接）

24 、USB 3.1 GEN2接口（USB3.1Gen2接口連接器符合標準的USB引腳分配）

25、 RS-232接口(RS-232公頭接口配置為標準RS-232接口COM1，可用于鼠標或其他外設)

26、 DVI接口（DVI連接口符合標準的DVI引腳分配）

如需完整版德維創功率分析儀DEWE3-P8操作手冊，請聯系上海倍迎電子。
