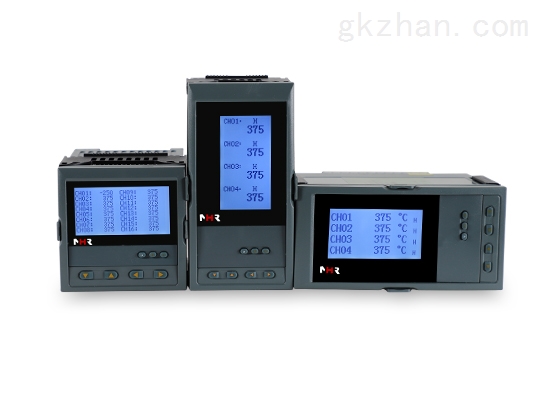

虹潤NHR-7702系列增強型液晶多回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理。

虹潤NHR-7702系列增強型液晶多回路測量顯示控制儀在操作使用的過程中需要注意哪些常見的問題呢？遇到了又該怎么去解決呢？快來和小編一起看看吧：

1、NHR-7702液晶增強型多回路顯示控制儀和7700液晶多回路顯示控制儀有何區別嗎？

答： 7702液晶增強型多回路顯示控制儀可以同時實現分別報警和分別變送的功能，而且16個輸入通道的也可以實現此功能； 7700液晶多回路顯示控制儀只有8個輸入通道的表才可以實現分別報警或分別變送的功能，而且不能同時帶分別報警或分別變送。

2、NHR-7702液晶增強型多回路顯示控制儀的8路輸入信號和16路輸入信號在液晶屏上怎么顯示？

答：7702液晶增強型多回路顯示控制儀支持同屏顯示4通道、8通道、16通道，具體顯示如下：

4通道

8通道

16通道

3、NHR-7702液晶增強型多回路顯示控制儀能不能帶記錄功能？

答： 7702液晶增強型多回路顯示控制儀不能帶記錄功能，只能通過RS485通訊以及組態軟件在上位機上做記錄。

4、NHR-7702液晶增強型多回路顯示控制儀Z多支持16個輸入通道，可以每個輸入通道接不同的傳感器嗎？

答：可以的，7702液晶增強型多回路顯示控制儀每個通道可接收36種信號輸入類型，用戶可根據需求任意設置輸入類型，各通道可同時輸入不通的信號類型。

5、NHR-5702增強型多回路顯示控制儀分為“統一報警輸出"、“分別報警輸出"，統一報警輸出又分為帶記憶報警和不帶記憶報警，這幾個報警有什么區別？

答：7702液晶增強型多回路顯示控制儀的“統一報警輸出"總共只有兩個帶常開常閉的繼電器輸出，所有通道共用這兩個繼電器；而“分別報警"則帶16個繼電器輸出，8個輸入通道每個通道對應兩個常開的繼電器輸出。因?yàn)?702增強型多回路顯示控制儀，通道是循環顯示的，所以統一報警輸出分為記憶報警和不帶記憶報警，記憶報警就是16個通道里任何一個通道達到報警值對應的繼電器都輸出，不帶記憶報警則是數碼管顯示到那個通道且這通道達到報警值了，對應的繼電器才輸出。

6、NHR-7702液晶增強型多回路顯示控制儀接線端子那么多，輸入信號接線應該怎么接？

答：輸入端子總共分為四排，每排四個4芯端子，每一個4芯端子為一個通道的輸入，D一排為1、2、5、6通道，第二排為3、4、7、8通道，第三排為9、10、13、14通道，第二排為11、12、15、16通道。每個通道的4芯分別代表不同的輸入信號類型，從左到右分別為1、2、3、4，熱電阻信號接1、2、3，其中1接單獨的那根線，2、3接顏色相同的那兩根線； 熱電偶和電壓信號的正極接端子2，負極接端子1；電流信號接正極接端子4，負極接端子1。

7、NHR-7702液晶增強型多回路顯示控制儀16個通道的量程寄存器地址都是一個，怎么修改量程等參數怎么操作？

答： 16路輸入通道的參數共用同一個寄存器地址，通過輸入通道號（寄存器地址42）來確定是哪一個通道的參數。所以要讀寫某通道參數時，必須先寫入輸入通道號再修改對應通道的參數。例：修改第2通道的量程上限發送的命令是：先寫通道號：0110002A0001020002205B，然后在修改第2通道的量程上限（寄存器地址60） 比如改成100: 0110003CC8。修改報警參數以及變送輸出參數也是這樣操作。
