目錄

一. 適用產品型號

二. 遠程下載功能使用流程

三. 虛擬工具安裝步驟

3.1 安裝藍蜂虛擬網絡工具本體

3.2 安裝虛擬網卡驅動

四. 虛擬網絡工具配置說明

五. 網口下載PLC說明

5.1 西門子smart200PLC下載說明

5.2 西門子1200/1500PLC下載說明

5.3 海為PLC下載說明

5.4 臺達PLC下載說明

5.5 三菱PLC下載說明

六. 觸摸屏網口下載說明

6.1 昆侖通態觸摸屏下載說明

6.2 西門子觸摸屏下載說明

6.3 威綸通觸摸屏下載說明

七. 斷開連接EG網關恢復采集數據模式

八. 注意事項

前言：本文檔主要說明了使用藍蜂虛擬網絡工具通過EG20網關的網口（LAN口）遠程給PLC下載程序的步驟及其注意事項。使用藍蜂虛擬網絡工具，不僅支持程序的遠程下載，同樣支持程序的遠程上傳與在線監控。注意：藍蜂虛擬網絡工具僅支持EG20網關。

一. 適用產品型號

二. 遠程下載功能使用流程

操作流程如下：

三. 虛擬工具安裝步驟

三.1 安裝藍蜂虛擬網絡工具本體

為保證能夠正常安裝與使用，請關閉各種安全軟件與殺毒軟件（360安全衛士、火絨等）。

第一步：右鍵安裝包，選擇“使用管理員權限運行”，在彈出的安裝地址默認安裝，不要修改默認安裝地址。如下圖：

第二步：點擊【下一步】，勾選【創建桌面快捷方式】，然后再點擊【下一步】，在彈出的確認頁點擊【安裝】進行讀條安裝。

三.2 安裝虛擬網卡驅動

當安裝完虛擬網絡工具本體后，會彈出頁面提示安裝虛擬網卡驅動，如果是第一次安裝，請勾選【安裝虛擬網卡驅動】，點擊【完成】可以等待桌面出現遠程下載工具的圖標，完成安裝。

安裝完成后會在桌面出現如下圖標：

查看是否已裝上虛擬網卡：

打開設備管理器，在設備管理器中出現TapDriverV12，即已安裝好虛擬網卡。

第一次安裝后，如果提示找不到虛擬網卡，可以重啟電腦解決。

在進行遠程上下載前，要確保電腦上已經安裝好了藍蜂虛擬網絡工具和虛擬網卡，如果沒有安裝，請重新安裝藍蜂虛擬網絡工具，虛擬網卡驅動在此工具中集成。

四. 虛擬網絡工具配置說明

注意：

1、在使用虛擬網絡工具前，需保證EG20網關可以連接到EMCP云平臺，并且設備已經綁定在對應的賬號下，同時固件版本為v1.6.6以上。如果不是，點擊固件版本處的更新，如下圖所示。

2、確保PLC網口與EG20網關的LAN已連接。

3、保持EG20為在線狀態，使用虛擬網絡工具過程中不要斷電。

4、有些電腦系統安全性設置較高，可能屏蔽網線通訊，建議將電腦的防火墻關閉或者安全等級調整到低。

5、虛擬網絡工具連接成功模式下，不支持網關進行讀寫、升級、創建編輯刪除(驅動、變量、報表）、恢復出廠、導入變量、復制設備、同步配置等操作，僅支持網關重啟操作。當斷開虛擬網絡工具連接后，上述操作會恢復正常。

6、建議使用4G時，信號強度保持在70%以上。

備注：信號強度70%以上可以穩定運行，50%-70%能夠連接成功但是下載程序時可能報錯失敗，50%以下不建議進行下載操作。

第一步：使用管理員身份打開【虛擬網絡工具】并輸入已綁定該EG設備的賬號密碼（帳號密碼與EMCP云平臺賬號密碼通用）。注意：此賬號需要有后臺權限并且有EG網關管理的權限。

第二步：登錄成功后，在需要進行遠程下載的設備后方點擊【創建連接】，如下圖：

第三步：彈出配置通訊口，此處選擇的是網關的通訊口，下拉框中選擇【LAN】，再點擊后面的【配置】：

第四步：在“配置下載接口”彈窗中選擇“手動設置IP”，此處設置的是網關LAN口的IP，配置好后點擊【保存】，在彈出界面點擊【確認】。成功后點擊【下一步】。

此步驟中需要將手動設置的IP地址與將要進行下載的PLC設置為同一網段。子網掩碼根據IP地址正確填寫。

例如，PLC的IP地址為192.168.2.20，此處的IP地址可以設置為192.168.2.100，或者可以選擇軟件自動生成的IP地址。根據IP地址，此處的子網掩碼為255.255.255.0。

第五步：填寫要連接的下位機（例如PLC）的IP地址和本地虛擬網卡的IP地址，配置好后，點擊開始創建：

第六步：彈出連接已成功建立，說明網關與虛擬網絡工具已經建立連接，此時可以進行PLC程序的下載上傳等操作。

第七步：當【虛擬網絡工具】顯示“連接已成功建立”后，不要關閉工具，此時需要保證網關在線，不要斷電。返回桌面，打開下位機編程軟件對下位機進行操作，當建立成功并有數據通訊時，可以看到遠程工具界面中的箭頭在流動。

五. 網口下載PLC說明

五.1 西門子smart200PLC下載說明

PLC的IP地址是192.168.2.20。

第一步：打開程序文件，進入軟件【通訊】功能頁，選擇網卡為虛擬網卡【TapDriveV12.TCPIP.1】， 如下圖：

第二步：手動添加 PLC 的 IP。此處無法使用查找 CPU 功能。此處必須手動添加IP地址。如下圖：

第三步：與 PLC 連接并可以正常下載、上傳和調試。如下圖：

PLC點擊下載程序后，如沒有彈出錯誤提示，也沒有進度條提示時，即PLC程序正在下載中，請耐心等待。

注意：對西門子smart200PLC遠程下載程序時，如果連接有MCGS觸摸屏并且觸摸屏設置了西門子200SMART驅動，下載程序后會出現觸摸屏與PLC通訊異常。以下是解決方法：

方法一：如果遇到這個問題，您可以找MCGS廠家獲取最新的200SMART驅動。

方法二：按如下操作：

第一步：先將遠程工具連接MCGS觸摸屏，然后將屏遠程停止運行。

第二步，將遠程工具重新連接PLC，然后進行正常的遠程下載與調試。

第三步，PLC遠程下載結束后，重新連接MCGS屏，然后將屏遠程啟動運行。

五.2  西門子1200/1500PLC下載說明

第一步：打開博圖軟件，打開需要下載的程序（此說明以1200 CPU1214C為例）。此PLC地址為192.168.0.1。

注意：在選擇目標設備處必須手動填寫IP地址，不能自動搜索。

第二步：識別到設備后，根據實際需求點擊下載即可。

五.3  海為PLC下載說明

以海為AC12M0R為例。

第一步：打開【Haiwellhappy】軟件，點擊【PLC聯機】。

第二步：選擇TCP/IP，并添加IP地址，此PLC地址為192.168.1.111。

第三步：通訊成功后點擊下載即可。

五.4 臺達PLC下載說明

以臺達AS228T為例，PLC的IP地址為192.168.0.77。

第一步：打開COMMGR，創建一個新的設備。這里選虛擬網卡。

第二步：打開Delta ISPsoft軟件進行配置。

第三步：點擊下載/上傳即可。

五.5 三菱PLC下載說明

以三菱Q06UDEH CPU為例，IP地址為192.168.1.1。

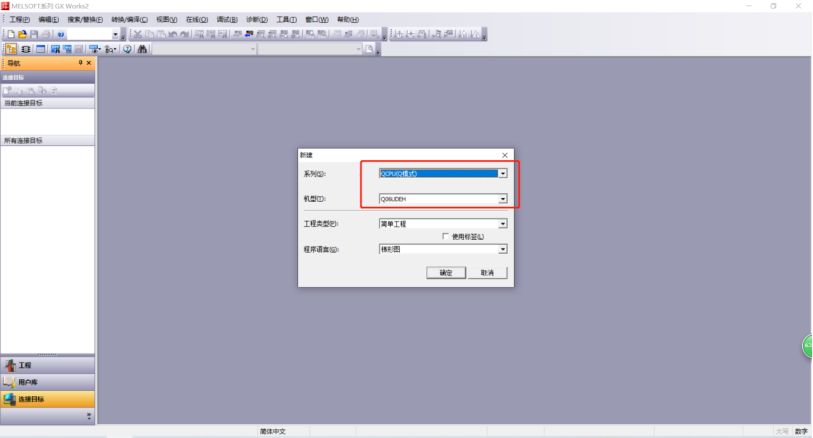

第一步，打開三菱GX Works2，新建一個工程。

第二步，點擊“連接目標”，按如下如配置。

第三步，點擊通訊測試，待測試成功后即可上傳下載程序。

六. 觸摸屏網口下載說明

六.1 昆侖通態觸摸屏下載說明

觸摸屏型號為TPC7062Ti。IP地址為192.168.1.99。

第一步：打開程序文件，點擊【下載運行】，如下圖：

第二步：添加觸摸屏的IP。如下圖：

第三步：點擊通訊測試，當通訊測試正常后，即可點擊工程下載將程序下載到觸摸屏中：

注：點擊工程下載后，下載時間比用網線直連或USB下載要長，屬于正?，F(xiàn)象。 此過程千萬不要斷電或者斷網，否則需要重新下載觸摸屏程序。

六.2 西門子觸摸屏下載說明

觸摸屏型號為TP1200COMFORT，IP地址為192.168.0.2。按照正常操作配置即可。

打開博圖軟件，需要手動寫入觸摸屏的IP地址。

配置完成后，點擊下載即可，下載過程可能比較慢，請耐心等候。

六.3 威綸通觸摸屏下載說明

型號為MT8102IQ。觸摸屏的IP地址為192.168.2.2。

第一步：打開威綸通軟件。

第二步：打開通訊配置界面，配置通訊參數。直接輸入觸摸屏IP地址，點擊下載即可。

七. 斷開連接EG網關恢復采集數據模式

PLC 下載并調試完之后，在【虛擬網絡工具】中點擊【斷開連接】，EG網關就可以恢復數據采集功能，此時可以正常的關閉【虛擬網絡工具】。

八. 注意事項

1、虛擬網絡工具連接成功模式下，不支持網關進行讀寫、升級、創建編輯刪除(驅動、變量、報表）、恢復出廠、導入變量、復制設備、同步配置等操作，僅支持網關重啟操作。當斷開虛擬網絡工具連接后，上述操作會恢復正常。

2、虛擬網絡工具斷開連接的情況下，由于網絡波動等原因會有小概率的不能退出下載模式的現象，如果遇到斷開連接后，軟件中仍然顯示“已連接”，平臺數據不能正常采集的情況，重啟網關或者再次點擊界面中的斷開連接即可恢復正常。如下圖所示。
