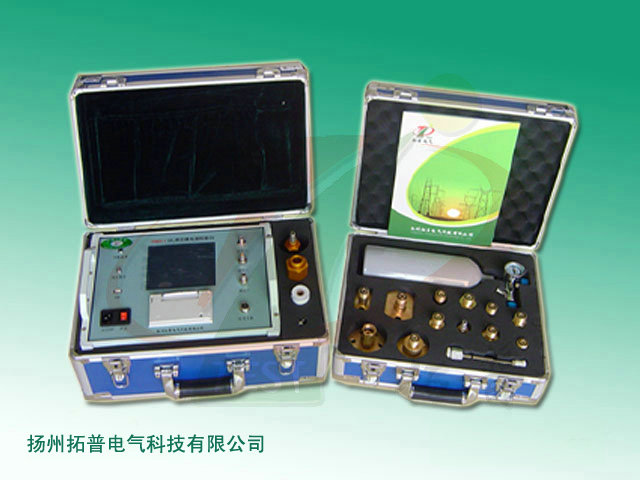

拓普SF6氣體密度繼電器校驗裝置特點參數說明
特點說明
用于電力試驗研究院，供電公司及電廠等對SF6氣體密度繼電器的校驗
管路全封閉，SF6*，避免對操作人員和大氣環境的危害
內置儲氣缸，無需外帶氣瓶，配備全套接頭，可升降壓反復校驗
人性化界面，大容量維處理芯片，實現數據存儲、打印、輸出
配有功能完善、界面友好的數據管理軟件
具備智能電壓保護系統，避免采樣點魚夾誤接220V電壓對校驗儀的損害
參數說明
測量壓力范圍：0～100Mpa
測量溫度范圍：-30℃～+60℃
校驗壓力范圍：20℃時標準壓力0.2～0.8Mpa
測量精度：0.5級（高于0.5級可以根據用戶要求定制）
工作電源：AC220V+15%，50Hz，或機內電源
顯示方式：128×64 點陣漢字液晶
打印方式：針式微打
接點輸出電壓：12V
電池供電時間：10小時
存儲歷史數據：480組
通訊方式：RS232或USB

小貼士
SF6氣體密度繼電器基本參數
標稱外殼尺寸：100
精度等級：(EN 837-1)
使用溫度：20 °C時為1.0
使用溫度：-20 °C...+60 °時為2.5時
壓力范圍：(EN 837-1) -0,1/+0,9 MPa
使用溫度：-40 °C至 +70 °C
溫度影響補償：由溫度導致的測量介質SF6的壓力變化可在 –20 °C 至+60 °C范圍內補償
校正壓力 PC：在0.3至0.55MPa間選擇。 溫度補償也適用該壓力范圍。
填充壓力 PF：在0.4至0.6Mpa間選擇。
保護等級(EN 60529 / IEC 529) IP 54 用于未填充儀器(室內) IP 65 用于填充儀器(室外)
SF6氣體密度繼電器產品用途
用于SF6-氣體的氣體密度計是配有電氣附件的壓力表，它將壓力測量和限位開關集合在一個裝置中。通過一個特殊的補償系統調整環境溫度的影響。主要用于能源工業里的開關設備。
SF6氣體密度繼電器產品別稱
SF6氣體密度控制器、SF6氣體密度計帶限位開關、SF6氣體密度監測器、SF6氣體密度繼電器、SF6氣體密度監測帶微動開關、無油耐震SF6氣體密度繼電器、帶溫度補償SF6氣體密度繼電器、不帶溫補SF6氣體密度控制器、高精度SF6氣體密度監示器等。
信息整理：SF6氣體密度繼電器校驗裝置生產廠家揚州拓普電氣科技有限公司
