　　單相接地故障與串聯諧振的辨識

　　諧波諧振是電力系統中較為常見的現象之一，根據其造成危害的形式不同，可分為串聯諧振和并聯諧振. 前者易引起過電壓現象，后者易引起過電流危害. 諧振會進一步加重電壓、電流的畸變，有時甚至會造成電力器件、相連接設備的損壞，引起系統的安全性故障.

　　串聯諧振的基本特點電力系統是感性和容性元件的復雜組合，當系統中某一節點或者支路出現非線性負荷時，極易引起系統的諧振情況. 產生串聯諧振時，線路中的阻抗小，導致線路出現過電流現象[13]. 圖 1 給出了 k 倍工頻下的等效電源、阻抗示意圖. 假設元件參數分別為 Vk = 1∠0°V 為固定值， R = 1 Ω，L = 10 mH，C = 20. 68 μF. 圖中的電感和電容滿足:

很容易發現，此時電路中阻抗小，電流與電壓的關系為

在諧振頻率下，品質因數 Q 接近于

　　式中: ωk 為諧振角頻率. 品質因數代表的含義為施加在電感上的電壓對電源電壓放大的情況.

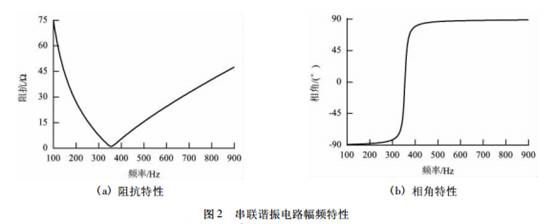

　　圖 2 給出了圖 1 所示電路的阻抗、相角隨頻率變化的曲線. 當頻率小于 350 Hz 時，電路呈容性; 大于 350 Hz 時，電路呈感性. 即可認為電路在 350 Hz( 7 次諧波) 時發生了串聯諧振. 此時品質因數Q = 219. 91，電感和電容的電壓嚴重放大.

支路法原理

　　支路( 元件) 是電路中小的組成部分，不論是串聯諧振還是并聯諧振，都是從某一支路( 元件) 出現過壓或過流現象得出的結論. 另外，從支路的角度衡量諧振的發生，不僅具有檢查裝置過電流、過電壓的情況，而且對校驗裝置的安裝、規劃具有指導作用. 因此，串聯諧振的發生和支路密切相關，而非僅僅只有節點或者回路. 典型的串聯諧振等效電路見圖 3.

　　對于一個復雜的線性網絡，選擇某一待考察支路，將其與網絡的其他部分進行聯合. 步驟如下:

　　步驟 1 將系統中的電壓源或電流源置 0;

　　步驟 2 將系統的線路、元件參數按諧波阻抗 ( 在頻率f下) 進行處理，其中包括: 發電機、負荷、濾波器等;

　　步驟 3 對除去考察支路的網絡求取其在頻率 f 下的等效阻抗;

　　步驟 4 串聯一個頻率為 f，幅值為 1 單位的諧波電壓源，得到此時支路的電流;

　　步驟 5 判定 f 是否大于考察頻率范圍，若是，停止; 若否，將 f = f + Δf 代入步驟 3 繼續進行.

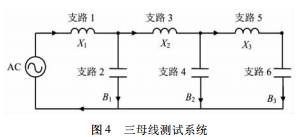

　　測試系統 串聯諧振時，只要有一個很小的諧波電壓在相關的支路上串聯，就會在該支路以及系統中引起非常大的諧波電流. 本文首先選用圖 4 所示的三母線測試系統，其參數如表 1 所示，利用第 2 節提到的支路法進行測試.
