1 概述
AEW110無線通訊轉換器主要用于輔助RS485設備進行無線組網，通過將通訊數據在RS485信號與無線信號之間互轉，完成普通RS485設備的無線通訊。降低用戶通訊組網的施工成本與改造時間，產品具有體積小、通訊穩定、傳輸距離遠、安裝方便等優點。可與RS485通訊設備靈活安裝，實現局部通訊的無線組網。

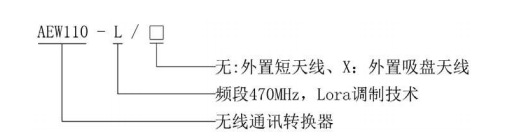

2 產品型號規格
注：外置吸盤天線標配線長2米
3 主要功能
功能 | 功能說明 | AEW110 |
LED指示 | 電源、通訊、無線狀態指示 | ■ |
通訊 | 470MH無線傳輸 | ■ |
紅外通訊 | ■ | |
RS485接口，同時支持Modbus協議 | ■ |
(■：標配；□：可選)
4 技術參數
4.1 電氣特性
電壓輸入 | 輔助電源 | AC85~265V |
參比頻率 | 50H | |
功耗 | <2VA | |
通信 | 無線 | 470MH無線傳輸，空曠時ui遠傳輸距離：1km |
紅外通訊 | 波特率固定1200 | |
接口 | RS485(A+、B-) | |
介質 | 屏蔽雙絞線 |
4. 2 環境條件
溫度范圍 | 工作溫度 | -20℃~55℃ |
存儲溫度 | -30℃~70℃ | |
濕度 | ≤95%（無凝露） | |
海拔 | <2000m | |
5 外形尺寸（單位：mm）
AEW110 外形尺寸 | 長×寬×高 | 88mm×54mm×50mm |
6 接線與安裝
電源及通訊端子
7 工作方式介紹
AEW110分為兩種工作模式：主站模式與從站模式，可由通訊進行設置，具體寄存器地址見7通訊說明，兩種工作模式具體介紹如下。
7.1主站模式
一般用于通訊的主站端，電源燈下方的預留燈會點亮。AEW110優先等待RS485信號輸入，接收到的RS485信號之后，會將其轉成無線信號發出，在超時時間內（700ms），將接收到的無線信號轉成RS485信號發出，完成數據處理流程。
7.2從站模式
一般用于通訊的從站端，電源燈下方的預留燈會熄滅。AEW110優先等待無線信號輸入，接收到的無線信號之后，會將其轉成RS485信號發至自身的串口上，然后等待回送，在超時時間內（500ms），將收到的RS485回送信號通過無線轉發出去，完成數據處理流程。
由以上介紹可知，普通的RS485設備，若需無線組網，至少需要兩臺AEW110，并且一臺需為主站模式與通訊管理機或其他集抄設備連接，一臺為從站模式與普通的RS485設備連接。若設備本身支持無線通訊（如AEW100無線計量模塊），則只需要一臺主站模式的AEW110與通訊管理機或其他集抄設備連接即可完成無線組網。
注意：一組AEW110通訊時，需要擴頻因數與頻道均相同才可正常通訊。在無線通訊距離內，從站接入數量由主站的特性（如個別通訊管理機單個串口接入設備的數量有限制）與通訊協議的規定決定（如Modbus協議要求從站的通訊地址小于255），但基于穩定性與數據實時性的考慮，推薦從站少于30個。
