深圳SWJ-3水位/水頭監測儀優勢及應用
深圳SWJ-3水位/水頭監測儀優勢及應用
產品簡介
SWJ-3水位-水頭監測裝置分別接受柵前、柵后兩路液位傳感器送來的模擬信號，經A/D轉換送CPU處理計算，通過液晶屏直觀顯示柵前水位、柵后水位和柵差值，并輸出三路模擬量分別對應柵前水位、柵后水位和柵差。每組監測量有兩對繼電器報警輸出，且量程及報警值可通過按鍵任意設置。
技術參數:
測量信號： 液位變送器
測量精度： 非線性度＜0.25%，
顯示內容： 柵前水位；柵后水位；柵差值；6路報警輸出設定值； 報警狀態。
開關量輸出信號： 6路，每點可由用戶在所定范圍內整定。
模擬量輸出： 4～20mA 3路
輸出接點容量： 3A/250VAC，?3A/30VDC
工作環境： 溫度0～50℃ 濕度＜85%
外形尺寸： 盤裝144X144X165mm
工作方式： 連續
電 源： 110V/220VDC或 AC110/220V/50Hz
功 耗： 10W
接線端子：

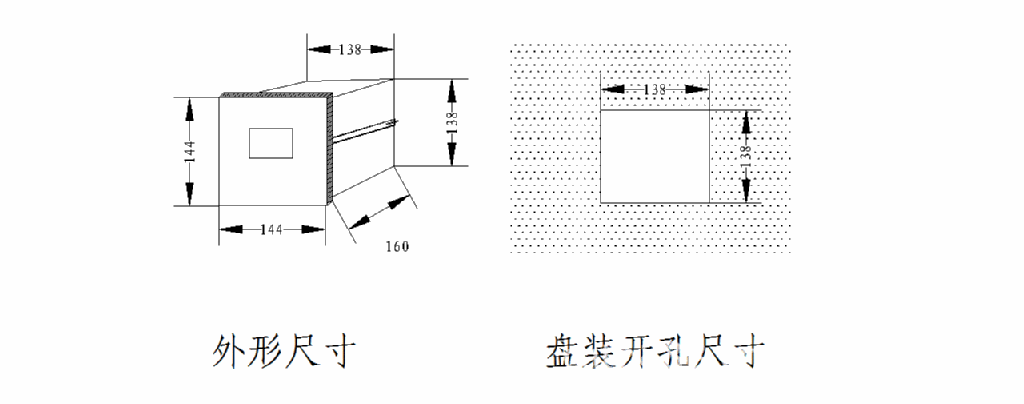

儀表安裝尺寸：
SWJ-3水位/水頭監測儀特點：
■ 單片機系統采用MCS-51系列，經內部分頻后產生測量定時脈沖，周期為2us，其測量精度可達0.01Hz，穩定性高，*不變。
■ 顯示電路采用液晶屏漢字顯示方案，直觀，方便查看。
■ *的WATCHDOG和電壓監控電路能對計算機的工作情況進行監控，當上電、掉電或電壓不穩定時，符合工業SPI標準的串行存儲器能保護計算機中的信息。當計算機死機時，看門狗能自動產生復位信號重新啟動計算機工作，大大提高了儀器的可靠性。
■ 可輸出多路參數，并可通訊。
