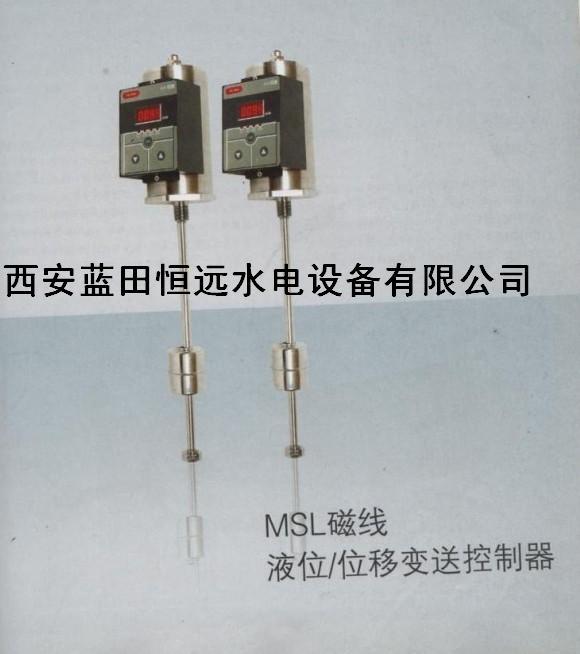

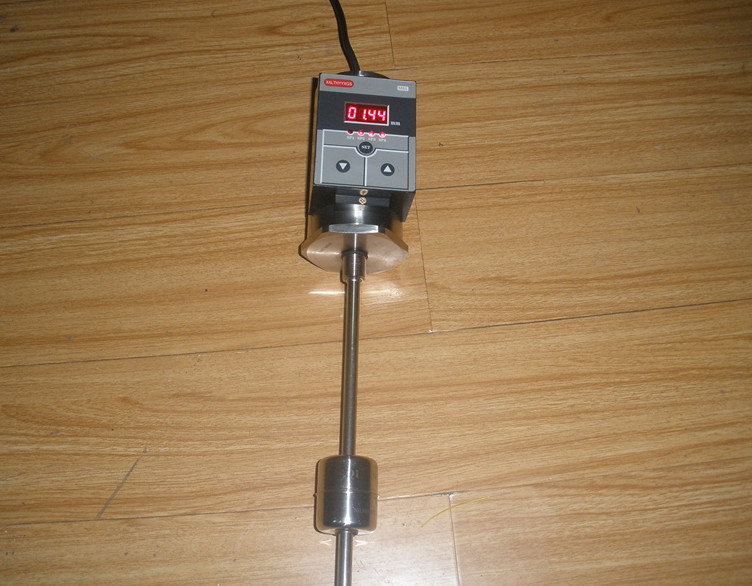

MSL-170P磁致伸縮液位傳感器
MSL-170P磁致伸縮液位傳感器
一、概述
MSL磁致伸縮線液位/位移變送器是基于以扭轉波作為傳播媒質的磁致伸縮式感應原理，并經測量電路、SOC高 性能單片機對感應信號處理后形成與位移/液位精確對應的標準模擬量信號輸出。本變送器利用了磁致伸縮扭轉波的產生機 制及原理，充分采用了*的MAGNETOSTRICTIVE技術，制作成高精度、穩定可靠的液位/位移測量產品。本產品廣泛 應用于軸承油箱液位、導葉接力器位移測量的各種工業場所。
二、特點
■ 高精度、重復性好；
■ 穩定可靠、使用壽命長；
■ 無需定期標定、使用維護方便；
■ 功能完善、使用范圍廣；
■ LED顯示；
■ 4-20mA輸出；
■ 6路繼電器輸出；
■ MAX485通訊；
三、工作原理
當鐵磁材料置于磁場中時，它的幾何尺寸會發生變化。極化了的鐵磁棒發生形變時，會在棒內引起磁場強度的變化，
這種變效應被稱為磁致伸縮效應磁致伸縮線液位/位移變送器基于磁致伸縮逆效應的原理，在電子頭中施加一個激勵脈沖使
陶瓷激振片產生扭轉應力波，該應力波沿波導絲下傳，在被極化了的部位產生形變，而形變?cè)跇O化的波導絲內引起磁場變
化，通過接收和測量電路的處理得到位置信號，計算這個信號即為所需探測的液位或位移。
