一、LQRY熱油泵用途：

LQRY系列熱油泵在我國載熱體加熱系統中得到廣泛的使用，已經進入石油、化工、稼膠、塑料、制藥、紡織、印染、筑路、食品等各個工業領域，主要用于輸送不含固體顆粒的弱腐生高溫液體，使用溫度≤370oC  是種理想的熱油循環泵。

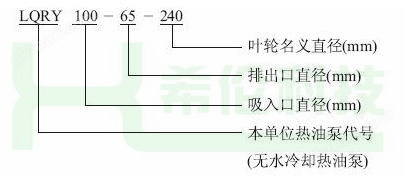

二、LQRY型號說明：


三、LQRY結構特點：

（一）LQRY型是本單位消化吸收國外油泵的基礎上研制的第二代產品、基本結構形式為單級單吸懸臂式腳支撐結構、泵的進口為軸向吸入，出口為中心垂直向上，和電機同裝于底座上。
（二）LQRY型的支撐采用了雙端球軸承支撐的結構形式，前端采用潤滑油潤滑、后端采用潤滑脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油。
（三）LQRY型：（1）采用填料密封和機械密封相結合的形式，填料密封用耐高溫的填料，具有良好的熱態適應性，而機械密封則采用機械強度高、耐磨性好的硬質合金材料，保證了高溫情況下的密封性能。（2）采用第三代聚四氟乙烯（簡稱PTFE）做唇形密封，使密封性能產生了飛躍，比橡膠類密封可靠性提高25倍，耐腐蝕性能*。

四、LQRY結構圖：

五、LQRY性能參數：

六、LQRY安裝尺寸：


七、LQRY機組的安全：
1、泵安裝的好壞對泵的平穩運行和使用壽命有很重要的影響，所以安裝工作必須仔細地進行，不得草率行事。
2、泵吸入管的安裝高度、長度、和管徑應滿足計算值，力求簡短，減少不必要的損失（如彎頭等）。
3、吸入和吐出管路應有管架，泵不允許承受管路的負荷。
4、安裝地點應足夠?qū)挄常苑奖銠z修工作和散熱良好。
5、安裝順序：
（1）將機組放在埋有地腳螺栓的基礎上，在底座與基礎之間放成對墊，作找正用。
（2）松開聯軸器，用水平儀放在泵軸和底座上，通過調整楔塊墊使機組至水平，找正后，適當擰緊地腳螺栓，以防走動。
（3）用混凝土灌注底座和地腳螺栓孔。
（4）待混凝土干固后，檢查底座和地腳螺栓是否有不良或松動現象，檢查合格后應擰緊地腳螺栓，重新檢查泵的水平度。
（5）校正泵軸和電機軸的同軸度，在聯軸器外圓上的偏差允許 0.1 毫米，兩聯軸器平面間的間隙應保證 2～3 毫米，在兩聯軸器端面一周上，zui大和zui小間隙差數不得超過 0.3 毫米。
（6）在接好管路及確定原動機轉動方向后，再接上聯軸器，并再校核一遍圓的同軸度。
（7）在機組實際試運轉 3～4 小時后作zui后檢查，如沒有不良現象則認為安裝合格。
（8）在安裝過程中為防止雜物落入機器內，應將機組所有孔眼均蓋好。
（9）泵在開啟前對進出管路進行清洗時，在泵的進口段需加上過濾器，以防雜物進入泵內。
八、LQRY拆卸和裝配：
1.泵的拆卸順序
（1） 放凈泵內液體及軸承托架內的潤滑油 。
（2） 擰下電機固定螺栓，將電機搬離底座，拆下兩半聯軸器 。
（3） 拆下泵蓋聯接，松開軸承座托架螺栓，將泵蓋連同軸承托架和轉子部份一起從泵體內抽出 。
（4） 擰下葉輪螺母，拆下葉輪 。
（5） 擰下泵蓋與軸承座螺栓，拆下泵蓋 。
（6） 擰下右端軸承蓋螺栓，拆去軸承蓋 。
（7） 拆下軸承擋圈 。
（8） 將泵軸從軸承座中壓出 。
（9） 在泵軸壓出軸承和取下機械密封件動環和“ O "型圈彈簧（不損壞，無須取下） 。
（10） 在軸承座內壓出靜環“ O "型圈 。
2.泵的裝配
泵的裝配順序可按拆卸相反順序進行。拆卸后再裝配時要檢查機械密封件和個零件是否失效，如有失效損壞現象發生，一定要換新的備件，安裝時務必小心謹慎，不要敲打，以免損壞零件 。
九、LQRY使用和維護：
首先泵與管道安裝好后，不論是采用水壓、氣壓，泵的進出口閥一定要關閉，方可進行試壓，以防損壞密封件，造成漏油。
1.開機準備
（1） 清理現場，擰開軸承座螺絲，加入導熱油作潤滑油；
（2） 檢查電機轉向是否與泵旋轉方向*；
（3） 用手搬動聯軸器泵應轉動靈活；
（4） 開車前應使用所輸送的導熱油將泵灌滿，以驅除泵中空氣，此時吐出口的管道上閘閥應關閉；
（5） 所輸送的導熱油在開車前要均勻加熱，預熱是利用被輸送的導熱油不斷通過泵體進行的：
預熱標準：泵殼溫度不得低于入口油溫 40 ℃，預熱速度為 50 ℃ / 時，在開車預熱時應將泵支腳上的側螺母松開 0.3~0.5 毫米，預熱完畢應擰緊；
（6） 開車前應檢查基礎及螺栓有無松動，密封是否正常 。
2.開機
（1） 全面檢查各項準備工作是否已經完善 ；
（2） 打開各種儀表的開關 ；
（3） 接通電源，當泵達到正常轉速，且儀表顯示出相當壓力后，逐漸打開輸出管路上的閘閥，并調節到需要工況。在輸出管路上的閘閥關閉的情況下，泵連續工作不能超過 3 分鐘 ；
（4） 泵初始運行期間，把生產流程中的設備緩慢加熱到 100~130 ℃，并且保持在該溫度下繼續運行，脫水脫氣到導熱油中的水份*蒸發，才把設備加熱到操作溫度 ；
（5） 在初次運行 3～4 小時，把設備加熱到操作溫度之后關掉油泵，檢查泵軸和電機軸聯軸器的同軸度，泵軸和電機軸偏差應控制在允許范圍內，泵軸用手轉動應輕便靈活和無振動旋轉，如達不到上述要求，應重新進行調整 ；
（6） 開機過程中，要時時注意電動機的功率讀數及振動情況，振動值不超過 0.6 毫米，如有異常應停車檢查 。
3.維護
（1） 泵軸在前端設置有填料箱，密封性能較為可靠，同時在軸承座中設置有機械密封裝置，因此大量的泄漏不可能出現，而小量的泄漏可以通過泄漏關口排出接收。在開始運行初期有少量泄漏是正常的，在經過一定時間密封面跑合后泄漏將會減少或停止 ；
（2） 輸送介質傳到泵蓋和軸承上的熱量，由泵蓋和軸承座的表面散熱，使軸承座的溫度適應于軸密封性能的溫度。因此選擇泵的安裝位置時，要使泵蓋和軸承座的熱量便于擴散，不出現任何蓄熱現象 ；
（3） 軸承座中設置有兩個球軸承，靠泵葉輪側的一個球軸承用所輸送的導熱油潤滑，靠聯軸器則采用高溫潤滑脂潤滑 ：
每個球軸承在運行 3000 小時后，必須拆下用柴油清洗干凈后，檢查接觸面是否損壞，如有損壞，必須換新的軸承 ；
靠葉輪側的球軸承安裝時，有防塵蓋的一側要朝向葉輪安裝，開機前注入導熱油潤滑；
靠聯軸器側的球軸承，用復合鈣基高溫潤滑脂（ ZFG-4 ），該軸承重新安裝時，有防塵蓋的一側同樣要朝向葉輪側安裝，安裝時充填潤滑脂（約 1/2 球軸承與殼體的空間）；
在軸承運行 48 小時之后，要用潤滑脂向軸承蓋上的壓注油杯注入補充潤滑脂。
（4） 不許用輸入管上的閘閥調節流量，避免產生氣蝕；
（5） 泵不宜低于 30% 設計流量下連續運轉，如果必須在該條件下運轉，則應在出口裝旁通管，且使流量達到上述zui小值以上；
（6） 經常檢查地腳螺栓的松動情況，泵殼溫度與入口溫度是否*，出口壓力表的波動情況和泵的振動情況 ；
（7） 注意泵運行有無雜音，如發現異常狀態時，應及時處理 。
4.停機
（1） 切斷電源 ；
（2） 將泵內液體放空，清洗且應定期把葉輪旋轉 180 °以防止軸變形，直至泵體*冷卻為止
十、LQRY檢修周期及檢修內容：
 1. 檢修周期，應根據設備使用情況和檢修能力確定，下表內容供用戶參考 ：

2.檢修內容
一.小修內容
（1） 檢查和調整軸承，并校核聯軸器同軸度 。
（2） 檢查和調整地腳螺栓的松動現象 。
（3） 修復或更換在運行中個別零件曾發生的缺陷 。
（4） 檢查漏損情況，重壓填料或檢修機修機械密封，對填料密封可更換全部填料 。
二.大修
（1） 泵解體取出轉子及各零部件，并進行清洗 。
（2） 檢查泵內所有零件狀況，測量其磨損、腐蝕程度，必要時更換零部件 。
（3） 裝配時用水平尺測量，并調整泵的水平度，檢查和調整聯軸器的同軸度 。
（4） 檢查球軸承，必要時應更換 。
（5） 清洗泵的管線、管件、重新壓填料，校核壓力表和更換潤滑脂等 。
（6） 檢查和調整軸和轉子的跳動情況 。
十一、LQRY訂貨說明：
1.產品名稱及型號;
2.規格口徑;
3.列產品流量;
4.列產品揚程;
5.列產品功率;
6.使用介質;
7.產品材料;
8.如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。
9.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
10.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖,由我們的英科水泵專家為您審核把關。
