Sfere700分布式多回路電力監測單元為江蘇斯菲爾電氣研制的新一代電力監測產品，可實現低壓配電系統電力參數的實時測量、電能計量、電能質量分析、狀態監測及越限報警等功能。zui多可測量32個三相回路或96個單相回路。配備超大的彩色液晶顯示屏和觸模式按鍵，使用簡易，其體積緊湊，安裝便捷，是工業場合多回路電力監測的理想方案。

      多回路測量：一個監測單元zui多可實現32路三相回路的電力參數測量

       緊湊型設計：超窄的安裝寬度，便于在負載監測點就近安裝，減少電纜的使用，顯示模塊

                     采用類似信號燈的螺旋安裝方式，占用柜內空間少；

       彩色液晶集中顯示：共用一個顯示模塊顯示多個回路的信息，界面美觀；

       安裝方便：導軌式安裝，插拔式接線端子；

     自動編址：測量模塊可通過顯示模塊實現自動分配通信地址。

            數據采集                  能源管理               遠程監控

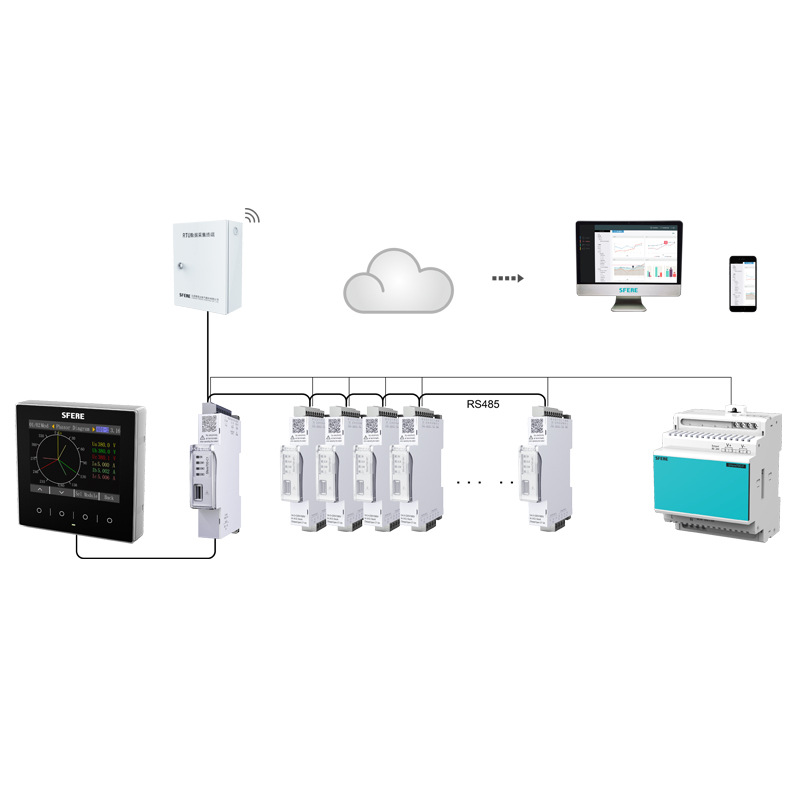

     Sfere700包含1個顯示模塊Sfere700-D1、一個通信模塊Sfere700-C1、一個電源模塊Sfere700-P、zui多支持32個監測模塊Sfere700-M，以及配套的電流互感器、轉接模塊和特制的連接線纜等。

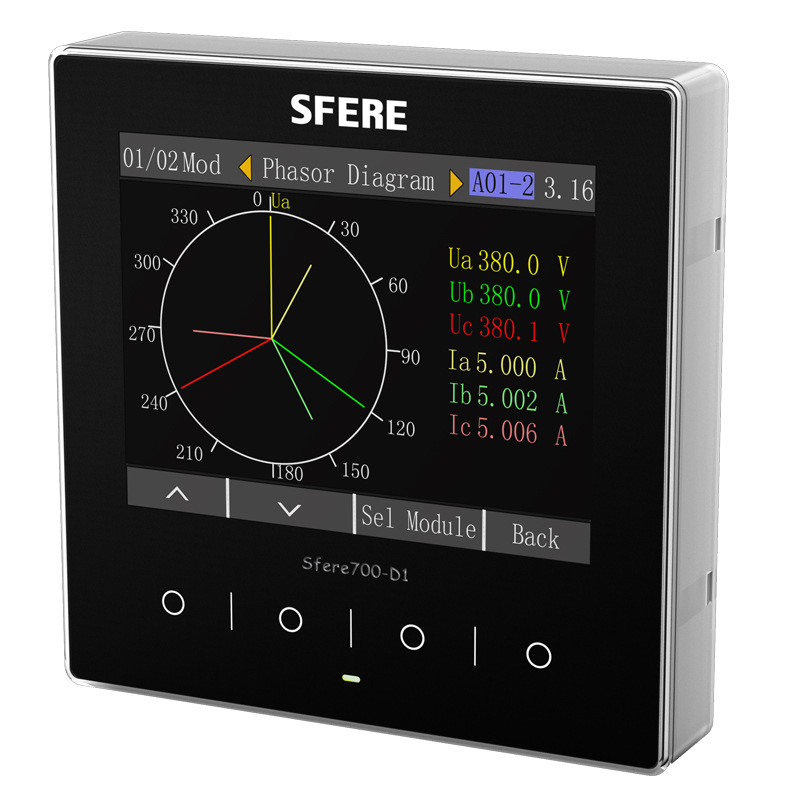

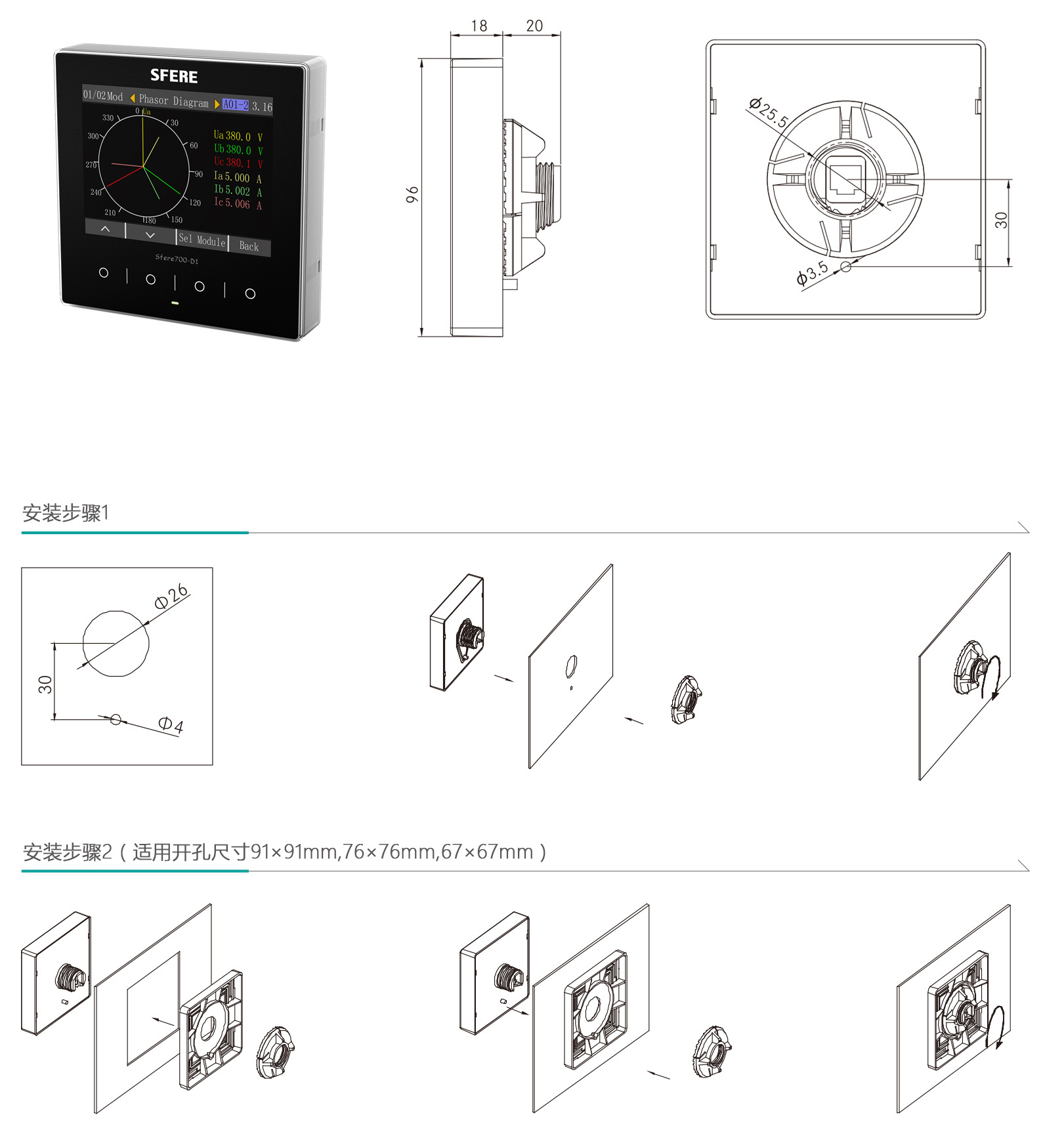

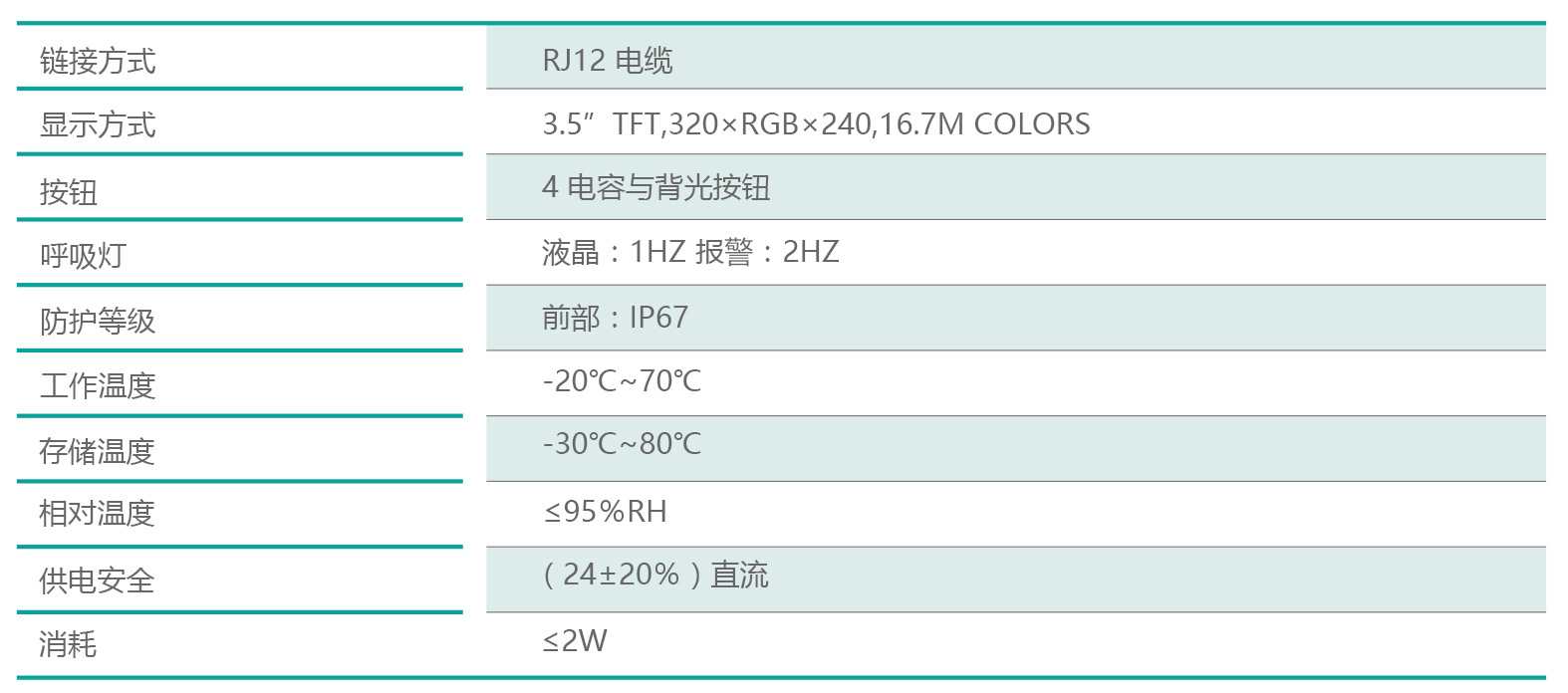

顯示模塊Sfere700-D1

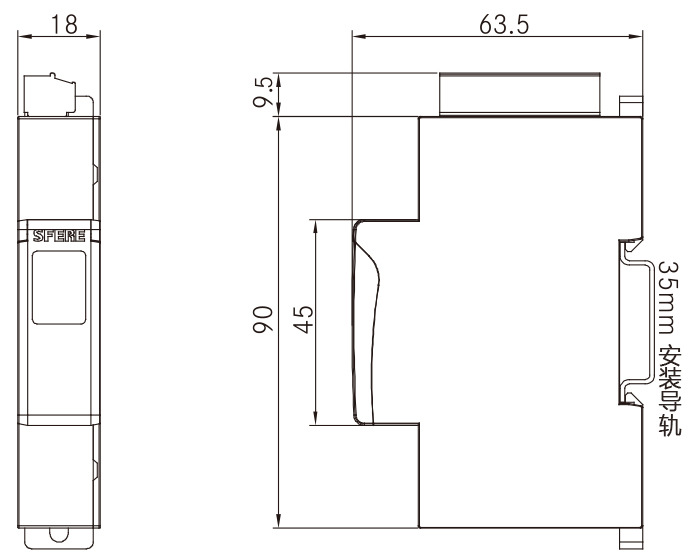

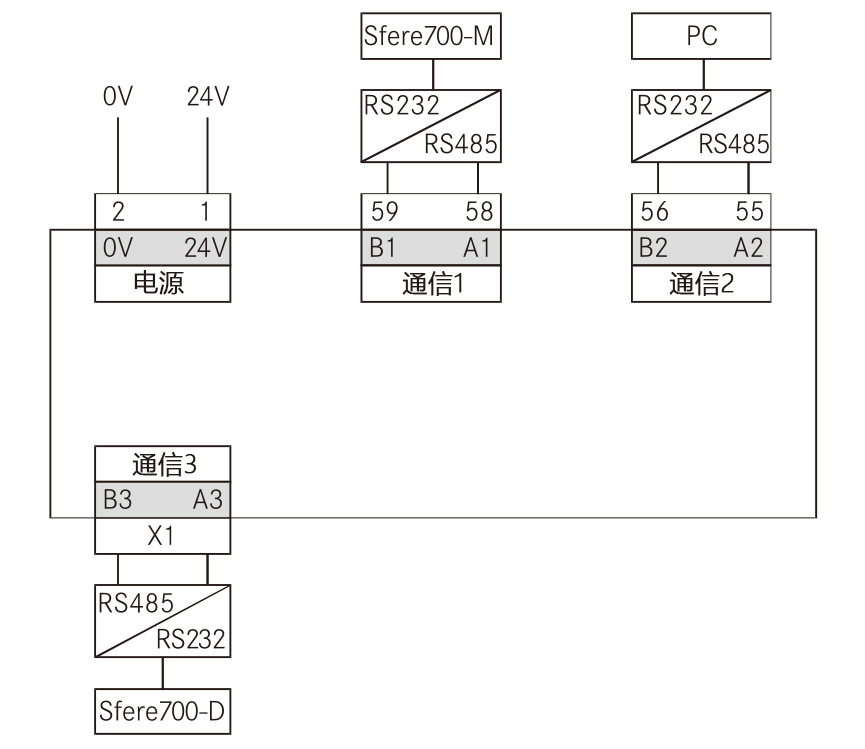

通信模塊Sfere700-C1

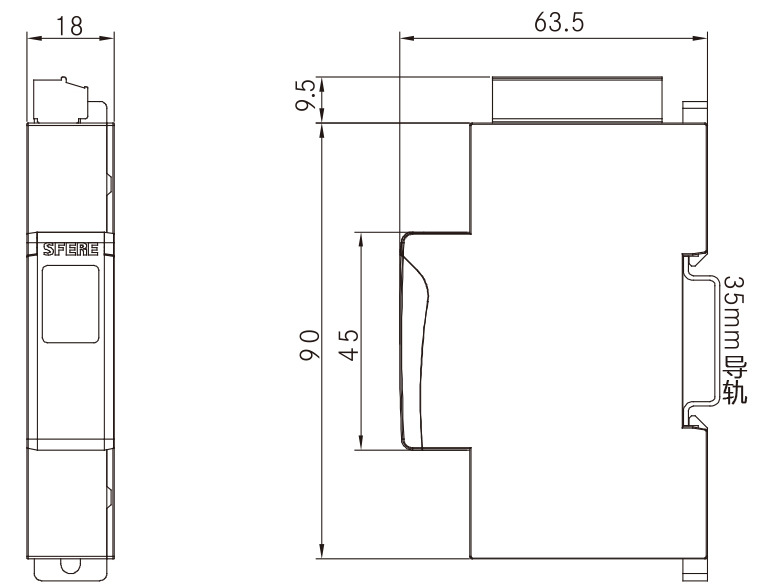

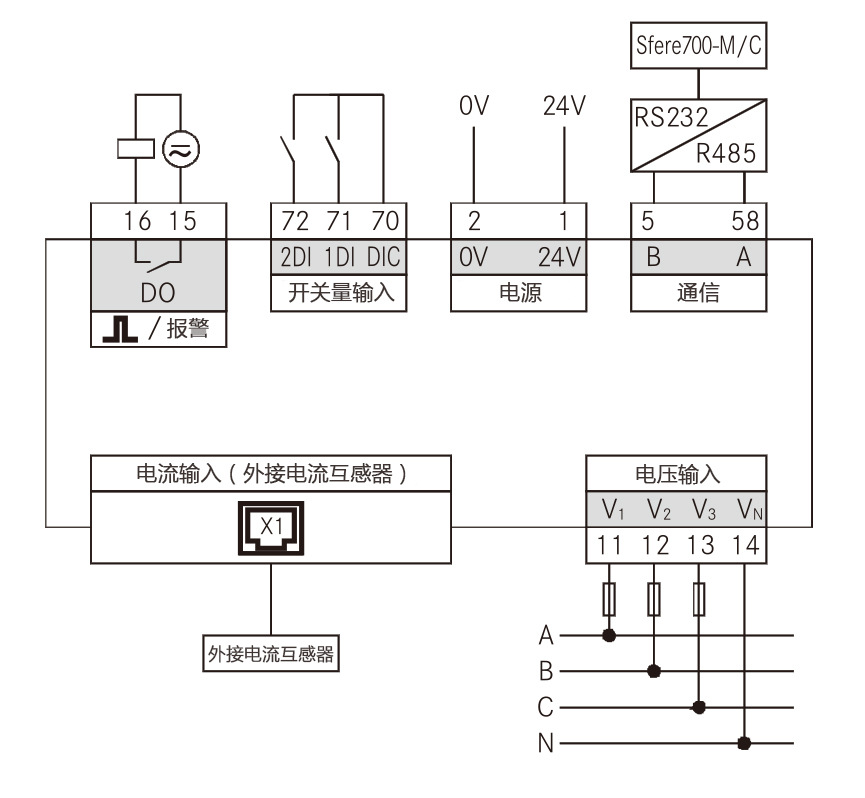

監測模塊Sfere700-M

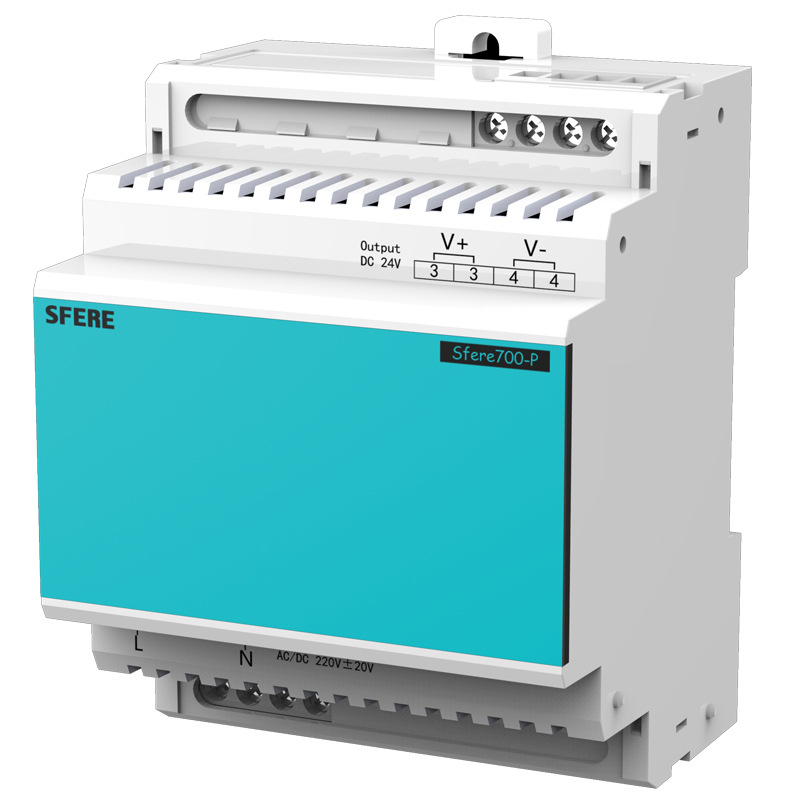

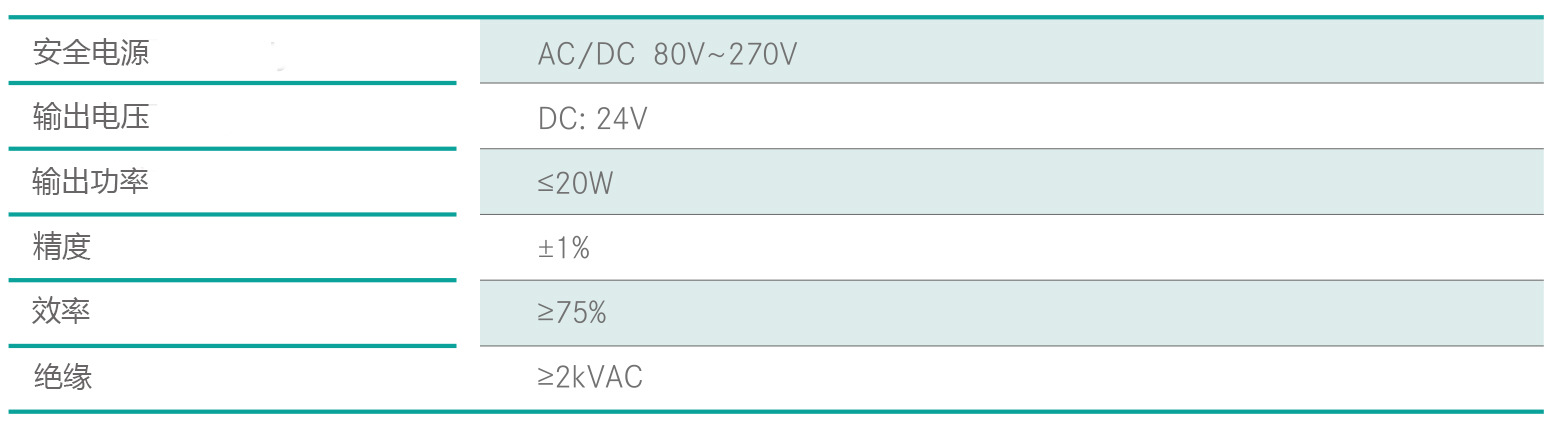

電源模塊Sfere700-P









顯示模塊Sfere700-D1





通信模塊Sfere700-C1



監測模塊Sfere700-M

電源模塊Sfere700-P

通信模塊Sfere700-C1

監測模塊Sfere700-M

電源模塊Sfere700-P
