BQC-40A電機防爆磁力啟動器

一、型號含義

二、環境及用途

●1區、2區危險場所；
●ⅡA、ⅡB類T6及以下組別爆炸性氣體環境；
● 廣泛應用于石油、化工、海上平臺、碼頭等危險場所。在交流電路中作控制三相鼠籠異步電動機的直接起動、停止或正反轉（可逆）之用，并具有失壓、過載、缺相等保護功能，可設置兩地控制或多地控制

三、BQC-40A電機防爆磁力啟動器產品特性

● 外殼采用優質鋁合金鑄造成形，表面高壓靜電噴塑；
● 內裝高分?jǐn)嘈⌒蛿嗦菲?、接觸器、繼電器及*轉換開關或控制按鈕等元件；
●斷路器及*轉換開關外設小手柄操作，靈活可靠；鋼管或電纜布線均可。

四、技術參數

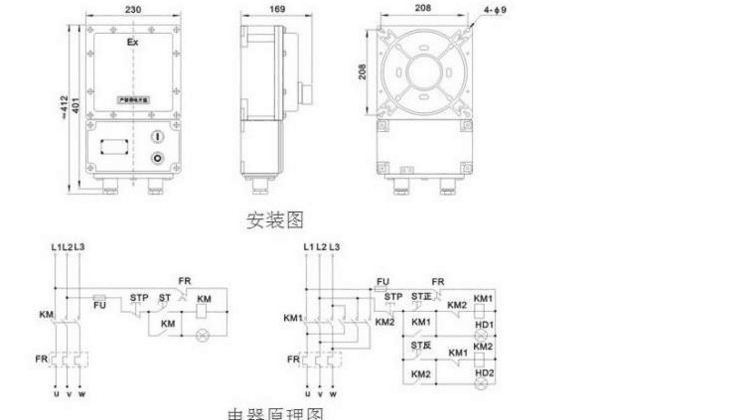

防爆磁力啟動器。那裝交流接觸器和熱繼電器以及接線端子排。

防爆磁力啟動器的原理。
1.當電源接通按下啟動鍵后交流接觸器就會產生磁場，接通電源也就是按下啟動按鈕后。便會產生磁場，此時有一定的吸附作用交流接觸器就會保持一種吸附的狀態。也就是自保持的狀態。當評審按鈕按下去之后就會斷開電源，磁場就會消失，他就會斷開電路起到保護電機的作用。
2.一般防爆電磁啟動器就是里面裝交流接觸器和熱繼電器。如果客戶有特殊要求，可以把交流接觸器換成缺相保護器。
3.防爆電磁起動器帶可逆的，也就是正反轉的作用，可以帶動電機正轉和反轉。多了一個交流接觸器，內部可以通過接線實現正轉和反轉。
4.防爆綜合磁力啟動器。就是里面再加裝一個防爆的斷路器在里面。面板上多了一個開關的控制。
5.防爆磁力啟動器需要交流接觸器配合熱繼電器使用才能有效的保護電機。根據功率的大小設置一個跟電機匹配的整定電流值，防爆磁力啟動器內部有一個整定電流值和一個電流值。整定電流，只要比電流值要小一點，就是當電機的電流達到了整定電流值交流接觸器他就會自動斷開。便能起到保護電器的作用，不至于燒壞電機。

一、結構：
1、起動器由隔爆外殼和真空本體組成，真空本體裝于隔爆外殼中。
2、起動器外殼為圓型，殼轉蓋為轉動式齒口結構，殼身上部為接線箱，用以引進電源電纜和引出電機電纜，且均采取隔爆措施，以達到隔爆要求。在外殼右側有隔離換向開關的轉換手柄和停止按鈕。兩者有機械聯鎖，只有停止按鈕按下后，才能扳轉手柄并打開轉蓋。
3、真空本體所有元件都裝于底板上,其正面裝有真空接觸器、電動機綜合保護器、過電壓吸收裝置、中間繼電器和熔斷器,背面裝有隔離換向開關、變壓器及起動、停止按鈕，這些電器元件一般無須調整、更換。

二、產品特點：
1. 鋁合金外殼壓鑄或者鋼板焊接成型，表面高壓靜電噴塑，外形美觀；
2. 內可根據客戶要求安裝交流接觸器、熱繼電器、電動機保護器、信號燈等元件；
3. 具有過載、短路保護功能；
4. 模塊結構，各種回路可根據需要自由組裝；
5. 可控制交流50HZ，380V三相異步電動機的直接起動停止，并具有過載和斷相保護及失壓保護。
6. 鋼管或電纜布線。
7、執行標準GB3836-2000，IEC60079

三、適用范圍：
1、 海拔高度不超過2000m；
2、 周圍環境溫度為+40℃~-20℃；
3、 周圍空氣的相對濕度不大于95%（當在+25℃±5℃時）；
4、 在無劇烈振動及沖擊的地方；
5、 在無破壞金屬和絕緣的腐蝕性氣體或蒸氣的地方；
6、 在能防止雪、雨及滴水浸襲的地方。

四、技術參數：
1.防爆標志：ExdeⅡBT6、ExdeⅡCT5
2.防護等級：IP55、IP65
3.防腐等級：WF1
4.安裝形式：掛式立式壁式
5.額定電壓：AC380V
6.額定電流：大電流63A，可逆大電流40A
7.功率：大功率30KW，可逆大功率18.5KW
8.電流范圍：0.25-70A
9.進線口螺紋：G1”、G11/2”
10.電纜外徑：Φ12mm～Φ17mm，Φ18mm～Φ26mm

安裝及維修
定做各種防爆磁力啟動器3．1安裝前檢查起動器銘牌的技術數據是否符合實際使用條件。
定做各種防爆磁力啟動器3．2安裝時注意電纜由出線口金屬墊圈、密封圈依次引入接線腔內，將出線口擰
緊，使之密封，再將壓線板壓緊，以防止電纜拔脫。如不用的引出裝置，必須有封堵將其密封。
定做各種防爆磁力啟動器3．3起動器的內外接地必須牢固可靠。
5．4運行前檢查所有隔爆結合面緊固螺栓是否擰緊，沒有彈簧墊圈的及時配置，防止自行松脫。
5．5檢修時，必須先斷開前級電源，等殼內電氣元件均不帶電時方可開蓋檢修。
5．6隔爆面應予妥善保護，不得磕碰、劃傷、并保持清潔，如有損傷可按防爆有關規定修理。
5．7檢修安裝時，應在隔爆面上涂204-1置換型防銹油。
5．8非專業技術人員嚴禁開蓋檢修。
訂貨須知
1.訂貨時請注明產品的完整型號；
2.如需ⅡC類請注明；
3.如所需電流大于技術參數表中規定的電流，請與工程技術人員。
