KYN28-12高壓中置柜按GB3906-2006中的鎧裝式金屬封閉開關設備而設計。它適用于三相交流額定電壓12kV，額定頻率50Hz的電力系統，用于接受和分配電能并對電路實行控制、保護及檢測。

符合標準：

GB3906-2006 《3~35kV交流金屬封閉開關設備》

GB11022-89 《高壓開關設備通用技術條件》

IEC60298 《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》

DL404-97 《戶內交流高壓開關柜訂貨技術條件》

二、kyn28高壓開關柜使用環境條件

(1)正常環境條件

1.周圍空氣溫度 上限：+40℃、下限：-10℃。

2.海拔：不超過1000m。

3.相對環境溫度：日平均不大于95%，月平均不大于90%。

4.地震：烈度不超過8度。

5.周圍空氣不受腐蝕性或可燃?xì)怏w，水蒸氣等明顯污染。

6.無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求。

(2)kyn28 12高壓開關柜特殊工作條件

在超過規定的正常的環境條件下使用時，由用戶和制造廠協商。

三、kyn28高壓開關柜型號含義

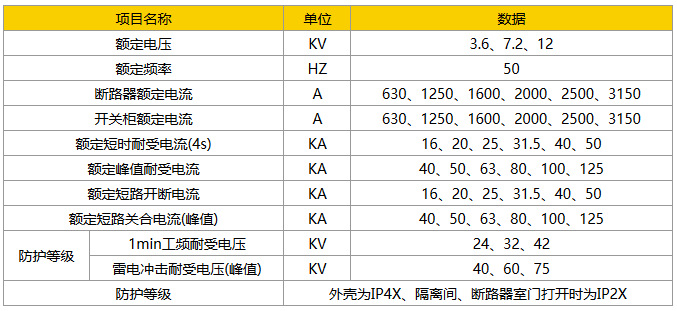

四、kyn28高壓開關柜技術指標及技術參數

五、kyn28高壓開關柜柜結構介紹

kyn28 12高壓開關柜設備按GB3906-2006中的鎧裝式金屬封閉開關設備而設計。整體是由柜體和中置式可抽出部件(即手車)兩大部分組成。柜室分四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方案，經排列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝，提高開關設備的安全性、靈活性，減少了占地面積。

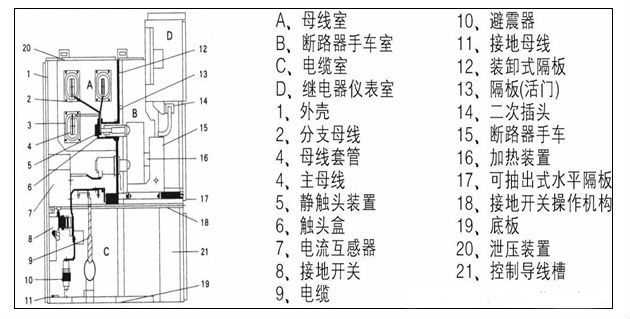

kyn28高壓開關柜柜結構圖示如下

六、KYN28高壓開關柜質量標準

JB/T 3309-1989 3～35KV交流金屬封閉開關設備質量分等導則;生產過程中嚴格按照ISO9001質量體系指導生產

七、KYN28高壓開關柜檢測標準

GB/T 3309-1989 高壓開關設備在常溫下的機械試驗

GB/T11022-1999 高壓開關設備和控制設備標準的通用技術條件

八、KYN28高壓開關柜包裝和運輸

1、 高壓開關柜的包裝,保證產品成本及其組件在整個運輸和儲存期間不致?lián)p壞。

2、 電流互感器各個供電氣邊接的接觸面(包括接地處和金屬平面)在運輸和儲存期間有防蝕措施。

3、保證高壓開關柜在運輸過程中無嚴重震動,顛簸和沖擊現象。

4、包裝箱上均用油漆書寫項目名稱,具有在運輸,保管過程中必須注意事項的明顯標志和符號 (如上部位置、防潮、防雨、防震起吊位置等)。

5、 出廠的每臺開關柜附有產品合格證明書(包括出廠試驗數據),裝箱單和安裝使用說明書。

6、我公司按全部解體檢修用的備品備件及工具,隨同產品發運營。

九、KYN28高壓開關柜試驗型式試驗

我公司提供完整的試驗報告復印件,型式試驗符合DL/T404 -1997《戶內交流高壓開關柜訂貨技術條件》

十、KYN28高壓開關柜出廠試驗

每臺高壓開關柜均在工廠內進行整合組裝并進行出廠試驗,出廠試驗的技術數據將隨產品一起交付使用方,產品在拆箱前對連接部位和部件均作好標記。出廠實驗內容詳見“高壓開關出廠檢驗報告”。

高壓開關柜到現場后,由安裝單位按照GB 50150-1991《電氣裝置安裝工程電氣設備交接試驗標準》及DL/T 404-1997《戶內交流高壓形狀柜訂貨技術條件》的規定進行現場驗收標準。試驗結果應與產品型式試驗和出廠試驗結果或其規定值相符,否則由我公司負責。

一、產品概述

KYN28-12高壓中置柜按GB3906-2006中的鎧裝式金屬封閉開關設備而設計。它適用于三相交流額定電壓12kV，額定頻率50Hz的電力系統，用于接受和分配電能并對電路實行控制、保護及檢測。

符合標準：

GB3906-2006 《3~35kV交流金屬封閉開關設備》

GB11022-89 《高壓開關設備通用技術條件》

IEC60298 《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》

DL404-97 《戶內交流高壓開關柜訂貨技術條件》

二、kyn28高壓開關柜使用環境條件

(1)正常環境條件

1.周圍空氣溫度 上限：+40℃、下限：-10℃。

2.海拔：不超過1000m。

3.相對環境溫度：日平均不大于95%，月平均不大于90%。

4.地震：烈度不超過8度。

5.周圍空氣不受腐蝕性或可燃?xì)怏w，水蒸氣等明顯污染。

6.無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求。

(2)kyn28 12高壓開關柜特殊工作條件

在超過規定的正常的環境條件下使用時，由用戶和制造廠協商。

三、kyn28高壓開關柜型號含義
