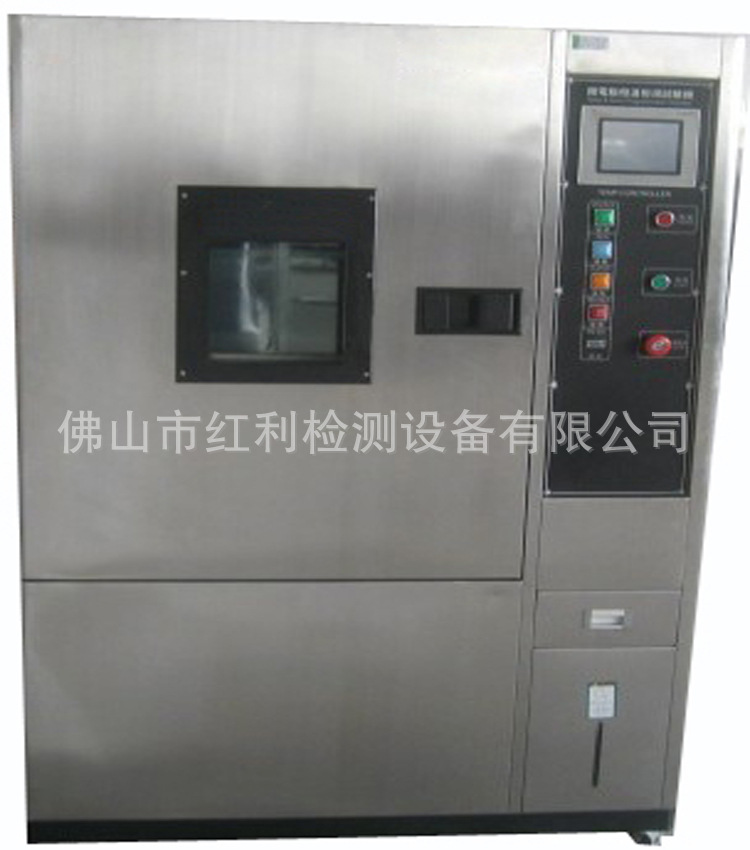

Hl-750L冷熱沖擊試驗箱專業生產廠家
￥面議
佛山市紅利檢測設備有限公司
免費會員·9年Hl-750L冷熱沖擊試驗箱專業生產廠家
| 參考價: | 面議 |
具體成交價以合同協議為準- Hl-750L 產品型號
- 品牌
- 生產商 廠商性質
- 佛山市 所在地
訪問次數：577更新時間：2022-08-19 17:16:32
聯系我們時請說明是智能制造網上看到的信息，謝謝!
產品簡介
產品介紹
| 加工定制 | 是 | 品牌 | 紅利 | 型號 | HL-750L |
| 內箱材質 | 不銹鋼 | 外箱材質 | 不銹鋼 | 溫度控制方式 | 觸摸屏 |
| 溫度范圍 | -60～＋150℃ | 工作室尺寸 | 1100×800×750（mm） | 外形尺寸 | 2050×2360×2475（mm） |
設備主要功能：
性能指標及各系統組成：
| |
試樣限制 | 本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存 |
容積、重量和尺寸 | |
| |
內箱有效尺寸 | 1100×800×850 W×H×D（mm） |
外形空間 | 約2050×2360×2475 W×H×D（mm） |
重量 | 2800㎏ |
噪音 | 75db以內（離機臺正面1米并離地面1.2米處測量） |
電源電壓及功率 | |
zui大功率 | 75KW |
zui大電流 | 85A |
供電條件和電源
| AC380V三相四線+保護接地 電壓允許波動范圍：10%V 頻率允許波動范圍：（50±0.5）ＨZ TN-S方式供電或TT方式供電 保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本設備使用 |
性能指標 | |
功能要求 | 1.（空氣）室內空間制冷、加熱； 2.根據溫度設定，室內空間達到設定溫度 3.分為儲熱區、儲冷區、試驗區三個部分 4、三個區獨立，通過風門切換溫度 |
使用環境條件 | 環境溫度為0～+35℃、相對濕度≤85% |
滿足試驗標準 測試方法 | GJB150.5A-2009溫度沖擊試驗 GB/2423.13-2002溫度沖擊試驗 GJB360B-2009溫度沖擊試驗 GB2423.1-2008/IEC6008-2-1-2007電工電子產品環境試驗第2部分：試驗方法 試驗A：低溫 GBT 2423.2-2008電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫 GBT 10589-2008低溫試驗箱技術條件 GBT 11158-2008高溫試驗箱技術條件 |
溫度范圍 | |
溫度范圍 | 高溫區溫度范圍：RT～170℃ 低溫區溫度范圍：RT～-60℃ 測試區溫度范圍：-45～150℃ |
溫度沖擊范圍 | 高溫: 60℃～150℃ 低溫: -10℃ ～-45℃ 常溫：室內溫度 |
控制精度 | 解析精度: 0.1℃ 溫度波動度:±1℃ 分布均勻度: ±2.0℃ 溫度偏差：±1℃ |
升降溫速率 | 蓄熱區升溫時間:自常溫到170℃,約30分鐘 蓄冷區降溫時間:自常溫到-60℃,約50分鐘 |
溫度恢復時間 | 測試區溫度恢復時間: 5分鐘. 風門打開時間≦2S 沖擊過程（如圖所示） 綠色為高溫區儲熱曲線 ， 紅色為實驗區沖擊曲線 ，藍色為低溫區儲冷曲線 |
注：每立方米負載不大于35kg/m3鋼的熱容量,zui大負載尺寸：長1015mm，寬737mm,高660mm | |
注：以上性能指標是在環境溫度為+25℃、相對濕度≤85％R.H、無試樣條件下測得的數值 | |
結構特征 | |
箱體結構 | 內箱材質：SUS304#不銹鋼1.2mm厚 外箱材質：SUS304#不銹鋼1.0mm厚 保溫材質：聚氨酯發泡膠+玻璃纖維棉120mm厚 |
箱門 | 單開門 防爆把手 |
空氣調節通道 | 內置高溫區、低溫區空氣間、循環風道及不銹鋼循環風機，通過風門切換，熱量及冷量均勻的從風道內部吹出，將高溫槽和低溫槽內儲存的溫度散發到測試空間，從而達到溫度快速交變和室內溫度均勻分布 |
引線測試孔 | 開Φ50mm的測試孔，并附上相應保溫隔熱配件及的密封軟塞 |
控制面板 | 韓國三元TEMP2700S型液晶觸摸式可編程控制器 總電源開關、運轉指示燈、異常指示燈、結束指示燈、除霜指示燈、電源指示燈、RS-232通訊界面 |
低溫區機械室 | 蒸發器、循環風機、排水裝置、儲冷片、加熱器、循環風輪、蝸殼 |
高溫區機械室 | 加熱器、循環風機、儲熱片、壓力平衡口、循環風輪、蝸殼 |
配電控制柜 | 總電源斷路器、控制器、配電板、散熱風機、超溫保護器 、氣缸、壓力保護器、儲液罐、水冷冷凝器、制冷機組 |
加熱系統 | 采用鱗片散熱式加熱管P.I.D控制加熱從而達到溫度平衡 |
冷卻系統 | 采用水冷式熱量交換器 |
冷卻水塔 | 采用中國臺灣良機冷卻水塔，水循環散熱使用，流量8噸/小時（選購） |
運輸方式 | 整機運輸 |
測試物料架 | 不銹鋼SUS #304格柵式置物架2片(承重≦30kg/片) 可調整間距40mm |
工作方式 | 預冷區、預熱區、試驗區分別獨立，三個箱體間通過風門切換不需移動試驗產品，沖擊常溫時，通過鼓風機，把環境溫度導入試驗空間，排除試驗空間熱量或冷量，同時高低溫槽風門關閉；沖擊低溫時，高溫和常溫槽風門關閉，低溫槽與試驗箱相通，瞬間把預存冷量導入試驗箱；沖擊高溫時，低溫和常溫槽風門關閉，高溫槽與試驗箱相通，瞬間把預存熱量導入試驗箱。從而達到溫度快速交變的目的 |
電氣控制系統 | |
控制器 | 進口控制器,控制溫度 （韓國三元TEMP2700S） |
畫面顯示功能 | .采用人機對話模式,采用觸摸式輸入、控制 .溫度設定(SV)實際(PV)值直接顯示 .可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示 .執行程序動作狀態顯示 .語言轉換可以切換繁中/英文 . 7.5寸液晶彩色顯示屏 |
程序容量及控制功能 | .可使用的程序量:zui大120組,程序間可設定聯結使用 .可重復執行命令:每一個命令可達9999次 .具有高溫開始/低溫開始/常溫開始；二區或三區沖擊功能 .具有預熱，預冷功能, .程序執行中具有跳段,保持功能 .具有6組PID參數設定 .具有斷電程序記憶,復電后自動啟動并接續執行程序功能 .具有溫度等待計時功能 .資料獲取,匯出,查看圖形功能 .具有預約啟動及關機功能 .具有日期,時間調整功能 .按鍵及畫面鎖定(LOCK)功能 .可作自動循環沖擊或手動選擇性沖擊 .故障病歷表顯示功能 .熒幕可作背光調整,可設定背光時間 .PID自動演算和FUZZY控制 |
RS-232 通訊界面 | 可顯示曲線,資料獲取 可做為監控及遙控系統 |
SD存儲卡 | 標準配置2G存儲卡，可記錄試驗數據兩年 |
運轉方式 | 程序循環模式 |
設定范圍 | 根據設備的溫度工作范圍調整(上限+5℃，下限-5℃) |
顯示分辨率 | 溫度：0.1℃；時間：0.1min; |
輸 入 | 熱電偶 |
循環風機 | 低噪音多翼離心風機 |
加熱器 | 進口鎳鉻合金電加熱器 加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器） |
控制方式 | 抗積分飽和PID BTC平衡調溫控制方式(溫度試驗設備) |
附屬功能 （標準配置） | 故障報警及原因、處理提示功能 斷電保護功能 上下限溫度保護功能 自診斷及自動停止功能 |
軟件使用環境 | IBM PC兼容機，PⅡ以上CPU，128M以上存儲器，簡體中文Windows2000或簡體中文 WindowsXP作業系統 |
溫度測量 | T熱電偶 |
制冷系統 | |
制冷方式 | 為了保證試驗室降溫速率和zui低溫度的要求，本試驗室采用一套二元復式制冷系統，復迭式系統包括一個高溫級制冷循環和一個低溫級制冷循環，熱量交換通過蒸發冷凝器實現 |
制冷壓縮機 | 采用歐洲進口低溫壓縮機 |
冷卻方式 | 水冷式殼管式冷凝器，冷卻水塔散熱 |
蒸發器 | 翅片管式換熱器 |
蒸發冷凝器 | 采用高溫銅釬焊的版式換熱器，具有表面積小，自身能量損失小，換熱效率高 |
節流裝置 | 熱力膨脹閥、毛細管 |
油分離器 | 將壓縮機排出的高溫高壓制冷劑氣體混有的冷凍油滴分離下來，并返回到壓縮機曲軌腔供壓縮機潤滑和降溫用 |
干燥過濾器 | 吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發 生冰堵和臟堵 |
制冷劑 | 采用環保制冷劑R404A/R23作為本制冷系統的制冷介質 |
安全保護裝置 | |
制冷系統 | 壓縮機過熱 壓縮機過流 壓縮機超壓 冷凝風機過熱 |
試驗箱 | 可調式超溫保護 空氣調節通道極限超溫 風機、電機過熱繼電器 |
其他 | 總電源相序和缺相保護 漏電保護 超載及短路保護 環境溫度過高保護 |
使用條件 | |
