起重機安全滑觸線主要用于各種起重運輸機械，生產流水線等需移動供電的設施和場所，如起重機、裝卸橋、電動葫蘆、立體倉庫、、空調檢測線等，廣泛應用在起重運輸、電力、造船、港口、冶金、礦山、水廠、環保、化工、家電、汽車、等眾多行業。

主要技術參數

規格	JDC-HD2	JDC-HD3	JDC-HD5	JDC-HD8	JDC-HD13	JDC-HD20
額定電流（A）	200A	300A	500A	800A	1300A	2000A
+35°C時電流電阻（Ω/m）	11.4×10-5	10.4×10-5	9.4×10-5	6.8×10-5	5.7×10-5	4.8×10-5
軌距800mm時軌間阻抗（Ω/m）	22.2×10-5	18.2×10-5	16.5×10-5	12.0×10-5	10.1×10-5	9.0×10-5
行動電壓（V）	600V/A或600V/DC
絕緣護套擊穿電壓（KV）	13.9
絕緣體表面電阻（Ω）	2×1013
KC	>600V
允許zui大運行速度（m/min）	600
環境溫度范圍	-25°C+55°C
絕緣材料可燃性	自滅
外型尺寸	23.6×31.6			32×42
懸掛間距				1.5-3
導軌斷面膨脹	安裝長度在200m內不考慮
導軌標準長度	6
規格	HXPnR-HG150			HXPnR-HG150
額定電流（A）	150（雙極300A）			250（雙極500A）
zui大運行速度（m/min）	600
接觸壓力（N）	27
側向移動距離	±100
接觸方向移動（mm）	±40
連接電纜（mm2）	20			50
牽引臂線至導軌滑觸面	115			130
適用導軌（A）	200-300			500-800
重量（Kg）（單級）	1.6			2.2
注：在選用導電器時，導電器容量要與用電設備相配，當單極容量不夠時，可采用雙極導電器

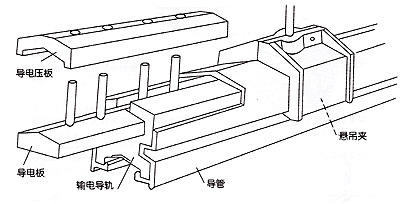

 三：產品結構外形尺寸

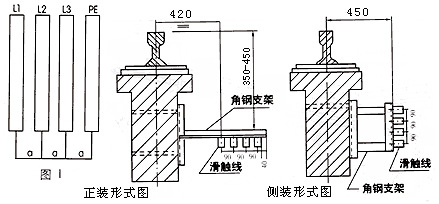

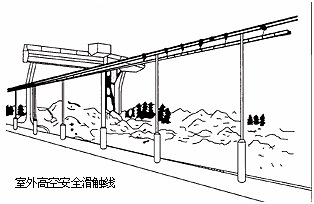

三、吊裝示意圖

注：本裝置一般采用正裝、側裝方式。允許多根排列和制彎道（彎道半徑zui小不得小于 1.5m ）括號內尺寸適合于200 -300A 的導軌，L 1L 2L 3PE之間的間距a為 90mm 。

四、供電方式

   在考慮安全滑觸線供電點的同時應考慮同跨滑觸線的用電設備的總臺數總?cè)萘?，任?wù)工作制和全線長度的電壓降值，及環境（電壓降計算可根據前面導軌參數表的數據計算）。供電一般有以下幾種供用戶參考：①單端供電；②中部供電；③兩端供電；④兩端1/6處供電；⑤兩端正/10處和中部三點供電等。

五、安裝說明
   在安裝滑觸線前先將角鋼支架按照用戶選擇的安裝形式，根據滑觸線的懸掛間距固定好，在安裝現場把每6米一根的滑觸線上套上所需的懸掛座，和兩端接頭護套各一個，還在一端裝上鋁接頭一個，裝鋁接頭時應注意只能將鋁導軌伸進接頭的1/2留給另一根導軌連接用，以上工作準備好后，再把一根一根的滑觸線懸掛在支架上，進行全線連接，連接時應擰緊每個接頭的螺絲。在滑觸線全線長超過200米時應加裝伸縮裝置（伸縮裝置本廠隨時供應），在引接電源線進線時，可在每6米一根的接頭處引接，具體接法可參照前面接頭裝置圖。
   在安裝彎道滑觸線時，懸吊距離應相應縮短，具體尺寸可根據現場條件而定。

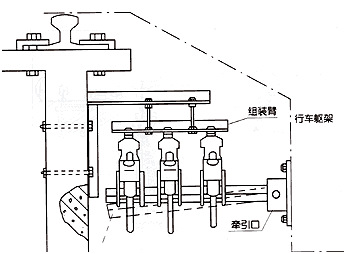

   在安裝導電器時先把導電器裝在配套的方管上，選擇與滑觸線配合的適當位置固定在用電設備上，應注意為使導電器與滑觸線有很好的跟蹤性能和良好的接觸能力，導電器與滑觸線應安裝在同一垂直、水平方向。

六、維護保養

    安全滑觸線在正常運行中應做定期檢查，因?yàn)橛秒娫O(shè)備是每個工礦企業的主要生產工具，稍有差錯就會直接影響工廠的生產效益。在檢查滑觸線時應檢查每6米一個接頭處是否有松動、脫開，在檢查導電器時，應檢查活動部位是否轉動靈活，拉簧是否疲勞，電刷磨損等情況（這些情況都會影響到滑觸線導電性能和導電器的跟蹤性能。應及時作好調整）。
   節假日設備整修期，將導電器脫出導管，檢查導電器電刷滾輪磨損情況，如電刷伸出量小于規定有效長度時，要及時更換，導向滾輪變形嚴重時，亦需更換，以保持導電器運行正常和電刷的良好接觸，并清查造成的原因。安全滑觸線所有零部件中，電刷是*正常會磨損的零件。
