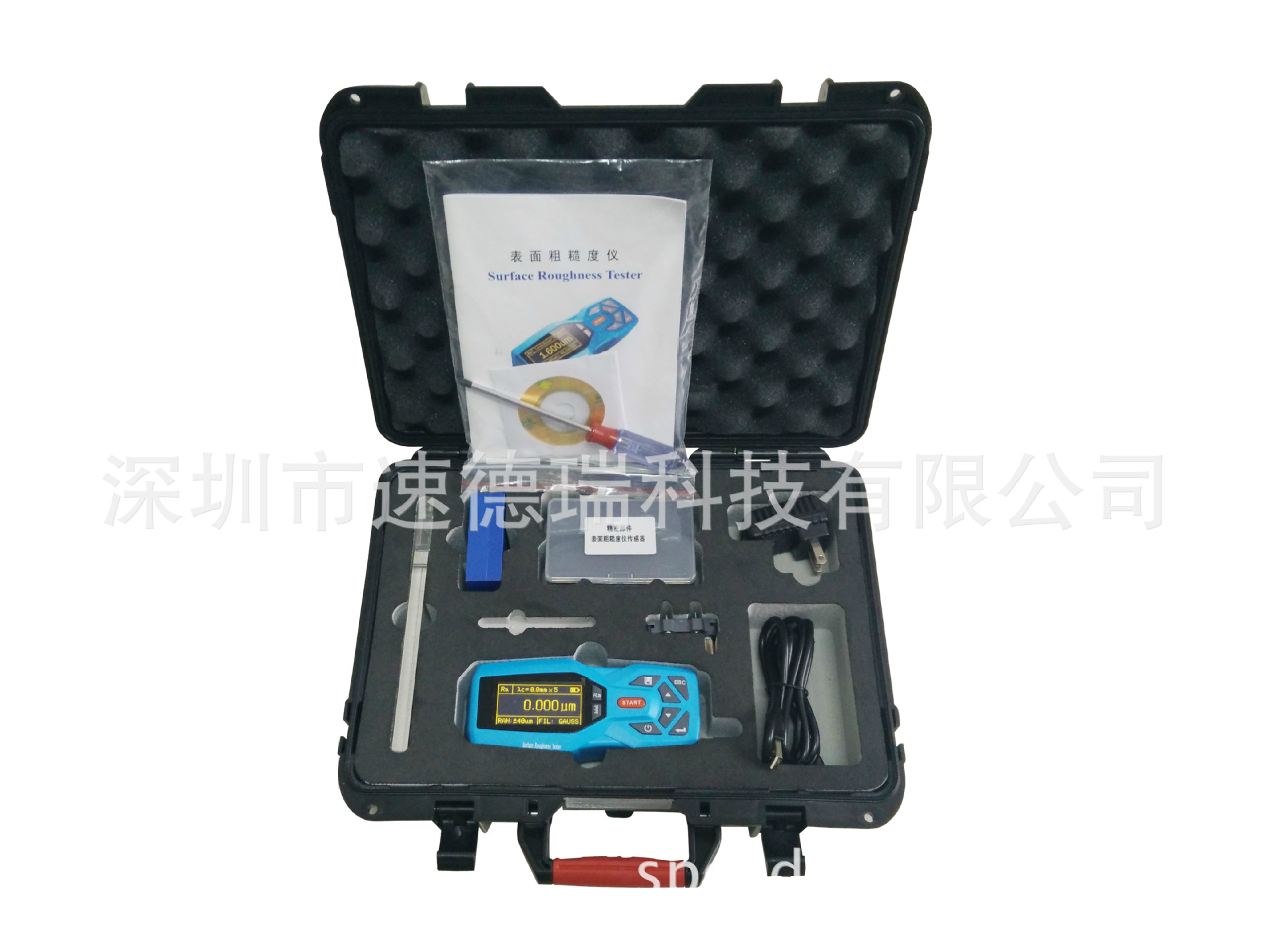

表面粗糙度儀 表面光潔度檢測儀 NDT150 高精度粗糙度檢測儀
技術參數
名稱 | 內容 | |
測量 范圍 | Z軸 （垂直） | 160μm |
X軸 （水平） | 17.5mm | |
分辨率 | Z軸 （垂直） | 0．01μm/±20μm |
0．02μm/±40μm | ||
0．04μm/±80μm | ||
測量 項目 | 參數 | Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr |
標準 | ISO,ANSI,DIN,JIS | |
圖形 | 支承率曲線，粗糙度輪廓，直接輪廓 | |
濾波器 | RC,PC-RC,Gauss,D-P | |
取樣長度 | 0.25,0.8,2.5mm | |
評定長度 | Ln=lr×n n=1~5 | |
傳感器 | 測量原理 | 位移式差動電感 |
觸針 | 天然金剛石，90錐角，5μm針尖半徑 | |
測力 | <4mN | |
導頭 | 硬質合金，滑行方向半徑40mm | |
滑行速度 | lr=0.25, Vt=0.135mm/s | |
lr=0.8, Vt=0. 5mm/s | ||
lr=2. 5, Vt=1mm/s | ||
返回 Vt=1mm/s | ||
示值誤差 | 不大于±10% | |
示值變動性 | 不大于6% | |
電源 | 內置鋰離子充電電池，用DC5V,800mA充電器充電 | |
外形尺寸 | 158x63.5x46mm | |
重量 | 約300g | |
工作環境 | 溫度：- 20℃~ 40℃ 濕度：<90% RH | |
儲存運輸環境 | 溫度：- 40℃ ~ 60℃ 濕度：<90% RH | |
測量范圍
參 數 | 顯示范圍 |
Ra,Rq | 0.005μm ~ 16μm |
Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 160μm |
Sk | 0 ~ * |
S,Sm | 1mm |
tp | 0 ~ * |
精密粗糙度測試儀NDT150是一種高精度表面光潔度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
主要特點
·機電一體化設計，體積小，重量輕，使用方便；
·采用DSP芯片進行控制和數據處理，速度快，功耗低；
·兼容ISO、DIN、ANSI、JIS多個國家標準；
·連續工作時間大于20小時
·超大容量數據存儲，可存儲100組原始數據及波形。
·實時時鐘設置及顯示，方便數據記錄及存儲。
·具有自動休眠、自動關機等節電功能
·可靠防電機走死電路及軟件設計
·顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；
·中/英文語言選擇；
·可連接電腦和打印機；
·打印全部參數或打印用戶設定的任意參數。
·可選配藍牙功能。
·可選配曲面?zhèn)鞲衅鳌⑿】讉鞲衅?、測量平臺、傳感器護套、接長桿等附件。
