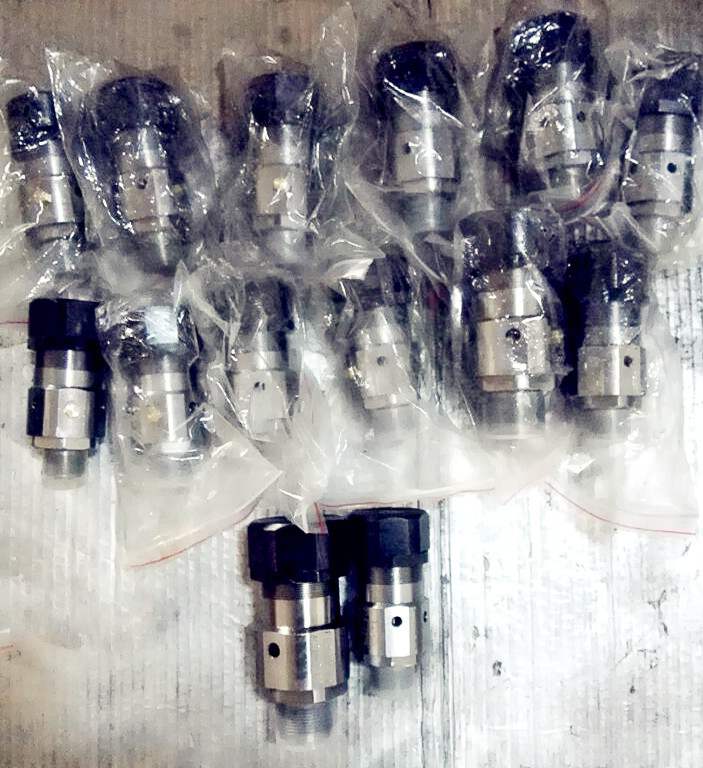

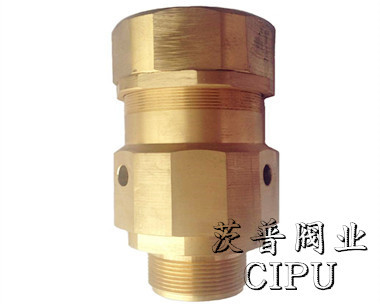

CB3022-94外螺紋空氣信號安全閥
本標準產品適用于船舶壓縮空氣管路，公稱壓力為0.6-6.5MPA,公稱通徑為DN10-25
CB3022-94外螺紋空氣信號安全閥
一、主題內容與適用范圍
CB3022-94標準規定了外螺紋空氣信號安全閥（以下簡稱安全閥）的產品分類、技術要求、檢驗規范、標志包裝與儲運。
適用于介質為壓縮空氣的船舶管路系統。
二、引用標準
GB3032-89 船用管路附件的標志
CB* 56-83 管子平肩螺紋接頭
CB* 821-84 低壓管子螺紋接頭
CB 3021-94 安全技術要求和性能試驗方法
三、產品分類
1.型式規定如下：
R型-閥盤為非金屬密封面
Y型-閥盤為金屬密封面
2.安全閥的基本參數按表
公稱通徑DN（mm） 10 15 20 25
工作壓力PN（MPa） 0.1~0.25 0.1~0.25 0.1~0.25 0.1~0.25
＞0.25~0.6 ＞0.25~0.6 ＞0.25~0.4 ＞0.25~0.4
＞0.6~1.2 ＞0.6~0.9 ＞0.4~0.6 ＞0.4~0.9
＞1.2~1.6 ＞0.9~1.2 ＞0.6~0.9 ＞0.9~1.2
＞1.6~2.5 ＞1.2~1.6 ＞0.9~1.2 ＞1.2~1.6
＞2.5~3.5 ＞1.6~2.2 ＞1.2~1.6 ＞1.6~2.0
＞3.5~4.0 ＞2.2~3.5 ＞1.6~2.2 ＞2.0~2.5
＞4.0~6.5 ＞3.5~5.0 ＞2.2~3.0 ＞2.5~3.0
- ＞5.0~6.5 ＞3.0~3.5 ＞3.0~3.5
中國船舶工業總公司1994-08-22批準1995-05-01實施
四、標記示例
工作壓力為0.5MPa，公稱通徑為15mm，閥盤為非金屬密封面的信號安全閥：
安全閥R2.5-6015 CB3022-94
工作壓力為1.2MPa，公稱通徑為10mm，閥盤為金屬密封面的信號安全閥：
安全閥Y6-12010 CB3022-94
五、技術要求
1.安全閥主要零件的材料按表
零件名稱 材料
名稱 牌號 標準號
閥體 優質碳素鋼 35 GB699-88
密封面（R型） 丁晴橡膠 HN8433 GB7038-86
尼龍 1010 HG2-869-81
彈簧 碳素彈簧鋼絲 C級 GB4357-87
硅錳彈簧鋼絲 60Si2MnA GB5218-85
閥座 鋁青銅（R型） QA19-2 GB4429-84
不銹鋼（Y型） 2Cr13 GB1220-84
閥盤 鋁青銅（R型） QA19-2 GB4429-84
不銹鋼（Y型） 2Cr13 GB1220-84
調節環 錳黃銅 HMn58-2 GB4426-84
2.安全閥的動作性能要求應按CB 3021的規定。
3.安全閥螺紋接頭連接尺寸應按CB*821和CB*56。
4.安全閥應鉛垂安裝于管路上。
5.安全閥的強度應符合CB3021的規定。
6.安全閥的排量應符合CB3021的規定。
六、試驗方法
安全閥試驗方法應按CB3021進行。
七、檢驗規則
產品檢驗分出廠檢驗和型式檢驗。
1. 型式檢驗
有下列情況之一應進行型式檢驗：
a． 產品試制鑒定；
b． 正常生產后，如工藝有較大的改變，可能影響產品性能時；
c． 正常生產時，定期和積累100臺后應周期性進行一次檢驗；
d． 國家質量監督機構提出型式檢驗要求時。
2. 型式檢驗和出廠檢驗行么按表
CB3022-94
序號 項目 型式檢驗 出廠檢驗 要求
1 化學成分 √ 4.1條
2 外觀 √ √ GB600規定
3 強度 √ √ 4.5條
4 動作性能 √ √ 4.2條
5 排量 √ 4,6條
每個安全閥均應檢驗合格后方可出廠。
八、標志、包裝、與儲運
1. 標志應符合GB3032的規定。
2. 包裝應符合GB600的規定。
3. 包裝箱應有避震填塊。
4. 運輸時不準拋扔。
