PG60L1size:10-14-50-YVGMmodel:PG60L1size:10-14-50-Y伺服400W
￥面議
東莞市帝仁精密機電有限公司
免費會員·4年您現在的位置： 東莞市帝仁精密機電有限公司>>伺服步進精密行星減速機>>聚盛VGM減速機-中國臺灣>> MF40HL1-10-M-K-8-30東莞VGM精密匯川伺服電機MF40HL1-10-M-K-8-30
MF40HL1-10-M-K-8-30東莞VGM精密匯川伺服電機MF40HL1-10-M-K-8-30
| 參考價: | 面議 |
具體成交價以合同協議為準- MF40HL1-10-M-K-8-30 產品型號
- 品牌
- 經銷商 廠商性質
- 東莞市 所在地
訪問次數：1213更新時間：2022-04-21 18:05:03
聯系我們時請說明是智能制造網上看到的信息，謝謝!
產品簡介
產品介紹
東莞VGM精密匯川伺服電機MF40HL1-10-M-K-8-30供應東莞北京上海武漢現貨VGM微型伺服減速機MF40XL1-5-K-8-30報價 VGM減速機、中國臺灣VGM減速機、中國臺灣VGM行星式減速機、VGM精密減速機、中國臺灣VGM精密行星式減速機、聚盛行星式減速機、聚盛精密行星式減速機微型伺服減速機MF40XL1-5-K-8-30報價
東莞市帝仁精密機電有限公司專業銷售中國臺灣VGM行星式減速機，減速機品種齊全、價格合理重信用、守合同、保證產品質量，多品種經營特色薄利多銷*原裝*，假一罰百。專業提供VGM減速機PG系列，VGM減速機PG-F系列，VGM減速機MF-S系列，VGM減速機MF-X系列，VGM減速機MF-H系列，VGM直角減速機MFL系列，VGM直角減速機MFT系列，*原裝*，假一罰百。
VGM行星減速機MF-X系列：
MF40X機型型號：
單段：MF40XL1-3，MF40XL1-5，MF40XL1-8，MF40XL1-10
MF60X機型型號：
單段：MF60XL1-3，MF60XL1-4，MF60XL1-5，MF60XL1-7，MF60XL1-10
雙段：MF60X2-9，MF60XL2-12，MF60XL2-15，MF60XL2-16，MF60XL2-20，MF60XL2-21，MF60XL2-25，MF60XL2-28，MF60XL2-30，MF60XL2-35，MF60XL2-40，MF60XL2-49，MF60XL2-50，MF60XL2-70，MF60XL2-100
三段：MF60XL3-27，MF60XL3-36，MF60XL3-45，MF60XL3-48，MF60XL3-60，MF60XL3-75，MF60XL3-80，MF60XL3-90
MF90X機型型號：
單段：MF90XL1-3，MF90XL1-4，MF90XL1-5，MF90XL1-7，MF90XL1-10
雙段：MF90X2-9，MF90XL2-12，MF90XL2-15，MF90XL2-16，MF90XL2-20，MF90XL2-21，MF90XL2-25，MF90XL2-28，MF90XL2-30，MF90XL2-35，MF90XL2-40，MF90XL2-49，MF90XL2-50，MF90XL2-70，MF90XL2-100
三段：MF90XL3-27，MF90XL3-36，MF90XL3-45，MF90XL3-48，MF90XL3-60，MF90XL3-75，MF90XL3-80，MF90XL3-90
MF120X機型型號：
單段：MF120XL1-3，MF120XL1-4，MF120XL1-5，MF120XL1-7，MF120XL1-10
雙段：MF120X2-9，MF120XL2-12，MF120XL2-15，MF120XL2-16，MF120XL2-20，MF120XL2-21，MF120XL2-25，MF120XL2-28，MF120XL2-30，MF120XL2-35，MF120XL2-40，MF120XL2-49，MF120XL2-50，MF120XL2-70，MF120XL2-100
三段：MF120XL3-27，MF120XL3-36，MF120XL3-45，MF120XL3-48，MF120XL3-60，MF120XL3-75，MF120XL3-80，MF120XL3-90
MF150X機型型號：
單段：MF150XL1-3，MF150XL1-4，MF150XL1-5，MF150XL1-6，MF150XL1-7，MF150XL1-9，MF150XL1-10，MF150XL2-12
雙段：MF150XL2-15，MF150XL2-16，MF150XL2-20，MF150XL2-21，MF150XL2-25，MF150XL2-28，MF150XL2-30，MF150XL2-35，MF150XL2-40，MF150XL2-49，MF150XL2-50，MF150XL2-70，MF150XL2-100
三段：MF150XL3-36，MF150XL3-45，MF150XL3-48，MF150XL3-60，MF150XL3-75，MF150XL3-80，MF150XL3-90
MF180X機型型號：
單段：MF180XL1-3，MF180XL1-4，MF180XL1-5，MF180XL1-7，MF180XL1-10
雙段：MF180X2-9，MF180XL2-12，MF180XL2-15，MF180XL2-16，MF180XL2-20，MF180XL2-21，MF180XL2-25，MF180XL2-28，MF180XL2-30，MF180XL2-35，MF180XL2-40，MF180XL2-49，MF180XL2-50，MF180XL2-70，MF180XL2-100
三段：MF180XL3-27，MF180XL3-36，MF180XL3-45，MF180XL3-48，MF180XL3-60，MF180XL3-75，MF180XL3-80，MF180XL3-90
MF220X機型型號：
單段：MF220XL1-4，MF220XL1-5，MF220XL1-7，MF220XL1-10
雙段：MF220XL2-12，MF220XL2-15，MF220XL2-16，MF220XL2-20，MF220XL2-21，MF220XL2-25，MF220XL2-28，MF220XL2-30，MF220XL2-35，MF220XL2-40，MF220XL2-49，MF220XL2-50，MF220XL2-70，MF220XL2-100
三段：MF220XL3-36，MF220XL3-45，MF220XL3-48，MF220XL3-60，MF220XL3-75，MF220XL3-80，MF220XL3-90
VGM減速機MF-X系列技術規格表
| MF-X 技術規格 | |||||||||
| 規格 | 單位 | 段數 | 減速比 | MF60 | MF90 | MF120 | MF150 | MF180 | MF220 |
| 額定輸出扭矩 | Nm | L1 | 3 | ― | ― | 235 | 500 | 1,000 | ― |
| 4 | 35 | 136 | 225 | 580 | 1,090 | ― | |||
| 5 | 42 | 152 | 256 | 660 | 1,215 | 2,000 | |||
| 6 | ― | ― | ― | 610 | 1,200 | ― | |||
| 7 | 46 | 136 | 306 | 540 | 1,135 | ― | |||
| 8 | ― | ― | ― | ― | ― | ― | |||
| 9 | ― | ― | ― | 458 | ― | ― | |||
| 10 | 25 | 94 | 225 | 460 | 935 | 1,500 | |||
| L2 | 15 | 35 | ― | 210 | 500 | 1,000 | ― | ||
| 20 | 35 | 142 | 285 | 530 | 1,090 | ― | |||
| 25 | 42 | 158 | 320 | 660 | 1,215 | 2,000 | |||
| 30 | ― | ― | 308 | 610 | 1,200 | ― | |||
| 35 | 42 | 136 | 306 | 540 | 1,135 | ― | |||
| 40 | 25 | 118 | 252 | 530 | 1,090 | ― | |||
| 45 | ― | ― | ― | 660 | ― | ― | |||
| 50 | 25 | 156 | 320 | 660 | 1,215 | 1,500 | |||
| 60 | ― | ― | ― | 610 | 1,200 | ― | |||
| 70 | 46 | 135 | 306 | 540 | 1,135 | ― | |||
| 80 | ― | ― | ― | ― | ― | ― | |||
| 90 | ― | ― | ― | 472 | ― | ― | |||
| 100 | 25 | 94 | 225 | 460 | 935 | 1,500 | |||
| 急停扭矩 | Nm | L1,L2 | 3~100 | 3倍額定輸出扭矩 | |||||
| 額定輸入轉速 | rpm | L1,L2 | 3~100 | 3,000 | 3,000 | 2,500 | 2,500 | 2,500 | 2,000 |
| zui大輸入轉速 | rpm | L1,L2 | 3~100 | 6,000 | 6,000 | 5,000 | 5,000 | 5,000 | 4,000 |
| 標準背隙 | arcmin | L1 | 3~10 | ≦10 | ≦10 | ≦10 | ≦8 | ≦8 | ≦8 |
| L2 | 15~100 | ≦15 | ≦15 | ≦15 | ≦12 | ≦12 | ≦12 | ||
| 扭轉剛性 | Nm/arcmin | L1,L2 | 3~100 | 6 | 12 | 25 | 51 | 142 | 215 |
| 容許徑向力 | N | L1,L2 | 3~100 | 1,200 | 2,500 | 5,600 | 9,000 | 14,200 | 48,000 |
| 容許軸向力 | N | L1,L2 | 3~100 | 600 | 1,250 | 2,800 | 4,500 | 7,100 | 24,000 |
| 平均使用壽命 | hr | L1,L2 | 3~100 | 20,000 | |||||
| 全負載時效率 | % | L1 | 3~10 | ≧98% | |||||
| L2 | 15~100 | ≧95% | |||||||
| 淨重 | kg | L1 | 3~10 | 0.98 | 2.8 | 8.37 | 15.96 | 28.55 | 56 |
| L2 | 15~100 | 1.27 | 3.65 | 10.35 | 20.79 | 36.38 | 72.5 | ||
| 使用溫度 | °C | L1,L2 | 3~100 | - 10°C ~ + 90oC | |||||
| 潤滑 | L1,L2 | 3~100 | 鋰基複合全合成潤滑油脂 | ||||||
| 安裝方向 | L1,L2 | 3~100 | 任意方向 | ||||||
| 噪音值 | dBA | L1,L2 | 3~100 | ≦65 | ≦65 | ≦68 | ≦68 | ≦70 | ≦72 |
| 1. 上述單段齒輪箱(未比數)相關規格,主要為使用各型號5比齒輪箱所測得之?dāng)?shù)據. | |||||||||
| 2. 減速比 : i = 輸入轉速/輸出轉速. | |||||||||
| 3. 背隙值 : 為在2%額定輸出扭矩下測試所得之?dāng)?shù)據. | |||||||||
| 4. zui大徑向力及zui大軸向力 : 施力於出力軸中心位置,週期負載時間50%,轉速100rpm,條件下所測得之?dāng)?shù)據. | |||||||||
| 5. 運轉負載週期<60%狀況下,平均使用壽命如列表數據值; 負載週期>=60%之連續運轉狀況下,平均使用壽命可能會降低至正常值的50%以下. | |||||||||
| 6. 噪音值 : 距離1公尺,空載運轉,額定輸入轉速,條件下所測得之?dāng)?shù)據. | |||||||||
VGM減速機東莞VGM精密匯川伺服電機MF40HL1-10-M-K-8-30產品實拍圖
VGM行星減速機詳細介紹
中國臺灣聚盛VGM行星減速機分六大系列：
1．中國臺灣聚盛VGM經濟型行星減速機PG系列（圓形不帶法蘭）
2．中國臺灣聚盛VGM經濟型行星減速機PG-F系列（圓形帶法蘭）
3．中國臺灣聚盛VGM加強型行星減速機MF--S系列（方形）
4．中國臺灣聚盛VGM普通型行星減速機MF系列（方形）

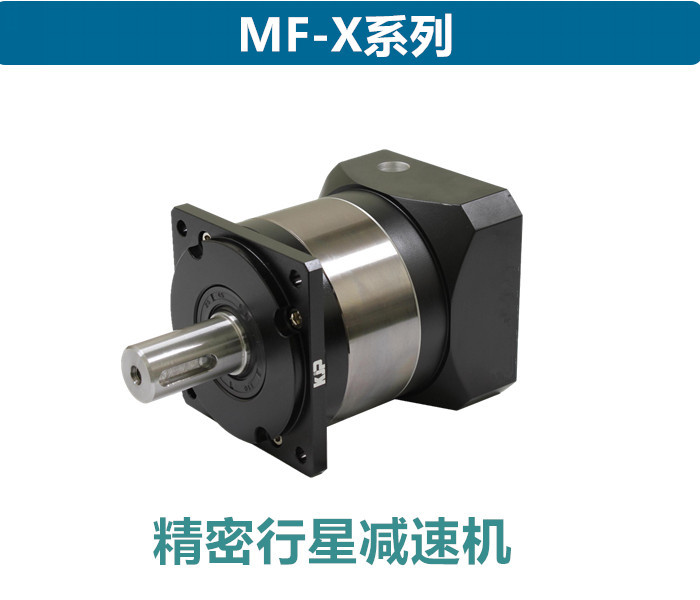

5．中國臺灣聚盛VGM精密行星減速機MF-X系列（圓形帶法蘭）
6．中國臺灣聚盛VGM超精密行星減速機MF--H系列（方形，150～180機型的機身為圓形）
一．PG系列具體型號：
PG60L1，PG60L2（減速機數比3～100）
PG120L1，PG120L2，PG120L3（減速機數比3～1000）
二．PG-F系列具體型號：
PG60FL1，PG60FL2（減速機數比3～100）
PG90FL1，PG90FL2，PG90L3（減速機數比3～1000）
PG120FL1，PG120FL2，PG120L3（減速機數比3～1000）
三．MF-S系列具體型號：
MF070SL1，MF070SL2，MF070SL3（減速機數比3～100）
MF090SL1，MF090SL2，MF090SL3（減速機數比3～1000）
MF120SL1，MF120SL2，MF120SL3（減速機數比3～1000）
MF150SL1，MF150SL2，MF150SL3（減速機數比3～1000）
MF180SL1，MF180SL2（減速機數比3～1000）
四．MF系列具體型號：
MF090L1，MF090L2，MF090L3（減速機數比3～1000）
五．MF-X系列具體型號：
MF60XL1，MF60XL2，MF60XL3（減速機數比3～100）
MF90XL1，MF90XL2，MF90XL3（減速機數比3～1000）
MF120XL1，MF120XL2，MF120XL3（減速機數比3～1000）
MF150XL1，MF150XL2，MF150XL3（減速機數比3～1000）
MF180XL1，MF180XL2（減速機數比3～1000）
六．MF--H系列具體型號：
MF60HL1，MF60HL2，MF60HL3（減速機數比3～100）
MF90HL1，MF90HL2，MF90HL3（減速機數比3～1000）
MF120HL1，MF120HL2，MF120HL3（減速機數比3～1000）
MF150HL1，MF150HL2，MF150HL3（減速機數比3～1000）
MF180HL1，MF180HL2（減速機數比3-100）
產品特點：
1，*多段減速比，高效率輸出扭力之行星齒輪式減速裝置是伺服馬達、步進馬達等精密傳動機構的組合。
2，內齒環設計，確保而用與低噪音。
3，密閉式全油封設計確保潤滑油脂不泄漏。
4，低耗損精密齒輪設計傳動效率高速98％。
5，適合NEMA馬達按裝標準規范，安裝容易。
6，同級產品中體積zui小，有限之設備空間。
7，高精度低背隙3-5弧分，標準型6-10弧分皆可供應。
8，內部組件采用經熱處理之高強度合金鋼材，足堪應付嚴峻的惡劣工作環境。
VGM減速機選擇及注意事項：
表格上的使用功率，為市面上使用伺服機種。
減速機的適用性很高，工作系數都能維持1.2以上，但在選用上也可以依自己需要來決定。
其重點有二
1-1. 選用伺服電機出力軸徑不能大于表格上zui大使用軸徑，例如：MF070Szui大使用軸徑￠14mm
1-2. 若經扭力計算工作，轉矩可以滿足平常運轉，但在伺服全額輸出時，有不足現象時，我們可以在電機側之驅動器做限流控制或在機械軸上做扭力保護，此項的工作必要的。
其他：
a-1.安裝場地：油品的確認：在訂購時，這類產品軟化油屬半固態不需換油工作，但必須注意在0℃以下使用，應事先告知我們，以便添加防凍劑。于酸堿場所，亦須告知我們，加裝防護措施。
a-2.伺服電機：在訂貨時應告知工廠，伺服電機所需銜接法蘭及軸的尺寸。
a-3.減速機的安裝：減速機本體是一個非常精密的產品，所以在安裝上必須小心，嚴禁撞擊或是以鐵錘敲打軸心或是任一部位。
潤滑
減速機為密封式這幾，不需換油。
油品屬半固態高級合成油
周圍使用溫度：0~+40℃
中國臺灣聚盛VGM行星減速機：VGM行星減速機PG系列，VGM行星減速機PG-F系列，VGM行星減速機MF-S系列，VGM行星減速機MF系列，VGM行星減速機MF-X系列，VGM行星減速機MF-H系列，六大系列，產品規格齊全，經濟·精密·堅固，選擇性佳，適配各廠牌伺服電機與步進電機。減速機機身外殼采用高強度鋁合金，外形光滑、精致、輕盈，且具有具備高強硬度，防護能力強。密封式設計，鋰基復合全合成潤滑油脂，使用期終身免潤滑。高轉矩，無震動，低回程間隙，低噪音，長壽命，安裝方便，高性價比，交貨期快捷：配伺服電機全系列產品10～15天交貨。
