主要技術指標

具有可選1 Hz頻率分辨率的快速掃描內置合成信號源

開關綜合測試儀通過單一連接測量全部四個S參數

提高矢量精度

可選時域功能能夠計算并顯示響應隨時間或距離的變化

可選固態開關支持同時測量正向和逆向參數，并根據兩部分誤差修正的需要持續更新全部四個S參數

合格/不合格測試、打印機/繪圖儀直接輸出結果、高級標記功能以及保存/調用測試配置等特性可顯著提高生產效率

兩個獨立的顯示通道，用于同時測量反射和發射特征

★頻率范圍：50MHz到13.5GHz
★有快速掃描的內置合成信號源
★集成化的轉換S參數測試裝置
★矢量接收機、誤差修正、時域功能
★從外部磁盤驅動器直接儲存/調用
★達103dB動態范圍

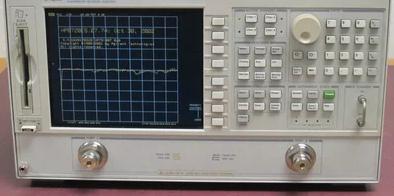

HP8719C網絡分析儀
    HP8719C矢量網絡分析儀表征頻率范圍從50MHz到13.5GHz內的RF/微波元件特性。HP8719C網絡分析儀包括一個快速掃頻源、S參數測試裝置、調諧接收機和大的彩色顯示。這種集成化設計使得HP8719C小型、經濟和方便使用。HP8719C對于研究開發、生產制造、產品入庫檢驗或質量保證機構中有成本和時間意識的工程師來說，是一理想的選擇。

性能優良且價格合理的分析儀
    HP8719C網絡分析儀除價格能被接受外，其性能亦引人注目。集成信號源是全合成化的信號源，即使在掃描時，其穩定度和精度也處在10ppm范圍(典型值)。另外，掃描速度極快。典型情況下，測量的更新時間約為每個測量點1ms，頻率分辨率標準為100kHz，選件001提供1Hz的分辨率，對窄帶或長延遲器件提供精確的測量。具有可變帶寬IF濾波器的調諧接收機提供達103dB的動態范圍。內置轉換測試裝置用一次連接即可測量所有4個S參數(正向和反向)。
   兩個獨立的通道可同時顯示兩種測量結果，如反射和傳輸響應。接收機對幅度和相位兩者進行檢測，并以多種實用的格式顯示測量結果，包括在直角坐標、極坐標或史密斯圓圖上顯示群延遲、與線性相位的偏離、復阻抗和SWR。
   內置的矢量精度增強措施對所有通用同軸連接器提供優良的誤差修正精度。用戶配件能提供由用戶定義的標準件，允許進行波導校準(包括色散效應)。從簡單響應標準到全雙端誤差修正中選擇?；蛘呤褂肨RL來測量夾具上的非同軸器件(微帶)。

測量有源器件的強有力的功能
    HP8719C在其測量端口上有+10dBm的功率，有足夠的功率用于對放大器進行測試。對于一些靈敏的小信號器件，內置步進衰減器可以將功率減小到-65dBm。利用功率計的校準功能，功率電平可以在系統的任何地方進行精確調節。功率掃描功能和0.1dB的功率分辨率簡化了對有源器件的增益-壓縮特性的測試。此外，有2個內部的T型通過測試端口用于偏置晶體管。

分析安裝在夾具中和晶片上的器件特性
   利用TRL*校準將夾具誤差減至zui小，以便對非同軸器件(如微帶)進行測量。也可以將網絡分析儀與晶片探測臺相結合，以便能在晶片上直接測量器件。電子端口延伸和選通也可用來提高精度。

時域和故障定位
   用時域功能（選件010）對被測件（DUT）的響應隨時間或距離（而不是頻率）的變化進行計算和顯示。還可利用時域來查找并定量表示一個網絡中個別故障或不連續點的位置。應用選通功能來消除不希望的反射的影響（及時分離），然后觀察DUT的真實響應隨頻率變化的情況。

節省時間
   極限測試功能可以定量并明確地進行合格/不合格判定。根據你的元件的規范，每個通道可以定義多達22個測試極限，調諧更快速，測試更*。
   為了不用計算機來記錄結果，復制功能將整個顯示傳送至兼容的繪圖儀或打印機。內置緩存器對外部設備進行控制，與此同時仍可繼續進行下面的測量。
   每個通道的多達5個標記可用來注明跡線的特征，并立即顯示。高級標記功能跟蹤一個zui大值或zui小值點，或者計算兩個標記之間的delta值。用于帶通濾波器，標記自動計算中心頻率、帶寬和Q值。
   利用儲存/調用功能，一個有經驗的使用者可以對每個DUT定義并儲存測試配置。其他使用者可以在以后類似條件下調用并調整，或者保證對每個DUT測量的*性。使用5個內部非易失存儲器或直接儲存/調用到一個外部CS80磁盤驅動器。

系統靈活配置
   選件011去掉了耦合器和轉換開關，提供了直接的通路到源輸出和3個輸入。建立你自己的測試裝置或開關矩陣用于大功率、跟蹤或多端口器件?；蛘呓⒁粋€具有*靈敏性的經濟系統，用于RCS和近距離天線的測試。使用外部TTL觸發可以得到超過13.50點/秒的精密時間。

附件
   利用測試端口電纜、校準配件和適配器，能組成一套完整的測量系統。還能提供覆蓋8.2 ~ 13.5GHz的X、P(Ku)、K和(Ka)波段的波導校準配件。HP8719C網絡分析儀利用了與作為行業標準的HP8510相同的精密校準標準件和結實的軟電纜。

用軟件增強測量功能
   使用一臺臺式計算機通過HP-IB接口，可以使網絡分析儀實現自動化。HP85162A測量自動化軟件指導你進行測量和簡化測試配置。使用HP85014C有源器件測量軟件，你可以快速和*的測量晶體管。這個軟件包括的型號去掉了嵌入式的HP85041晶體管夾具，也可以控制偏置電源。
   利用HP85070A介質探頭配件(包含軟件)，能迅速、無損傷地測量材料的介電特性。為了獲得更高的精度和靈活性，可利用HP85071A材料測量軟件來測量裝入波導或同軸夾具中的樣品。

技術指標摘要
提供的數據是在23℃±3℃時的數據。
zui低頻率：50MHz
zui高頻率：13.5GHz
頻率分辨率：100kHz選件001：1Hz
頻率精度：10ppm
zui大功率：+10dBm
zui小功率：-65dBm
功率分辨率：0.1dB
功率平坦度：±2.0dB
功率掃描范圍：13.5dB
接收機靈敏度(>2GHz)：-93dBm選件011：-113dBm
系統動態范圍(>2GHz)：103dB
測試端口連接器：3.5mm
測量速率(典型值，13.51點掃描)：
<2ms/點(1端口校準)~<5ms/點(2端口校準)
HP-IB功能：SH1, AH1, T6, TE0, L4, LE0, SR1, RL1, PP0, DC1, DT0, C0, C1, C10, E2
尺寸：267mm(高)×425mm(寬)×533mm(長)，包括連接頭
重量：凈重34公斤
