深圳市儀租電子有限公司為您詳細介紹：
- 20MHz正弦波和方波
- 脈沖、斜披、三角波，噪聲和直流波形
- 14-bit,50MSa/s，64K點任意波形
- AM、FM、PM、FSK和PWM凋制
- 線性和對數掃描及脈沖串模式
- 10mVpp至10Vpp幅苗范圍
- 圖形化界面可以對信號設置進行可視化驗證
- 通過USB、GPIB和LAN連接
性能優異的各種函數的波形

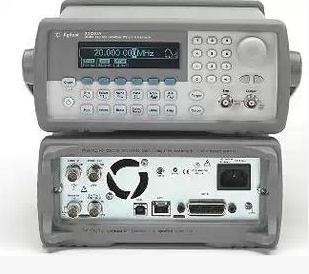

Agilent 33220A函數/任意波形發生器使用直接數字合成(DDS)技術，可生成穩定、精確、純凈和低失真的正弦輸出信號。它還能提供高達20MHz、具有快速上升和下降的方波，以及達200KHz的線性斜波。
脈沖沿信號
33220A能產生達5MHz的可變沿時間脈沖。33220A的脈沖還能具有可變的周期、脈沖寬度和幅度，對于需要靈活脈沖信號的各種應用是很理想的設備。
波形產生
可用33220A產生復雜的波形。33220A具有14bit分辨率和50MSa/s采樣率，因此能夠靈活地生成所需的波形。非易失存儲器中可保存4個波形。
有了Agilent IntuiLink任意波形軟件，您就可使用波形編輯器容易地生成、編輯和下載復雜的波形。也可用IntuiLink捕獲示波器波形，把它作為輸出發送至33220A。
易于使用的功能
33220A的前面板操作簡捷而友好。只需使用一、兩個鍵，您就能訪問所有主要功能。旋鈕或數字鍵可用來調節頻率、幅度、偏置和其它參數。您甚至還能直接輸入Vpp、Vrms、dBm或高低電平值。定時參數可以用Hertz(Hz)或秒為單位輸入。
內部AM、FM、PM、FSK和PWM調制使儀器能容易地調制波形，而不需要單獨的調制源。線性和對數掃描也是內置功能，掃描速率可在1ms至500s范圍內選擇。脈沖串模式允許用戶選擇每段時間的周期。GPIB、LAN和USB接口均為標準配置，您還能獲得SCPI命令的*編程能力。
外部頻率基準(選件001)
33220A外部頻率基準使您能同步于外部10MHz時鐘、另一臺33220A，或Agilent33250A。相位調整可從前面板或通過計算機接口進行，以實現精確的相位校準和調節。
3年的保修期
33220A隨機帶有操作和維修手冊、快速指南、測試數據和3年的保修期，用很低的價格就能買到這一切。
| 波形 | |||
| 標準波形 | 正弦波、方波、斜波、三角波、脈沖、噪聲、直流 | ||
| 內置任意波形 | 指數上升、指數下降、負斜波、Sin(x)x、心律波 | ||
| 波形參數 | |||
| 正弦波 | |||
| 頻率范圍 | 1μHz至20MHz | ||
| 幅度平坦度[1][2] <100KHz 100kHz至2MHz 2MHz至20MHz | (相對于1KHz) 0.1dB 0.15dB 0.3dB | ||
| 斜波失真[2][3] DC至20kHz 20kHz至100MHz 100kHz至1MHz 1MHz至20MHz | <1Vpp -70dBc -65dBc -50dBc -40dBc | ≥1Vpp -70dBc -60dBc -45dBc -35dBc | |
| 總斜波失真[2][3] DC至20kHz | 0.03% | ||
| 假波(非斜波)[2][4] DC至1MHz 1MHz至20MHz | -70dBc -70dBc+6dB/倍型值 | ||
| 相位噪音 (10KHz偏置) | -115dBc/Hz，典型值 | ||
| 方波 | |||
| 頻率范圍 | 1μHz至20MHz | ||
| 上升/下降時間 | ＜15ns | ||
| 過沖 | 4% | ||
| 可變占空比 | 20%至80%(至10MHz) 40%至60%(至20NHz) | ||
| 不對稱性(@50%占空比) | 1%周期+5ns | ||
| 抖動(RMS) | 300ps+100ppm*周期 | ||
| 斜波、三角波 | |||
| 頻率范圍 | 1μHz至200kHz | ||
| 線性度 | ＜1%峰值輸出 | ||
| 可變對稱性 | 0.0%至100.0% | ||
| 脈沖 | |||
| 頻率范圍 | 500μHz至5MHz | ||
| 脈沖寬度(≥100mHz) | 20nszui小值 10ns分辨率 | ||
| 可變沿時間 | ＜13ns至100ns | ||
| 過沖 抖動(RMS) | ＜2% 300ps+0.1ppm*周期 | ||
| 噪聲 | |||
| 帶寬(-3dB) | 9MHz，典型值 | ||
| 任意波形 | |||
| 頻率范圍 | 1μHz至6MHz | ||
| 波形長度 | 2至64k點 | ||
| 幅度分辨率 | 14bits(包括符號) | ||
| 采樣率 | 50MSa/s | ||
| zui小上升/下降時間 | 35ns，典型值 | ||
| 線性度 | ＜0.1%峰值輸出 | ||
| 穩定時間 | ＜250ns,至0.5%zui終值 | ||
| 抖動(RMS) | 6ns+30ppm | ||
| 非易失存儲器 | 4個波形 | ||
| 公共指標 | |||
| 幅度 | |||
| 范圍 | 10mVpp至10Vpp,輸出至50Ω 20mVpp至20Vpp,輸出至開始 | ||
| 精度(在1kHz處) | ±1%設置值±1mVpp | ||
| 單位 | Vpp,Vrms,dBm | ||
| 分辨率 | 4位 | ||
| DC偏置 | |||
| 范圍(峰值A(chǔ)C+DC) | ±5V，輸出至50Ω ±10V，輸出至開始 | ||
| 精度[1][2] | ±2%偏置設置值 ±0.5%幅度±2mV | ||
| 分辨率 | 4位 | ||
| 主輸出 | |||
| 阻抗 | 50Ω，典型值 | ||
| 隔離 | 42Vpk到地的zui大值 | ||
| 保護 | 短路保護，過載自動斷開主輸出 | ||
| 內部頻率基準 | |||
| 精度[5] | 10ppm，90天 20ppm，1年 | ||
| 外部頻率基準(選件001) | |||
| 后面板輸入 | |||
| 鎖定范圍 | 10MHz±500Hz | ||
| 電平 | 100mVpp，至5Vpp | ||
| 阻抗 | 1kΩ典型值，交流耦合 | ||
| 鎖定時間 | ＜2s | ||
| 后面板輸出 | |||
| 鎖定范圍 | 10MHz | ||
| 電平 | 623mVpp(dBm),典型值 | ||
| 阻抗 | 50Ω典型值,交流耦合 | ||
| 相位偏置 | |||
| 范圍 | +360°至-360° | ||
| 分辨率 | 0.001° | ||
| 精度 | 20ns | ||
| 調制 | |||
| AM | |||
| 載波 | 正弦波、方波、斜波、任意波形 | ||
| 源 | 內部/外部 | ||
| 內部調制 | 正弦波、方波、斜波、三角波、噪聲、任意波形(20mHz至20MHz) | ||
| 深度 | 0.01%至120.0% | ||
| FM | |||
| 載波 | 正弦波、方波、斜波、任意波形 | ||
| 源 | 內部/外部 | ||
| 內部調制 | 正弦波、方波、斜波、三角波、噪聲、任意波形(2mHz至20kHz) | ||
| 偏移 | DC至10MHz | ||
| PM | |||
| 載波 | 正弦波、方波、斜波、任意波形 | ||
| 源 | 內部/外部 | ||
| 內部調制 | 正弦波、方波、斜波、三角波、噪聲、任意波形(2mHz至20kHz) | ||
| 偏移 | 0.0°至360° | ||
| PWM | |||
| 載波 | 脈沖 | ||
| 源 | 內部/外部 | ||
| 內部調制 | 正弦波、方波、斜波、三角波、噪聲、任意波形(2mHz至20kHz) | ||
| 偏置 | 0%至*脈沖寬度 | ||
| FSK | |||
| 載波 | 正弦波、方波、斜波、任意波形 | ||
| 源 | 內部/外部 | ||
| 內部調制 | 50%占空比方波(2mHz至100kHz) | ||
| 外部調制輸入[6](適用于AM、FM、PWM) | |||
| 電壓范圍 | ±5V滿刻度 | ||
| 輸入阻抗 | 5kΩ,典型值 | ||
| 帶寬 | DC至20kHz | ||
| 掃描 | |||
| 波形 | 正弦波、方波、斜波、任意波形 | ||
| 類型 | 線性或?qū)?shù) | ||
| 方向 | 向上或向下 | ||
| 掃描時間 | 1ms至500s | ||
| 觸發 | 單次、外部或內部 | ||
| 標記 | 同步信號下降沿(可編程頻率) | ||
| 脈沖串[7] | |||
| 波形 | 正弦波、方波、斜波、三角波、脈沖、噪聲、任意波形 | ||
| 類型 | 計數(1至50.000周期)、無限、選通 | ||
| 開始/停止相位 | 相位-360°至+360° | ||
| 內部周期 | 1μs至500s | ||
| 選通源 | 外部觸發 | ||
| 觸發源 | 單次、外部或內部 | ||
| 觸發指標 | |||
| 觸發輸入 | |||
| 輸入電平 | TTL兼容 | ||
| 沿 | 可選上升或下降 | ||
| 脈沖寬度 | ＞100ns | ||
| 輸入阻抗 | 10KΩ，DC耦合 | ||
| 反應時間 | ＜500ns ＜100ns,典型值 | ||
| 抖動(RMS) | 6ns(3.5ns,對于脈沖) | ||
| 觸發輸出 | |||
| 電平 | TTL兼容，輸入≥1kΩ | ||
| 脈沖寬度 | ＞400ns | ||
| zui大速度 | 1MHz | ||
| 輸出阻抗 | 50Ω,典型值 | ||
| 編程時間(典型值) | |||
| 配置時間 | |||
| USB | LAN | GPIB | |
| 改變功能 | 99ms | 100ms | 99ms |
| 改變頻率 | 3ms | 5ms | 2ms |
| 改變幅度 | 36ms | 36ms | 36ms |
| 選擇用戶任意波形 | 111ms | 112ms | 109ms |
| 任意波形下載時間(二進制傳輸) | |||
| USB | LAN | GPIB | |
| 64K點 | 101ms | 250ms | 356ms |
| 16K點 | 26ms | 62ms | 87ms |
| 4K點 | 8ms | 20ms | 22ms |
| 通用指標 | |||
| 電源 | 110-240VAC±10% | ||
| 電源線頻率 | 50Hz至60Hz | ||
| 功耗 | 50VAmax | ||
| 工作環境 | 0°至55° | ||
| 存儲環境 | -30°至70° | ||
| 狀態保存存儲器 | 電源斷開狀態自動保存，可保存4個月用戶配置 | ||
| 接口 | USB、GPIB和LAN均為標準配置 | ||
| 語言 | SCPI-1993，IEEE-488.2 | ||
| 尺寸(W*H*D) 桌面 上架 | 261.1mm*103.8mm*303.2mm 212.8mm*88.3mm*272.3mm | ||
| 重量 | 4kg(8.81bs) | ||
| 安全設計 | UL-1244,CSA1010,EN61010 | ||
| EMC測試 | MIL-461C,EC55011,EN50082-1 | ||
| 振動和沖擊 | MIL-T-28800-Type 111,Class5 | ||
| 噪聲 | 30dBa | ||
| 預熱時間 | 1小時 | ||
| 保修期 | 標準的3年保修期 | ||
注釋:
[1]工作溫度超出18℃ 至28℃ 范圍時,每變化1℃輸出幅度和偏置指標增加1/10
[2]啟動自動量程
[3]支流偏置設置為0V
[4]低幅度時的寄生噪聲一般被限制在-75dBm
[5]工作溫度超出18℃至28℃范圍時,增加10ppm
[6]FSK使用觸發輸入(1MHzzui大值)
[7]僅允許6MHz以上的正弦波和方波有“無限”脈沖串技數
