深圳市儀租電子有限公司為您詳細介紹:
8648A★在整個2.5GHz范圍內,電平精度±1dB信號發生器
★在500MHz上4Hz的剩余調頻
★電子衰減器(1GHz型)
★輸出功率為+10/+13~-136dBm
★操作簡單、可靠
★產生尋呼信令(HP8648A選件1EP)

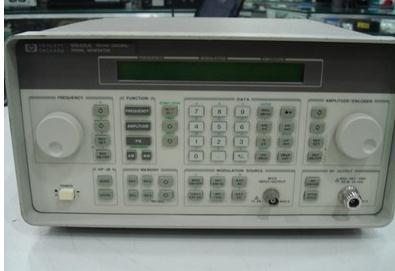

HP8647A和8648A/B/C/D合成信號發生器8648A信號發生器
經濟型信號發生器的*
HP8647A和8648A/B/C/D系列合成信號發生器性能穩定、可靠、價格低廉。這幾種信號發生器具有對接收機進行半自動測試所需的特性,可用于100kHz~4000MHz頻率范圍的多種通用應用場合。信號發生器
可靠性高、使用簡單
按照HP公司的嚴格質量規范,這幾種信號發生器提供穩定*的性能。HP8647A和HP8648A的全電子化衰減器很容易處理上百萬次幅度轉換,且輸出電平高度重復。 便于使用的面板接口能縮短操作者的熟悉過程并提高工作效率。以功能塊方式配置的面板加快了測試程序的建立并簡化操作。
制造業和半自動測試的理想儀器8648A
HP 8647A和8648系列是制造大批量產品如無繩、尋呼機和雙向無線電通信臺的理想儀器。HP8647A是提供重要性能的基本型號。HP8648系列除可選用的高功率、脈沖調制和波形調制之外,在頻率范圍、剩余調頻、電平精度和相位噪聲方面都有改進。HP8648系列直到2.5GHz都具有±1dB幅度信號發生器
精度。所有各種型號都提供了超穩定的直流調頻、在低于100 MHz的頻率上載頻精度為±500Hz和低的射頻泄漏。
若干應用如接收機調諧和調整都受益于簡單的用戶接口。這幾種信號發生器易于學習和使用,從而不再需要經驗豐富的操作人員。由于具有300個全存儲寄存器和10個可由用戶定義的序列,故信號發生器很容易適應任何測試過程。一旦將設置儲存到寄存器內,操作人員即可過前面板或遙控鍵盤(HP83300A)迅速對其編程。此外,HP83301A存儲器接口還提供將寄存器信息從一臺HP8647/48傳送至另一臺的手段。
對于自動測試應用場合,HP8647/48提供了完整的GPIB編程和使用SCPI編程碼。此外,HP8648系列通過提供與HP8656B與HP8657A/B信號發生器*兼容的GPIB碼而降低了軟件開信號發生器
發成本。
經濟有效的尋呼機測試新方法8648A
HP 8648A與選件1EP聯用為尋呼機測試提供了一種經濟的單臺解決方案。選件1EP能為HP8648A增添用于PDCSAG、FLEX和FLEX-TD制式的尋呼機編碼功能。在進行尋呼機測試時,HP8648A與選件1EP聯用能給出優良的頻率精度、頻偏精度和直流調頻性能。
主要技術指標
頻率
HP8647A:250 kHz~1000 MHz
HP8648A:100kHz~1000 MHz
HP8648B:9 kHz~2000 MHz信號發生器
HP8648C:9 kHz~3200 MHz
HP8648D:9 kHz~4000 MHz
分辨率
HP8647A:1Hz;
HP8648A/B/C/D:0.001 Hz
顯示:10 Hz8648A
轉換速率(典型值)
HP8647A:<120ms
HP8648A/B/C/D:<1001 MHz:<75 ms; ≥1001 MHz:<100 ms
精度(預熱1小時之后且在1年校準期以內):信號發生器
典型值為±3×10-6×載波頻率(以Hz為單位);
對于選件1E5為±0.15×10-6×載波頻率(典型值為±0.072×10-6×fc)
內部基準振蕩器
精度和穩定度(與校準調整相關,預熱1小時之后且在1年校準期以內), ±老化率±溫度影響±電源電壓影響
標準時基 | 選件1E5 | |
老化率 | <± 2 ppm/年 | <±0.1 ppm/年 <±0.0005 ppm/日 |
溫度影響 | <±1 ppm | <±0.01 ppm |
電源電壓影響(±0.5%時) | <±0.5 ppm |
輸出:10 MHz時,典型值>0.5 V rms(50Ω負載)
外部基準振蕩器輸入:接受2、5、10MHz±5ppm的輸入,電平范圍為 0.5~2Vrms(50Ω負載)信號發生器
頻譜純度
諧波(輸出≤4dBm):<-30dBc
分諧波(輸出≤+4dBm):8648A
<1001MHz:-60dBc;信號發生器
>1001MHz:-50dBc;
>3200MHz:-40dBc;
非諧波:(≥5kHz偏移,≤+4dBm輸出電平)
HP 8647A:<-60 dBc(220~250 MHz,-55 dBc)
HP 8648A/B/C/D:
<-249 MHz:<-55 dBc;
<2001 MHz:<-54 dBc信號發生器
8648A<-1001 MHz:<-60 dBc;
≤4000 MHz:<-48 dBc
剩余調制(CCITT,rms)
HP 8647A
<249 MHz:<20 Hz,典型值<11 Hz
<501 MHz:<10 Hz,典型值<6 Hz
≤1000 MHz:<20 Hz,典型值<1 Hz
HP 8648A/B/C/D
<249 MHz:<7 Hz,典型值<4 Hz
<501 MHz:<4 Hz,典型值<2 Hz8648A
<1001 MHz:<7 Hz,典型值<4 Hz信號發生器
<2001 MHz:<14 Hz,典型值<8 Hz
≤4000 MHz:<28 Hz,典型值<12 Hz
單邊帶相位噪聲(在20 kHz偏移處的典型值)
