西門子連接電纜6ES7 368-3BB01-0AA0

西門子連接電纜6ES7 368-3BB01-0AA0

6ES7368-3BB01-0AA0 SIMATIC S7-300,連接電纜在 IM 360/IM 361,1M 之間

希殿電氣技術(上海)有限公司

 聯系人：康奎

:

工作:

：
：201501
地址：上海市金山區楓經鎮楓蘭路128弄

圖注：

① LED

② 前面板下：

PROFINET 接口，2 個 8 針 RJ-45 插口

安全功能： 內部受保護子網接口

③ 前面板下：

- 24 VDC 電源插座

- 用于設置接地連接的滑塊

④ 訂貨號

⑤ CPLUG（后置）

⑥ 前面板下：

MAC 地址和固件版本印字

⑦ 前面板下：

千兆位接口，1 個 8 針 RJ-45 插口

安全功能： 掛鎖符號用于標識外部非安全子網的接口。

⑧ X = 硬件產品版本的占位符

應用

應用

CP 343-1 Advanced 通信處理器用于在 SIMATIC S7-300 或 SIMATIC C7-300 自動化系

統或 SINUMERIK 840D 電源線中運行。 它允許將 S7-300 與工業以太網相連接，并支持

PROFINET。

集成安全

利用不同安全措施（例如防火墻、NAT/NAPT 路由器和 IPsec 隧道上的 VPN（Virtual

Private Network，虛擬網絡））的組合，CP 可保護各個 S7-300 站甚至整個自動化

單元免受未經*的訪問。

CP 包括以下接口：

● PROFINET 接口（以太網接口）

CP 中集成了具有 IRT 功能以及自動跨接、自動協商和自動檢測的 2 端口交換機。此 2

端口交換機允許 CP 集成到帶介質冗余的總線或環網中。

在組態中可單獨禁用每個端口。

說明

只有 PROFINET 接口提供以下服務或特性：

PROFINET

已編程的通信連接（程序塊 IP_CONFIG）。

屬性與服務

1.2 增強的功能

用于工業以太網的 S7 CP CP 343-1 Advanced

14 設備手冊, 06/2012, C79000−G8952−C202-04

● 千兆位接口

CP 還具有符合千兆位標準 IEEE 802.3ab 的以太網接口。 這獨立于 PROFINET 接口

并支持自動跨接、自動協商和自動檢測。 例如，該千兆位接口可用于連接到 PG/PC

或更高級別的公司網絡。

可在組態中禁用該端口。

千兆位接口允許通過防火墻和 VPN 安全連接到外部網絡。 CP 支持保護功能：

– 保護運行 CP 的 S7 站

– 保護連接到 PROFINET 接口的內部網絡。

1.2 增強的功能

CP 343-1 Advanced (GX31)（固件版本 V3.0）相較于CP 343-1 Advanced (GX30)（固件版本

V1.3.1）的增強功能

要使用下列新特性，需要 STEP 7 V5.5 + SP2 + HF1 組態工具，請參見組態 (頁 44)部

分。

● 安全功能

功能： 防火墻、NAT/NAPT 路由器、通過 IPsec 隧道實現的 VPN（Virtual Private

Network，虛擬網絡）、HTTPS、FTPS、NTP（安全）和 SNMPv3

● PROFINET IO

– IRTtop（IRT 選項“高性能”(High performance)）作為 IO 設備

– 在 STEP 7“智能設備”(I-device) 對話框中將 CP 組態為 IO 設備（和以前一樣，使用

GSDML 文件）

– 只可使用 STEP 7 V5.5 組態用作 PROFINET IO 中 IO 設備的 CP 的共享設備功

能。

屬性與服務

1.2 增強的功能

用于工業以太網的 S7 CP CP 343-1 Advanced

設備手冊, 06/2012, C79000−G8952−C202-04 15

● 使用 PROFIenergy 功能

這需要“SIMATIC_NET_CP”庫中針對 CP 343-1 的以下 PROFIenergy 程序塊與以上列

出的 STEP 7 版本結合使用：

– PE_START_END_CP、PE_CMD_CP、PE_I_DEV_CP 和允許使用 PROFIenergy

的 ET 200S 電源模塊的程序塊 DS3_WRITE_CP。

– 有關 PROFIenergy 響應數據的補充程序塊 FC0 到 FC8，請參見Standard

Library。

可在在線幫助和程序塊手冊中找到程序塊的文檔，請參見“參考”/10/ (頁 108)。

● 用于 FTP 服務的擴展程序塊 FTP_CMD 允許建立安全的 SSL 連接。

● 用于連接診斷的新程序塊 FB10 AG_CNTEX

固件版本為 V3.0 的 GX31 的功能增強 - 無論使用何種組態工具

● 千兆位接口上的* PROFINET IO 診斷

● 高級 Web 診斷（HTTP 訪問），帶有以下附加選項：

– 具有以下功能的更新中心：

通過 Web 下載固件

更新 IP 訪問控制列表

下載診斷緩沖區文本語言文件（STEP 7 格式），以用于機架中的新模塊和更改語

言。

– 拓?fù)浔硎?/p>

– S7 連接的診斷

– 已組態安全功能的狀態

– 模塊標識

– 擴展共享設備的 Web 診斷

● SNMP： 支持 MRP 監視 MIB

● 支持 C-PLUG 256，自由使用 128 MB 閃存文件系統

咱們工程師的故事

“羊群效應”：指的是人們對于某些行為養成了固定模式的習慣，進而在做其他類似事的時候，就會親不自禁按照這種習慣去做。STEP7操作中也經常有類似的“羊群效應”，這就讓我慢慢道來。

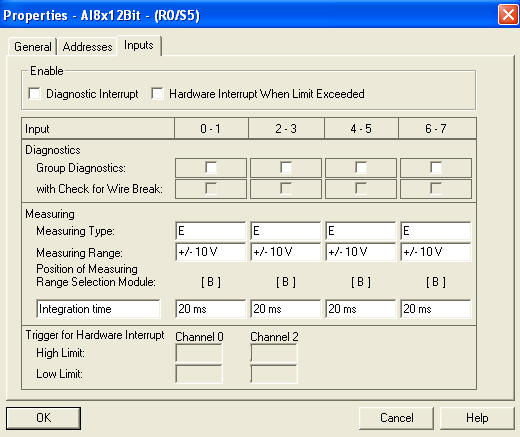

SM331 7KF02 8通道模擬量模塊，是大家zui熟悉的模擬量輸入模塊，它的組態如圖1，每個通道組由兩個通道組成，組態中一共有4個通道組需要配置。于是，習慣了7KF02的用戶們，就要犯錯了。





圖1

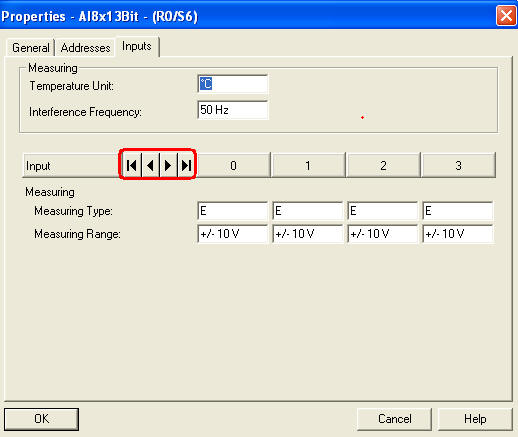

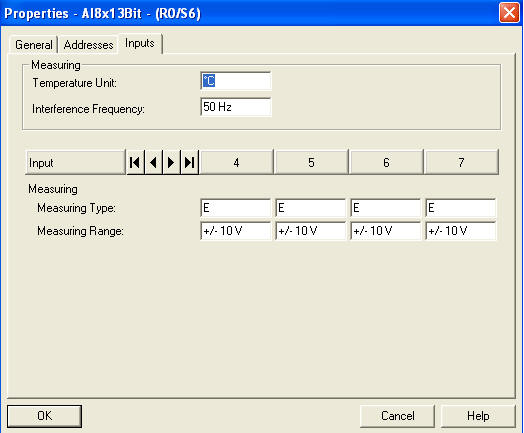

請看圖2 和圖3，SM331 1KF02 8通道模擬量輸入的組態，您可看好了，咱這可有個翻頁呢，這里的8個通道可是分開設置的，可別當7KF02操作，一頁就當搞定了。典型問題，前4個通道正常，后四個不正常。



圖2




圖3

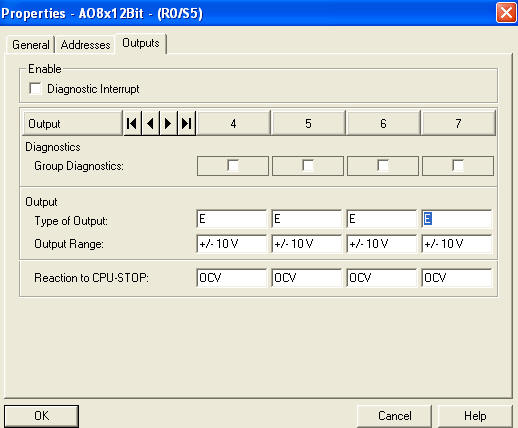

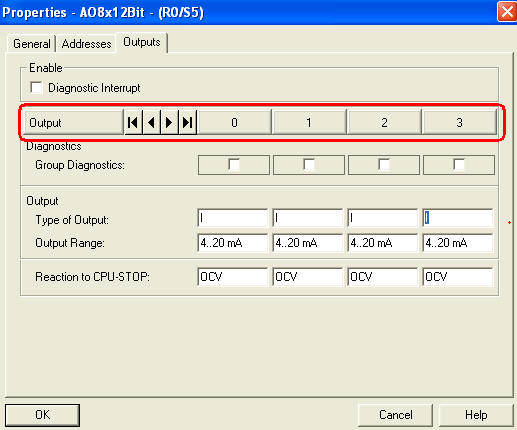

同樣的問題，8通道輸出模塊6ES7 332-5HF00-0AB0也有，見圖4 ，5。典型問題，電流輸出，前四個通道正常，后四個通道始終是25ma（電壓輸出的zui大短路電流）。



圖4



圖5



類似的模塊還有很多，所以提醒我們組態的時候一定要心細，看仔細了，這樣的“羊群效應”問題*是可以避免的。
