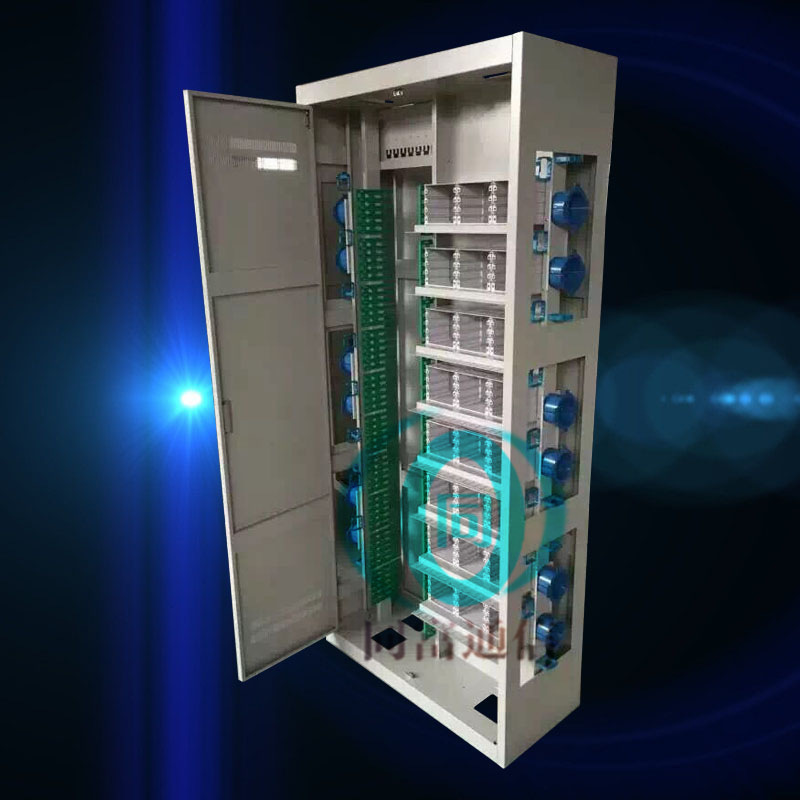

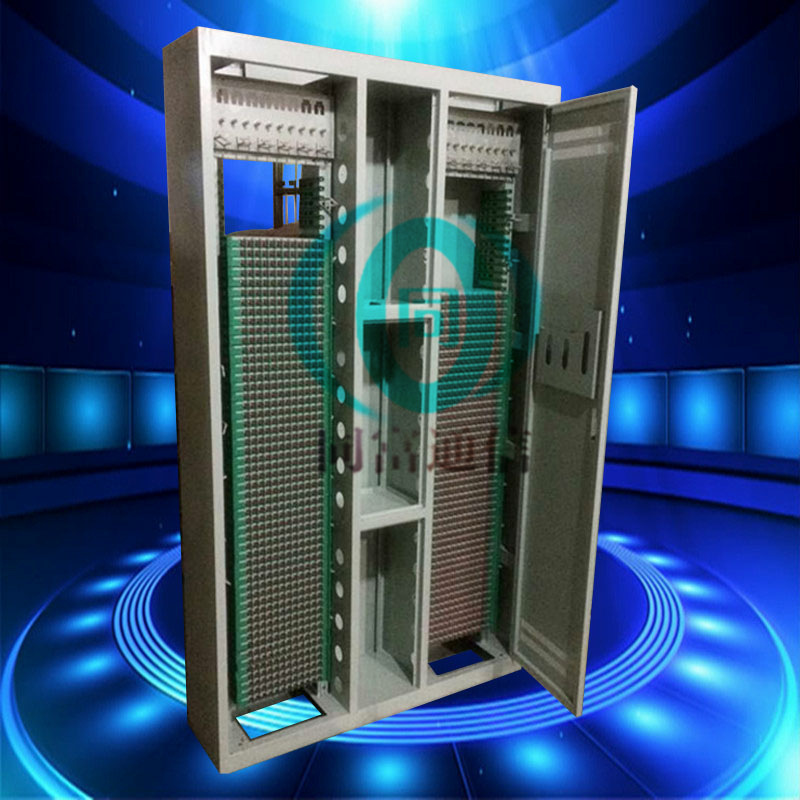

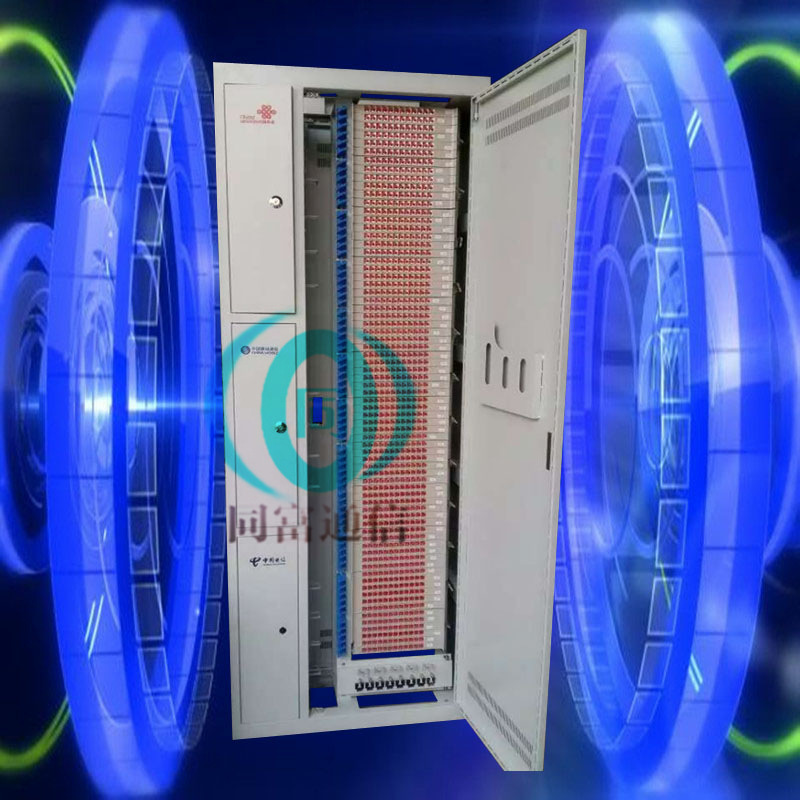

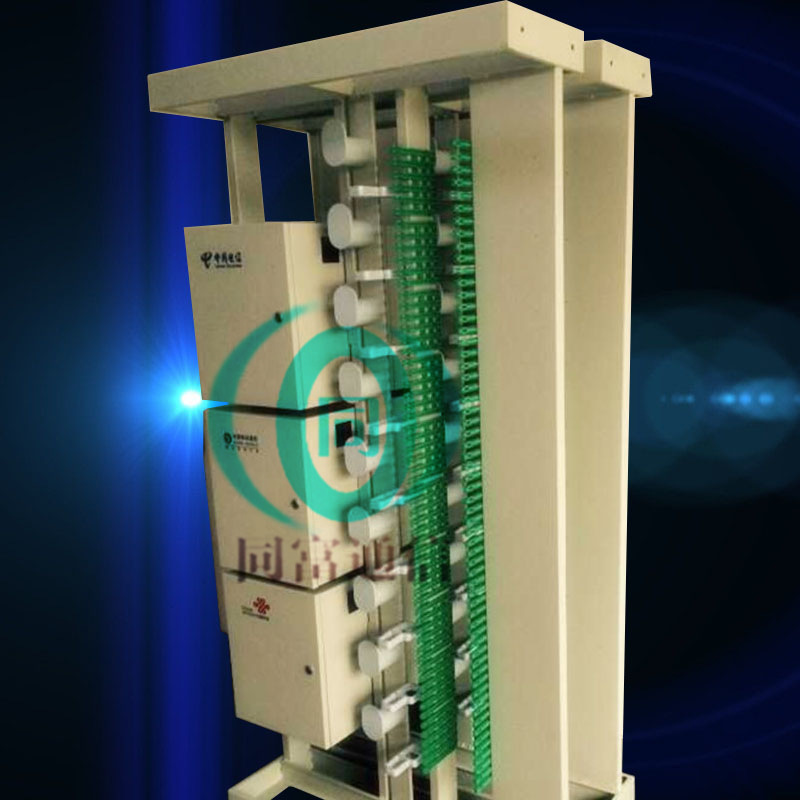

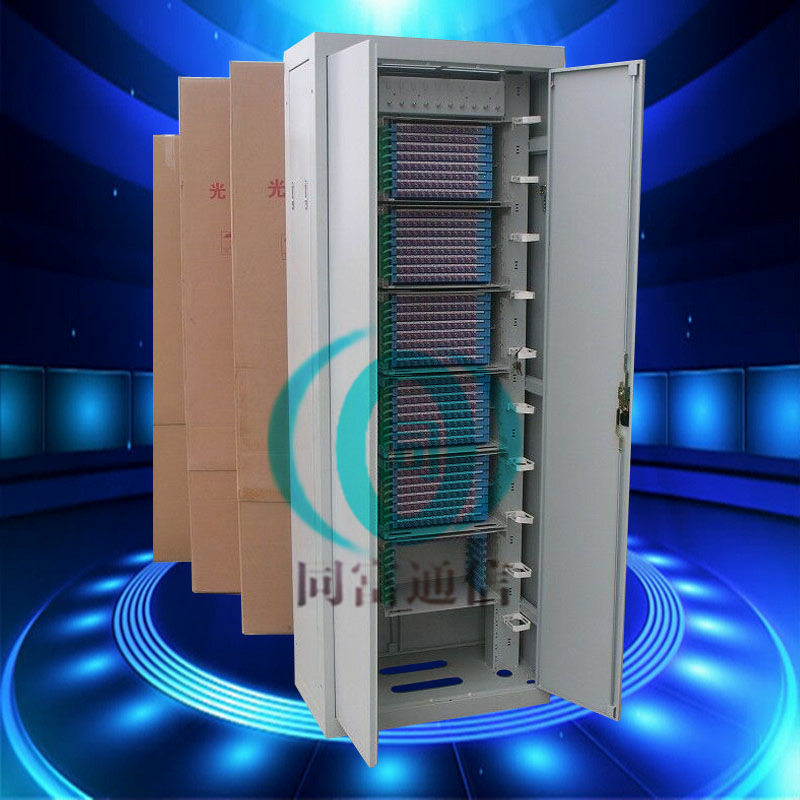

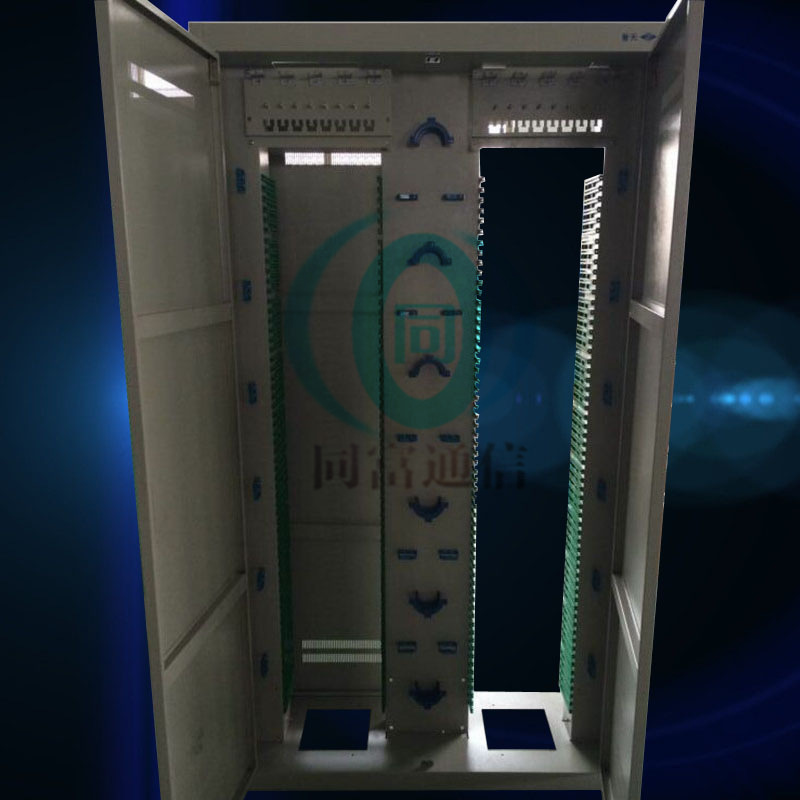

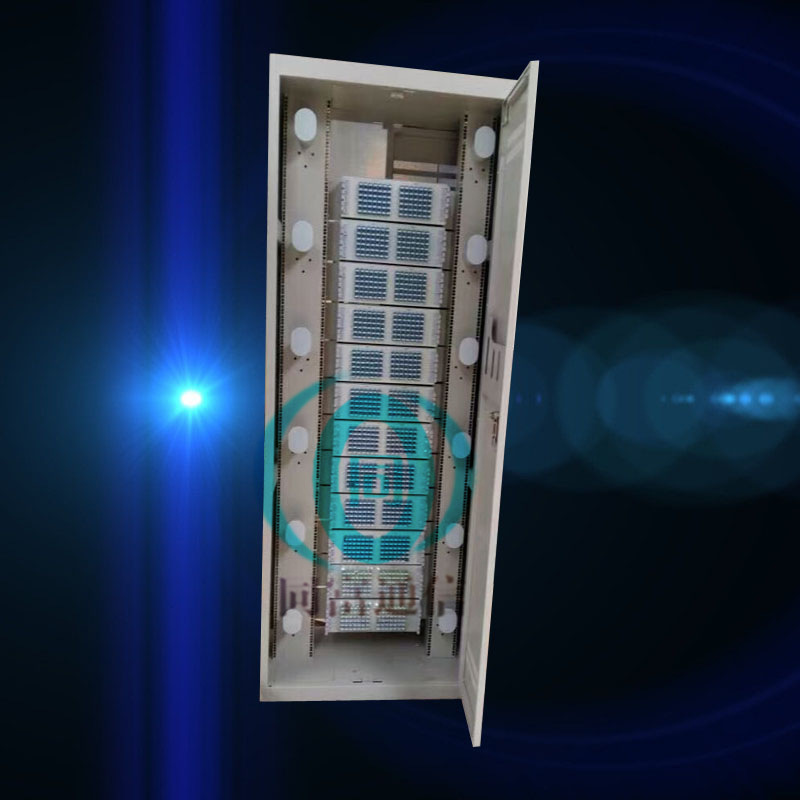

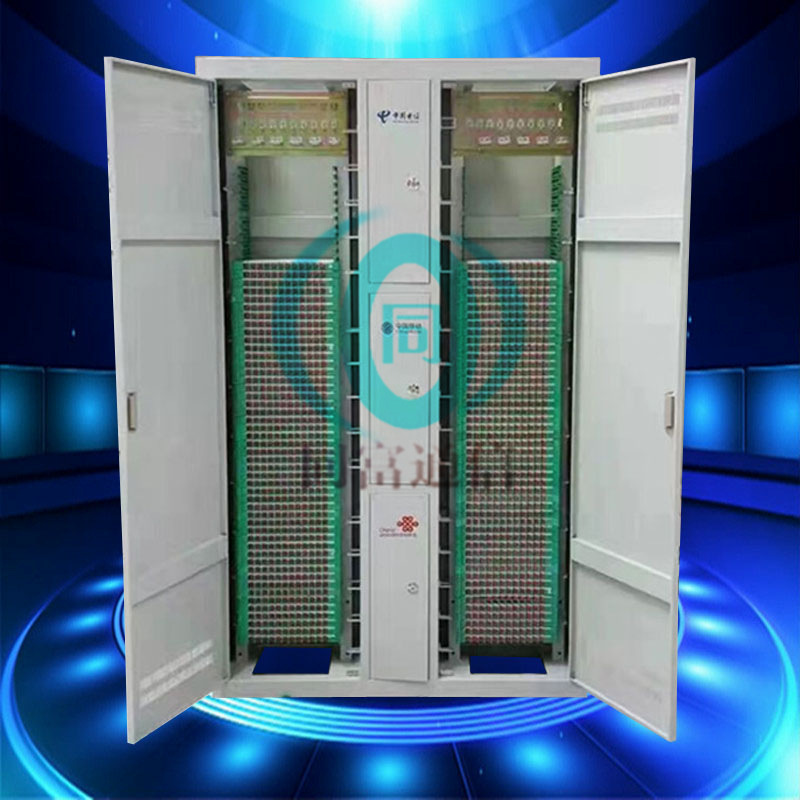

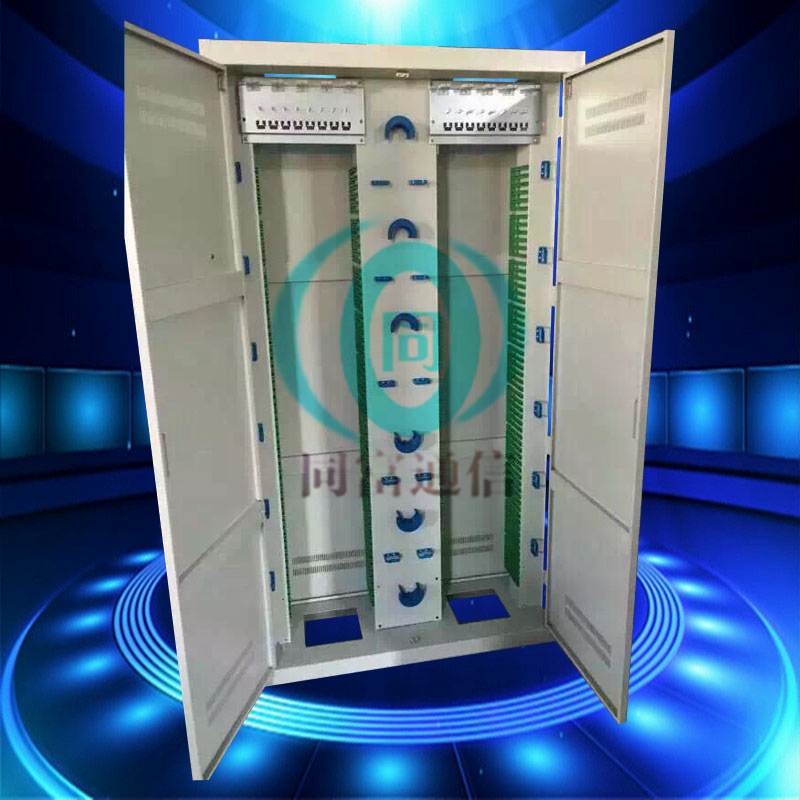

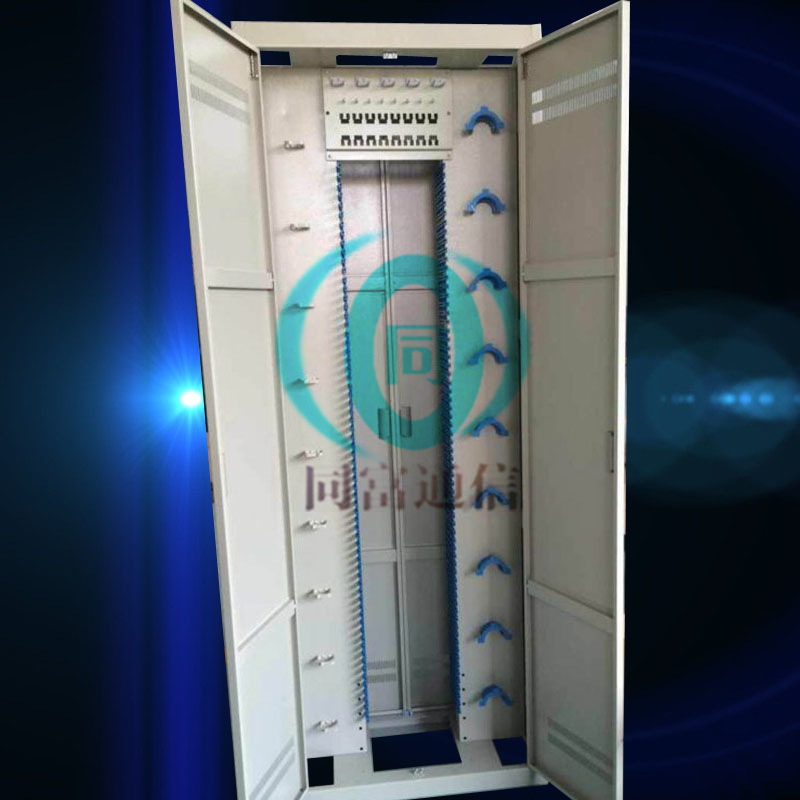

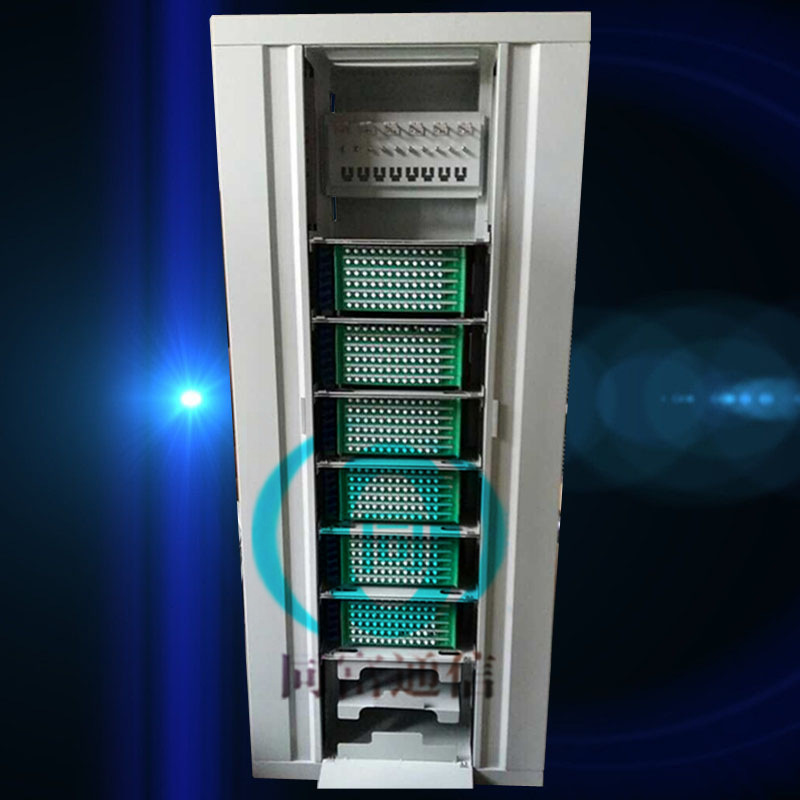

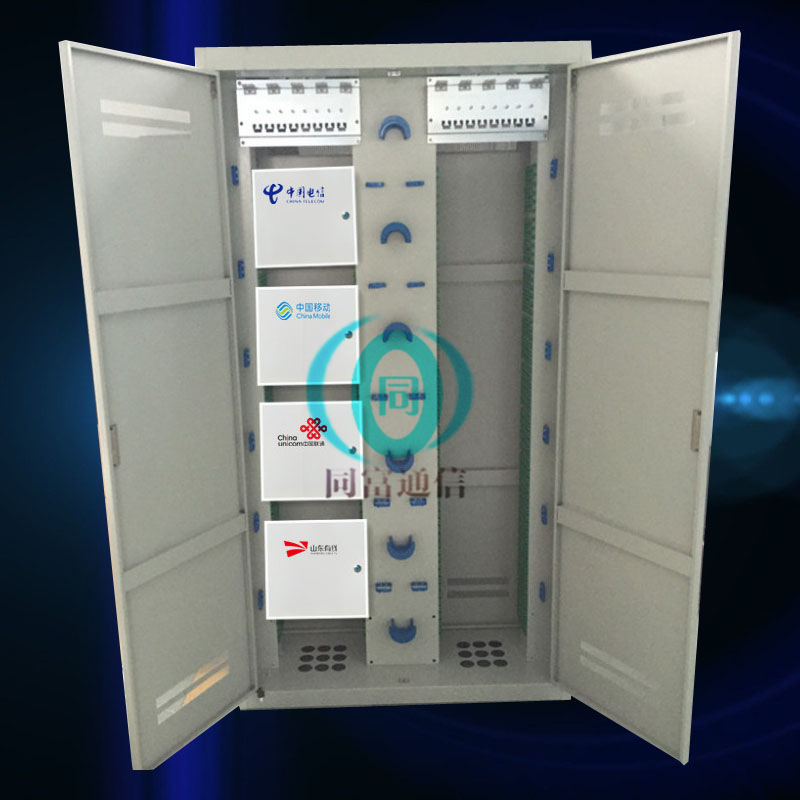

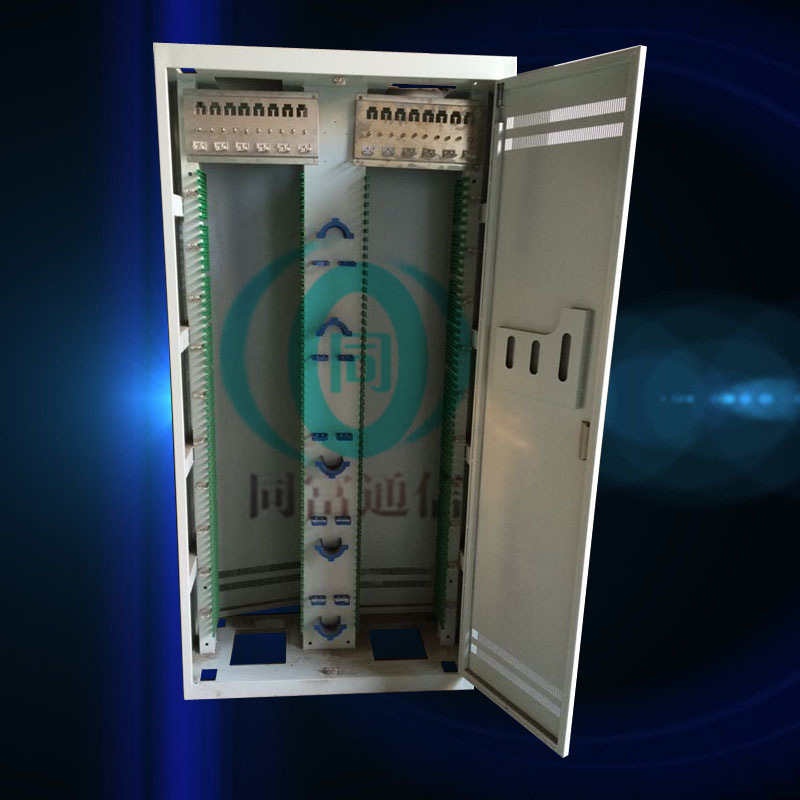

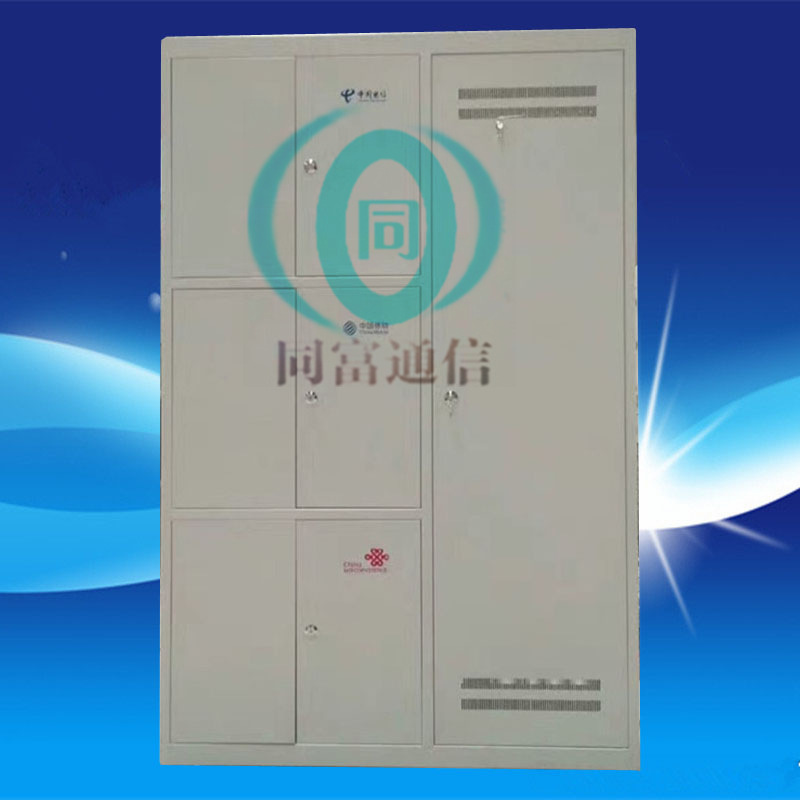

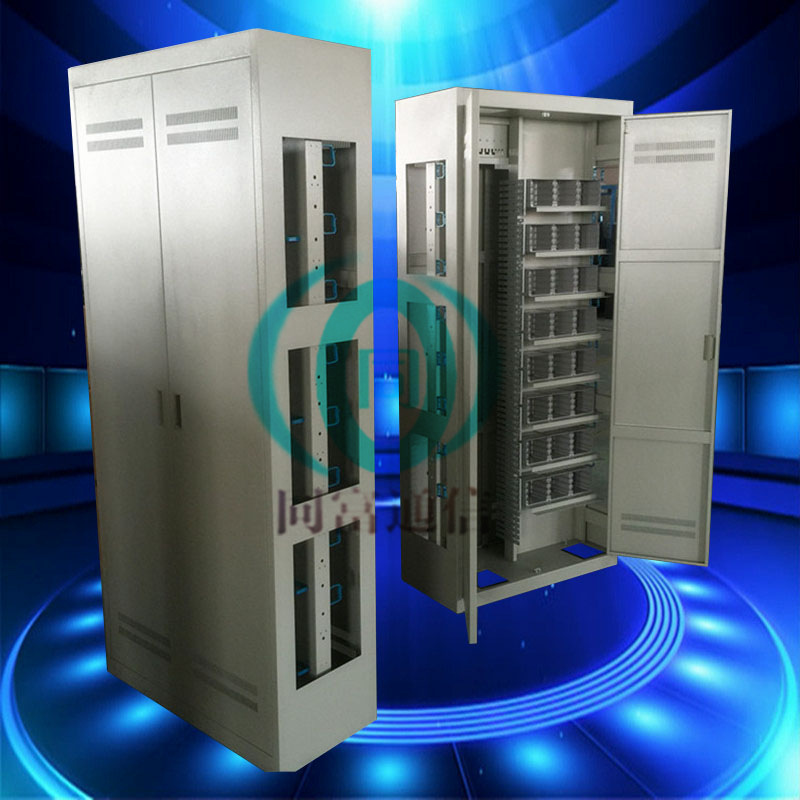

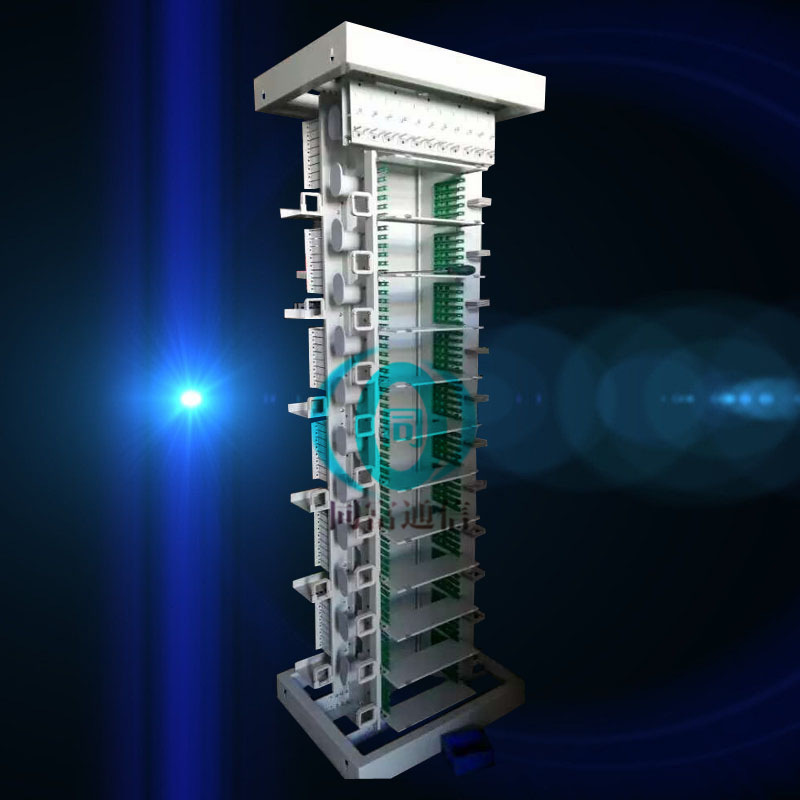

1440芯ODF光纖配線架圖文詳細介紹//室內1440芯ODF光纖配線架

1440芯ODF光纖配線架圖文詳細介紹//室內1440芯ODF光纖配線架：為現在通信配線設備中的主要設備.ODF光纖配線架可以對光纜纖芯和尾纖起到保護功能。1440芯ODF光纖配線架|室內1440芯ODF光纖配線架|三網合一1440芯ODF光纖配線架|中心機房1440芯ODF光纖配線架|廣電網絡1440芯ODF光纖配線架|中國電信1440芯ODF光纖配線架|中國移動1440芯ODF光纖配線架|中國聯通1440芯ODF光纖配線架|ODF光纖配線架|1440芯光纖配線架|ODF光纖配線架既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入*的設備。









ODF光纖配線架使用說明書

目錄

PY-ODF系列光纖配線架

1　概述

1.1　　本規范書適用于PY-ODF系列光纖配線柜的結構設計、性能及技術指標、安裝和調試等方面的技術要求。

1.2　　本規范書未對一切技術指標及細節作出規定，也未充分引述有關標準和規范的條文。

2　產品說明與技術參數

2.1　產品名稱：光纖配線柜

2.2　產品組成：鈑金柜體、光纜引入固定開剝裝置、熔配單元、皮線光纜引入固定裝置、適配器、集成尾纖等附件

2.3　結構特點說明：

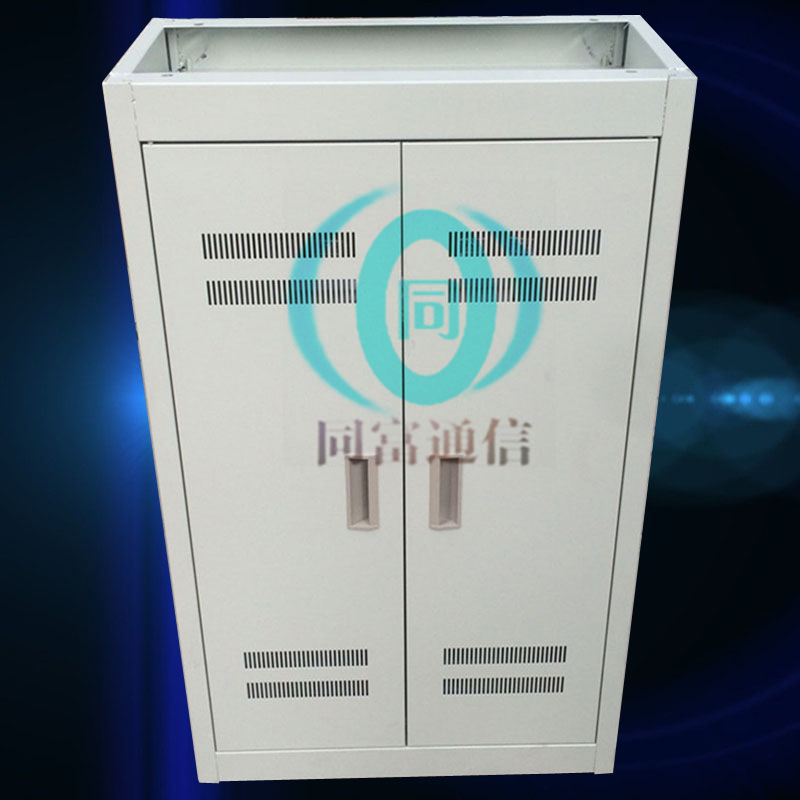

▲　　　光纖配線柜外形尺寸為　800（寬）×2600/2200/2000（高）×400mm（深）

▲　　　模塊化設計，容量大，密度高；

▲　　足夠的光纜引入空間及固定位置，滿足多根、小芯數光纜引入的要求；

▲　　適配器安裝傾斜　30°角，避免弧光直射入眼并保證光纖彎曲半徑；

▲　　可滿足不同環境的安裝要求；

▲　　完善的接地裝置、安全可靠；

▲　　走纖路由標識清晰、完善，方便維護與管理

2.4　進纜方式：可采用上進上出，上進下出，下進下出，下進上出。

2.5　依據標準：產品應嚴格遵循以下行業標準

▲　　YD/T778-2006　《光纖配線架》

▲　 YD/T895-1997　　《SC/PC　型單模光纖活動連接器技術條件》

▲　 YD/T826-1996　　《FC/PC　型單模光纖活動連接器技術條件》

2.6　技術參數

a)　　使用環境要求：　

▲　　工作溫度：-40℃～ 85℃　

▲　　儲藏溫度：　-40℃～ 85℃

▲　　工作相對濕度：≤85%（ 30℃ ）

▲　　大氣壓力：70Kpa～106Kpa

b)　　外觀：

▲ 涂覆層表面光潔、色澤均勻、無流掛、無露底，鈑金件表面無毛刺、銹蝕等缺陷；　

▲　　塑料件表面光潔，顏色均勻無明顯差異，無裂紋、劃傷；
