648芯三網合一光纖配線柜_價格【三網合一光纖機柜_廠家】

三網合一光纖配線柜價格、三網合一光纖配線架、三網合一ODF光纖配線柜、三網合一ODF光纖配線架，648芯三網合一光纖配線柜_價格【三網合一光纖機柜_廠家】

型號：144芯、288芯、432芯、576芯、720芯

材質：冷軋板、不銹鋼：_價格【三網合一光纖機柜_廠家】
使用區：移動 聯通鐵通電信 FTTH FTTB FTTX FTTP

576芯ODF光纖配線架■產品說明:
GPX80-系列光纖交接箱符合YD/T 988行業標準，適于FTTH網絡中的光分配點。能完成光纜的引入、固定及開剝保護，光纖的熔接、保護，尾纖的儲存、停泊及路由管理等功能；提供光纖直熔功能、無跳纖配線功能。能根據客戶的要求安裝插片式光分路器、波分復用器等增值模塊單元。廣泛應用于ODN光纖通信網絡中。

undefined

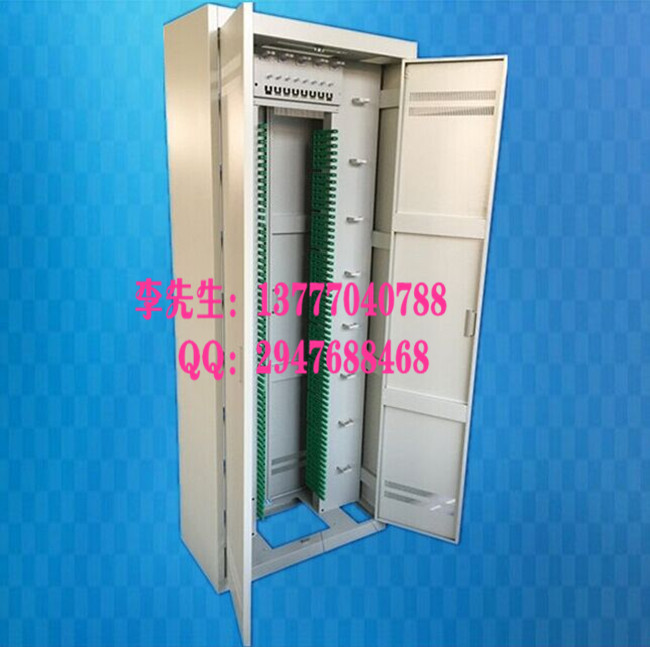

光纖配線架

機架采用優質鋼及鋁型材作材料，經電鍍、氧化、噴塑處理，結構堅固，外形美觀。

產品介紹：

產品特點：

機架采用優質鋼及鋁型材作材料，經電鍍、氧化、噴塑處理，結構堅固，外形美觀。
單元化設計，配置靈活，根據需要可安裝配線單元、貯纖單元（可選）、熔接單元，熔接配線分體，層次清楚便于管理。全正面結構，方便操作，維護。
部件均采用模塊化設計，可以通過模塊的靈活搭配來實現不同的功能組合，使不同型號的產品組件具有通用性和互換性。
產品嚴格按YD/T778《光纖配線架》標準執行。有可靠的光纜固定接地保護裝置。

工作條件：

工作溫度：+5℃～+40℃
相對濕度：≤85%(+30℃時)
大氣壓力：70kPa～106kPa

技術要求(光纖部分)：

標稱工作波長：850nm，1310nm，1550nm。
光纖活動連接器插入損耗：≤0.3 dB。
光纖活動連接器回波損耗：≥45dB(PC型)。
機架高壓防護接地裝置與機架間的耐電壓≥3000V(DC)/1min，不擊穿、無飛弧。
機架高壓防護接地裝置與機架間的絕緣電阻≥1000MΩ/500V(DC)。
機械耐久性：整套光纖連接器插拔500次后，無機械損傷，插入損耗變化量≤0.2dB，回波損耗變化量≤5dB。
機內塑料件均采用阻燃材料，達FV-0級要求。
光纖配線全程曲率半徑控制，保證曲率半徑≥30mm(內控40mm)。

訂貨指南：

型號名稱	規 格	容量	備注
型號名稱	高×寬×深	容量	備注
GPX82-1-1型光纖配線架	2600×900×300	576芯	全正面操作
	2200×900×300	432芯
	2000×900×300	288芯
	2600×840×300	576芯
	2200×840×300	432芯
	2000×840×300	288芯
	2600×800×300	576芯
	2200×800×300	432芯
	2000×800×300	288芯

數字配線架

產品介紹：

●機架采用鋼質材料，強度高，表面經噴塑處理，外形美觀大方
●機架為半封閉式結構, 全正面化操作
●采用單元式結構,配置安裝簡便快捷
●采用表面鍍金的同軸連接器, 接觸電阻低, 連接可靠
●單元體采用組合旋轉結構, 單元體可向下旋轉90度 , 方便電纜頭成端操作
●具備完善的接地系統
●標識系統清晰完善 undefined

?
288芯ODF光纖配線架技術參數
1、工作溫度:+5℃~+40℃
2、相對濕度: ≤85% (+30℃時)
3、大氣壓力: 70KPa~106KPa
4、特性阻抗: 75Ω
5、工作速率: 2Mb/s、8Mb/s、34Mb/s、45Mb/s、 140Mb/s、155Mb/s
6、同軸連接器接觸電阻：外導體≤2.5mΩ，內導體≤10mΩ
7、絕緣電阻: ≥1000MΩ /500V±50V(DC)
8、耐電壓: ≥1000V(AC、50Hz) /1min,無擊穿、無飛弧
9、回線間串音防衛度: ≥70dB(50KHz~233MHz)
10、介入損耗: ≤0.3dB(50KHz-233MHz)
1 1、回波損耗: ≥18dB(50KHz-233MHz)
12、拉脫力: >50N
13、機械耐久性: ≥1000次

288芯ODF光纖配線架結構特點
●本設備為単元式結構, 使用75Ω同軸連接器, 方便安裝、使用和擴容。
●鋼質機架、開架式結構,設計簡沽,并有走線和跳線用的過線圈機架, 支架和同軸連接器屏蔽罩均采用靜電環氧噴塑,外觀美觀,防腐性能強。
● 同軸連接器端子盒良好的屏蔽性能及良好的互換性保證了設備主要技術指標的穩定。
●高、低端単元體間采用跳線焊接,單元體可旋轉90度,方便電纜焊接。

■產品特點:
1.采用SMC箱體和鈑金箱體和不銹鋼箱體，模塊化結構，光纜的引入開剝、調度可實現全正面操作
2.一體式熔接儲纖模塊，可實現尾纖的全盤存，全停泊
3.能同時滿足帶狀光纜與非帶狀光纜的使用需求
4.主干與配線端路由分開，可實現無交叉跳纖，調線、維護方便

■ 技術指標:
使用條件：
1.工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃)
2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70℃
3.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B
4.回波損耗≥45dB;附加損耗≤5dB
5.插拔耐久性壽命>1000次
6.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
7.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象
適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.

■ 產品規格:

序號	名稱	型號	安裝方式	外形尺寸高寬深	zui大容量（芯)
01	24芯光纖交接箱(掛墻式)	GPX80-A24	SMC:	420×320×120	24
02	48芯光纖交接箱(掛墻式)	GPX80-A48	SMC:	450×315×185	48
03	72芯光纖交接箱(掛墻式)	GPX80-A72	SMC:	450×315×185	72
04	144芯光纖交接箱(落地式)	GPX80-B144	SMC:	960×525×325	144
04	144芯光纖交接箱(落地式)	GPX80-B144	不銹鋼:	450×315×185	144
05	288芯光纖交接箱(落地式)	GPX80-B288	SMC:	1150×750×325	288
05	288芯光纖交接箱(落地式)	GPX80-B288	不銹鋼:	1450×750×320	288
06	576芯光纖交接箱(落地式)	GPX80-B576	SMC:	1450×750×620	576
06	576芯光纖交接箱(落地式)	GPX80-B576	不銹鋼:	1450×750×640	576
