1.平臺概述

1.1.概述

近年來，我電氣火災多發，屢屢造成重大人員傷亡和財產損失。據統計，2011年至2016年，我共發生電氣火災52.4萬起，造成3261人死亡、2063人受傷，直接經濟損失92億余元，均占全火災總量及傷亡損失的30%以上；其中重特大電氣火災17起，占重特大火災總數的70%。這些事故暴露出電器產品生產質量、流通銷售，建設工程電氣設計、施工，電器產品及其線路使用、維護管理等方面存在突出問題。

現實情況中，很多生產經營單位電氣線路老舊、線路隱患多且隱蔽性強，眾多小微企業缺乏專業電工，肉眼無法直觀發現電氣隱患，傳統的檢測手段難以及時排查各種隱患等系列難題，使得電氣火災的監測和預警很難落實到位。

近幾年來，隨著信息技術的不斷發展，種利用物聯網、云計算、大數據等先進技術實時探測電氣線路和用電設備安全隱患的用電安全信息綜合管理服務系統應運而生。

安科瑞憑借多年在電氣火災監控領域的豐富經驗和技術力量，瞻性的推出了AcrelCloud-6000安全用電管理云平臺，該平臺采用自主研發的剩余電流互感器、溫度傳感器和電氣火災探測器，對引發電氣火災的主要因素（導線溫度、電流和剩余電流）進行不間斷的數據跟蹤與統計分析，并將發現的各種隱患信息及時推送給企業管理人員，指導企業實現時間的排查和治理，達到消除潛在電氣火災安全隱患，實現“防患于未然”的目的。

用戶可以利用PC、手機、平板電腦等多種終端實現對用電監控預警平臺的訪問，查詢包括系統信息、實時數據、報警記錄等在內的各種信息，使用方便。利用該系統為用戶提供的低成本專業服務，能有效提升企業的消防安全管理和電氣設備安全水平，有效防范重大惡性火災財產損失、尤其是重大惡性人員傷亡責任事故的發生。

1.2.參考標準

GB14048.1  《低壓開關設備和控制設備總則》

GB14287-2014 《電氣火災監控系統》

GB13955-2005 《剩余電流動作保護裝置安裝和運行》

GB50016-2014 《建筑設計防火規范》

GB50116-2013 《火災自動報警系統設計規范》

GB50054-2011 《低壓配電設計規范》

1.3.應用場景

（）大型商場、超市；
（二）學校、養老院、福利院；
（三）車站、醫院、賓館等領域；
（四）勞動力密集型企業；
（五）易燃易爆倉庫；
（六）酒吧、網吧等娛樂場所；
（七）小餐館、門店及各種小微企業；
（八）木材加工、紡織、涉塵、噴涂、制藥等企業。

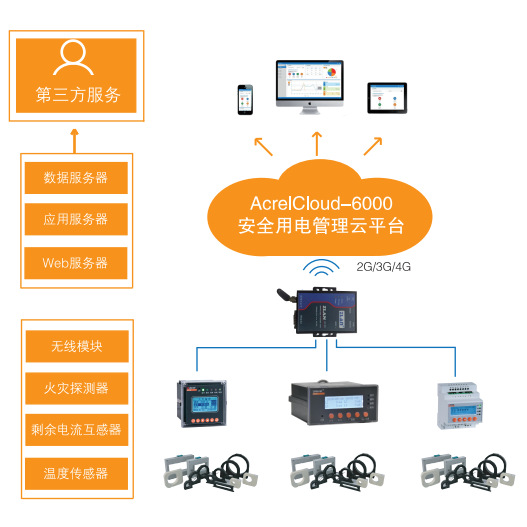

2.平臺結構

3.平臺主要功能

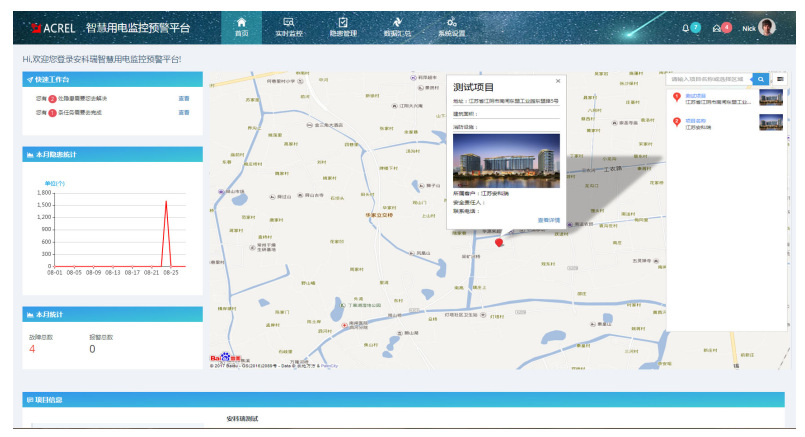

3.1.平臺頁

      平臺頁顯示快速工作臺、本月隱患和故障統計以及項目信息地圖導航， 快速工作臺顯示當需要處理的任務及報警消息，提高處理速度；地圖導航支持在電子地圖上顯示監控項目的分布情況，并在項目圖標上顯示客戶和人信息，點擊圖標可進入項目詳細信息。

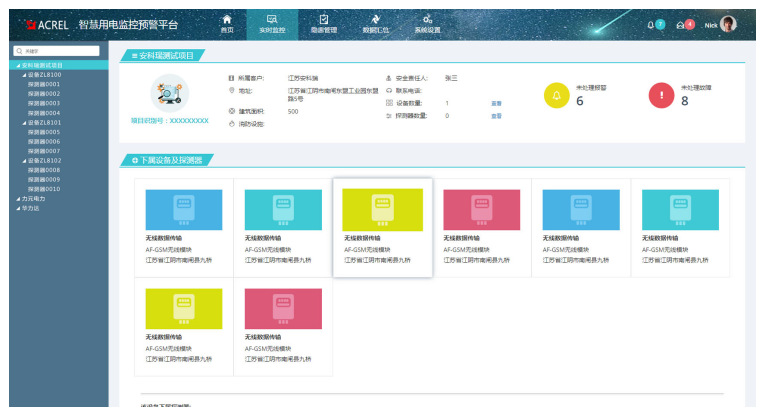

3.2.實時監控

實時監控可以查看項目名稱下的設備信息和探測器信息，探測器詳細信息包括項目名稱、所屬設備、剩余電流、溫度、三相電壓電流、DI、DO等實時狀態信息。同時具備權限的管理人員還可以對監控單元進行遠程復位、分合閘等操作。

24小時監視各探測點的剩余電流、溫度、電壓、電流、狀態等信息。

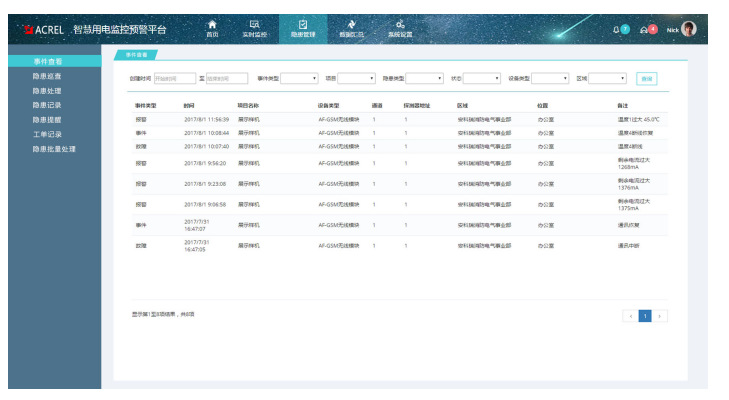

3.3.隱患管理

      隱患管理包括隱患巡查、隱患處理、隱患記錄、隱患提醒、工單處理和隱患批量處理等功能：

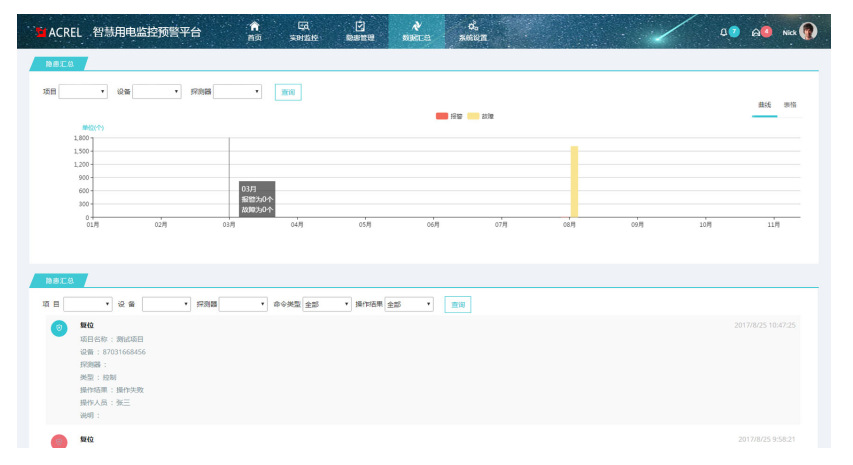

3.4.數據匯總

數據匯總菜單欄主要對平臺監測到的所有隱患和遙控記錄進行匯總展示，隱患記錄可以選擇曲線或者表格形式。

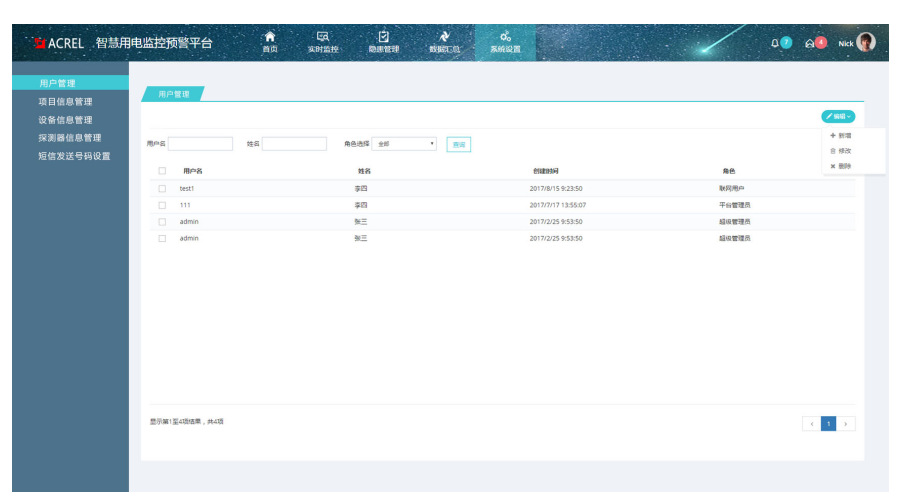

3.5.系統設置

平臺通過對用戶類型實施分級管理以實現高的信息安全，具備相應權限的用戶可以對項目信息、設備信息、探測器信息等隨時修改新。

3.6.遠程控制

具備權限的管理人員可以遠程設定探測器的各種參數值，或者對監控設備進行分閘、合閘、復位等操作方便管理，同時提高工作效率。

4.運行條件及指標

數據上傳頻率：2分鐘

通信方式：RS485、2G/3G/4G

并發訪問量：>=10000

歷史數據存儲：>=3年

客戶端運行設備：臺式電腦（WindowsXP以上），安卓系統移動設備（android 4.0及以上版本）

客戶端運行環境：Windows系統下使用谷歌、火狐、搜狗、360（極速模式）等瀏覽器訪問。

5.平臺配置

5.1 平臺服務器

注：建議按照我司提供的配置標準購買，或用戶自行租用阿里云資源；以上硬件配置如申請阿里云可忽略。

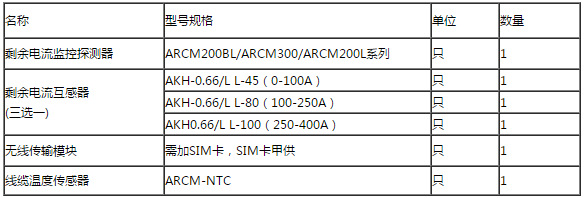

5.2 現場硬件配置

注：以上配置為針對1個回路選型，其中剩余電流互感器應根據現場回路電流大小選擇，根據實際三選。

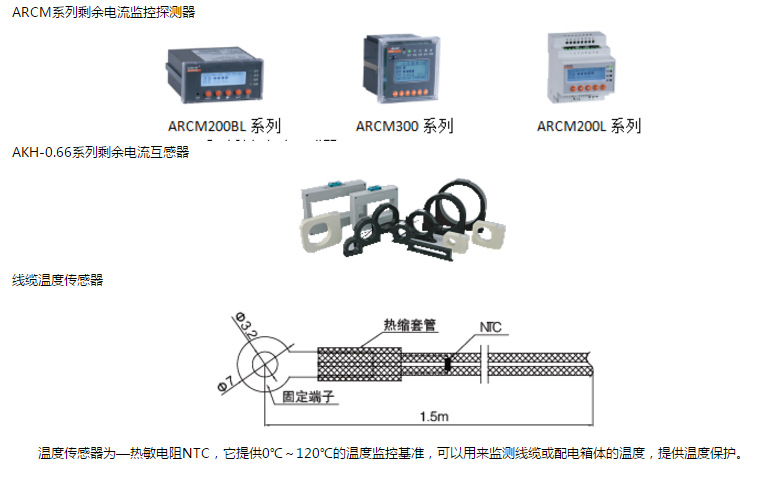

5.3 產品

6.業務模式

6.1安科瑞安全用電管理云平臺+數據托管方式

安科瑞協助、指導用戶完成硬件設備（包括電氣火災探測器、剩余電流互感器、溫度傳感器、無線模塊等）的安裝和調試，用戶將數據上傳至安科瑞安全用電管理云平臺，委托安科瑞管理，無需支付軟件平臺費用，只需根據接入的設備數量向安科瑞支付服務費，客戶通過WEB或APP訪問數據。

6.2用戶自建平臺

平臺建在用戶監控室內，客戶可以按照我方配置的硬件采購或者申請阿里云服務器。安科瑞協助、指導客戶完成平臺的建設和運管隊伍的培訓；如果客戶沒有技術力量維護，也可以選擇安科瑞提供的維護服務，并支付相關費用。
