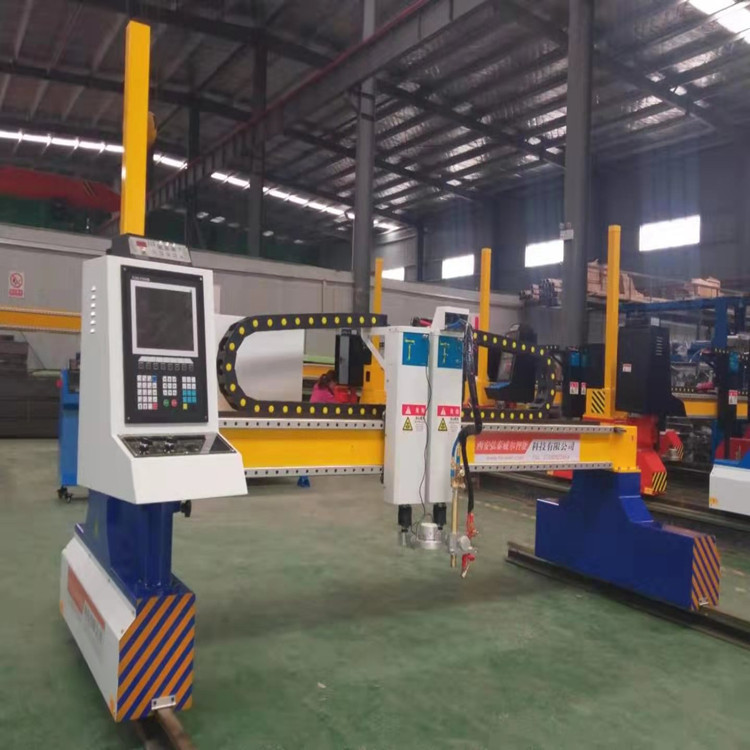

龍門式雙邊驅動高效率數控火焰等離子切割機

弘泰威爾智能科技有限公司

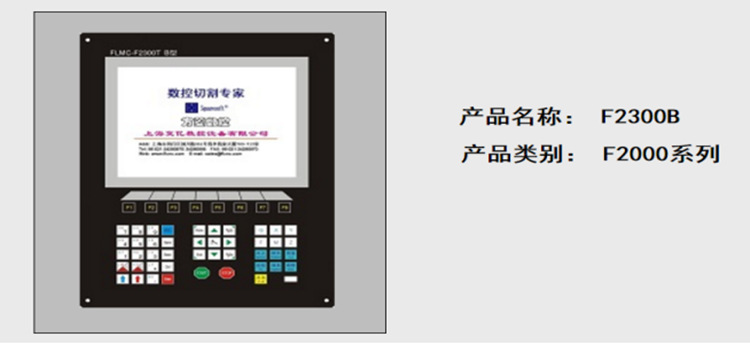

控制系統說明———F2300B火焰/等離子數控切割系統:

1.1系統特點

• 系統升級采用U盤升級方式，方便簡單、實用，提供升級服務
• 參數備份和參數還原
• 支持氧燃?xì)狻⒌入x子、噴粉和演示4種模式
• 氧燃?xì)夂偷入x子IO分開控制
• 氧燃?xì)庾詣?dòng)調高，兩級預熱，三級
• 等離子弧壓反饋，定位反饋，轉角自動關閉弧壓調高
• 支持邊緣切割，對較厚的鋼板可減少預熱時間
• 根據鋼板厚度，在轉角處可自動限速，有效防止過燒
• 手工選擇起始行或選擇穿孔點
• 動/靜態加工圖形顯示，圖形放大/縮小，放大狀態下動態跟蹤切割點
• 具有斷電、斷點保護記憶功能
• “偏移切割”功能可避免因排料計算錯誤而造成的板材浪費
• 可設置不同的管理權限和相應的密碼，維護設備廠家的權益
• 支持激光對點功能
• 支持等離子動態穿孔功能
• 加工計件、運行時間、穿孔次數等信息統計

1.2 技術指標

• 控制軸數：2軸聯動（可定制三軸或四軸）
• 控制精度：±0.001mm
• 坐標范圍：± 99999.99mm
• 脈沖頻率：200KHz；運行速度：15米/分鐘
• 程序行數：8萬行
• 單個程序：4M
• 時間類分辨率：10ms
• 系統工作電源：DC +24V直流電源輸入，功率大于80W。
• 系統工作環境：溫度-10℃至+60℃；相對濕度0-95%無凝結
• 驅動弧壓調高電機功率：45W(說明：帶T系統才有)。如需要大功率的，可選配大至200W。

1.3 系統接口

• DB15芯公頭兩軸電機驅動接口
• DB25芯母頭16路光電隔離輸出，倒灌電流300mA
• DB25芯公頭16路光電隔離輸入，輸入電流300mA
• 前面板內置USB接口，方便用戶傳輸切割代碼

1.4 硬件配置

• 顯示器：10.4寸800*600高分辨1600萬色彩色高亮度液晶屏
• 內存：64M SDRAM
• 用戶程序空間：256M
• 主頻：400MHZ系統主頻
• USB：  USB1.1接口前置,至少支持16GB優盤
• 鍵盤：PCB貼膜鍵盤
• 機箱：全鋼結構*屏蔽，真正能夠做到防電磁輻射、抗干擾、防靜電

2、機器功能特點

全時切割：  直接讀取CAD/CAM軟件生成的機加工代碼，無須編程，切割機全天侯處于工作狀態；

自動切割：  自動點火、延時、預熱、穿孔、半徑補償、斷點恢復、連續回退；

高效切割：  產量比人工切割提高6-8倍，比半自動小車切割提高4-6倍；

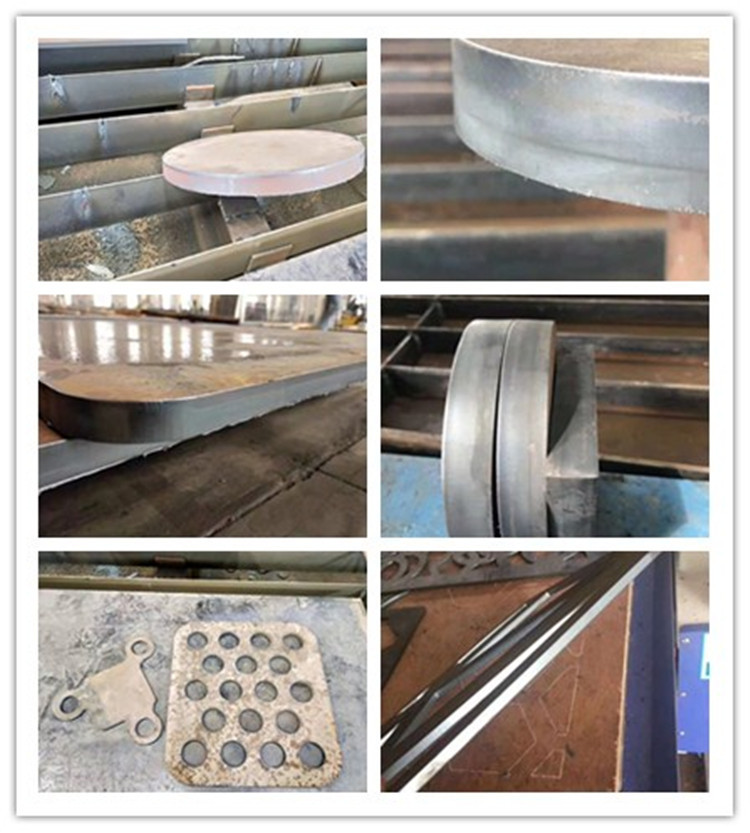

高質量切割：整機定位精度、重復精度達到JB/T5102-1999標準，

切割質量達到JB/T10045.3-1999、JB/T10045.4-1999標準

表面切割質量好，一般無需再加工。

高材料利用率切割：材料利用率達到90%以上；

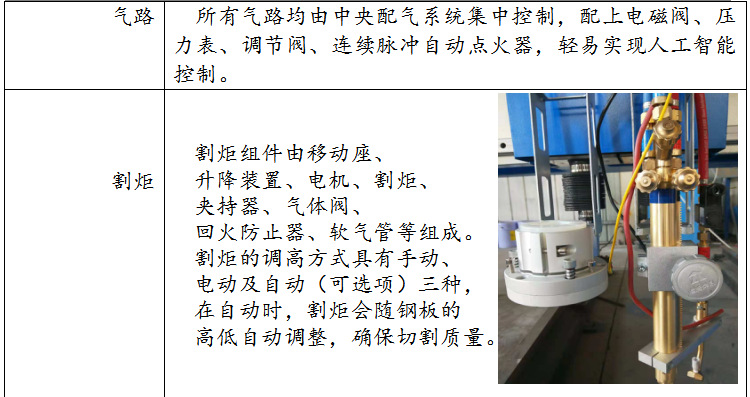

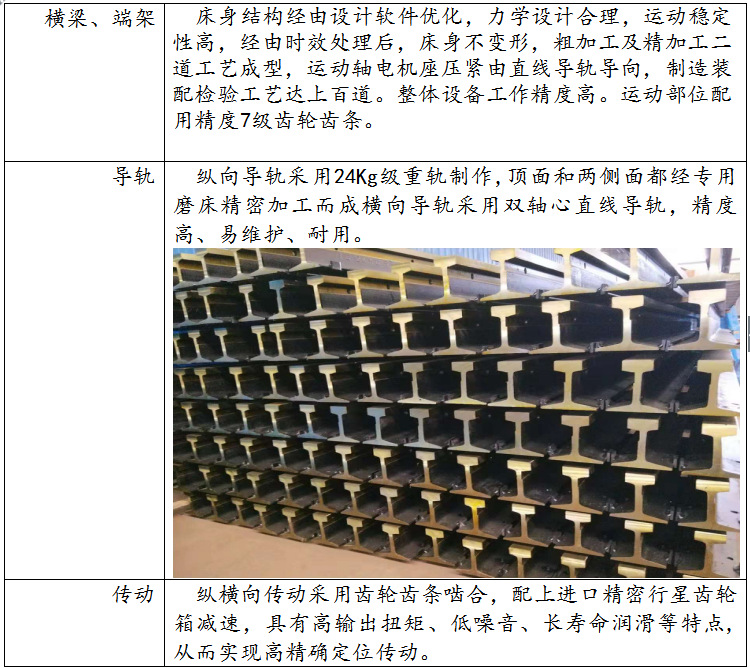

 龍門式雙邊驅動高效率數控火焰等離子切割機

成都華遠LGK-63/100/120/160/200/300/400IGBT 逆變式

空氣等離子切割機電源

Inverter Air Plasma Cutting Machine Power

主要特點Main Features

　 采用軟開關逆變技術，切割電流穩定

　　高負載持續率，適合重工業

　　切割電流緩升技術，降低割槍配件消耗

　　具有寬電網電壓適應能力

　　*的防塵設計，整機可靠性高

　　結構緊湊、體積小、重量輕，可安裝在數控機床上

　　切割氣源用廉價的壓縮空氣，切割成本低

　　精確預置切割電流，無級可調

　　具有等離子氣體壓力檢測、指示功能

　　具有試氣功能，便于調節氣壓

  具有過熱、過壓、欠壓、缺相自動保護功能。

弘泰威爾系列數控火焰等離子切割機與其他生產廠家的數控切割設備相比，既具備各生產廠家有的基本功能，還具備以下特性：
1、人性化設計，操作方式簡單、快捷。數控系統屏幕下方根據操作流程，提供各項操作功能顯示，操作使用過程一目了然，免培訓模式；
2、指引提示式維護方式，數控系統屏幕上帶有故障指示，故障現象一目了然。整機維修按照故障指示，維修方便、快捷；
3、數控控制系統副板操作，將設備運行過程中功能控件集中在副板上，簡化操作繁瑣程序。此項對用戶重要，實現彈指之間控制模式；
4、簡化編譯程序，操作員編譯一個圖形，然后選擇切割數量和切割排列方向，可實現批量化連續自動切割整體編譯，減少設計人員的繁瑣工作量；
5、采用德國單元模塊化制作技術，提高了設備的穩定性和運行靈敏度，降低后期維護成本；
6、設備常用配件和易損件可在市場上購買，降低了客戶成本。
