(一) 概述

 APX606靜壓投入式液位計是一種高智能液位測量產品，它克服了以往測量方式的報精度低和調校步驟復雜給客戶帶來的不便，該液位開關廣泛應用于，化工 冶金 石油 機械 食品 食料等行業。

 (二) 特點

· APX606靜壓投入式液位計采用智能微電腦電磁測量技術，具有模擬濾波和數字濾波兩種結合可靠測量方法，可以測量水，污水，泥漿，等液體，尤其是可有效精確的測量強腐蝕性介質，可對環境變化和掛料進行動態補償，還可測量兩種不同介質的界面。

 ·APX606??可用在非金屬罐體，如塑料．水泥．玻璃鋼材質的罐體 ，傳統傳感器在非金屬罐體使用時，要必須外加金屬補償電極才可以使用，并且時間長了容易氧化會照成測量不穩定，相對傳統傳感器APX606G具有適應范圍廣 傳感器不直接接觸被測介質 耐腐蝕耐氧化 安裝簡易 直接放入被測液體即可使用無需外加補助電極。

· 操作簡單，具有靈敏度調節和波涌延遲濾波功能，測量不同介質時相對調整靈敏度，適應范圍廣泛。濾波功能可對容器內液體晃動波浪等現象判斷真假信號后再做出動作輸出，相對傳統模擬電路的傳感器更加穩定可靠，在測量水等介電常數較高的液體無需調試直接使用。APX606G具有防干擾電路，在和變頻器配合使用時無需考慮高頻電源干擾，使用非?？煽?。相對傳統儀表會因高頻電源的影響照

成誤報或不工作等現象。

·上限和下限報方式靈活設置，用戶可自行設置選擇常開常閉觸點。APX606G具有報警釋放延遲功能，無需再加延遲繼電器等外部元件。

·單點式和多點式的繼電器均采用高性能進口單刀雙擲繼電器，接點電流容量5A?？芍苯域?qū)動范圍內的報裝置，或者直接進入PLC接口。

APX606輸出可根據PLC等二次儀表的信號輸入類型定制，如PNP  NPN  繼電器. 電流型等

·傳感器采用不銹鋼探極外套PPR P-PVC 或聚四氟乙烯，檢測部位無可動器件，抗沖擊，耐高溫，耐腐蝕，不宜粘附，檢測電極不和液體接觸，根本不會氧化。相對傳統浮球式 電極式 等直接接觸的傳感器試用壽命長，無需維護，相對超聲波 等聲波測量等傳感器更加穩定，

超聲波測量在溫度和濕度不同的環境下測量的位置都會有影響，特別在室外雨雪天氣無法使用

 (三) 工作原理

      APX606智能電磁編碼液位控制器采用*的數字智能補償技術，將容器內的液位變化量轉換成電磁編碼數字變化量。探極內有兩個極板，介質的變化改變電極間的電磁場強度，從而得到液位的變化，通過電子插件把電磁量轉換成電壓信號，通過微處理器來完成報點的設計和報動作的實現。

   (四) 技術指標

· 環境溫度：-30-180℃；

· 環境濕度：≤95%RH；

· 防護等級：IP67；

·電    源：220V AC 或18-36V DC；

·功    率：≤1.5W；

· 繼電器觸點容量：單點式 250V 8A，多點式250V 3A；

·被測介質相對介電常數：≥1.6；

·延遲時間：0.5-30秒；

·電器接口： m20*1.5；

·探極長度：140mm 或根據客戶要求；

·過程壓力：1Mpa；

 (五) 應用

· 灰漿池排水控制

·污水處理排污控制

· 硫酸，硝酸，等化工腐蝕液位控制

· 渣池排水控制

·所有工業排水控制

· 電廠除塵 灰?guī)?nbsp;水泥廠

·自動化設備配套 粉料容器自動裝料

 (六) 接線端子說明

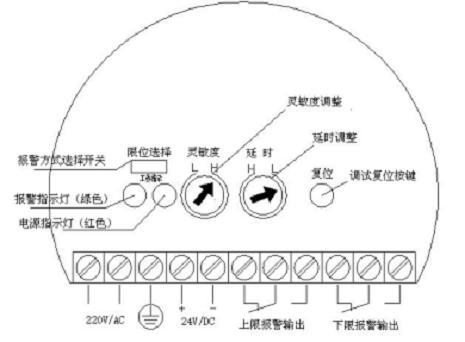

     雙點式智能編碼電磁液位控制器面板結構：雙點式為繼電器輸出型

 注意！ 超過額定繼電器容量電流的負載不能直接連接繼電器端子，要在后端級聯中間繼電器或交流接觸器。

 (七) 安裝

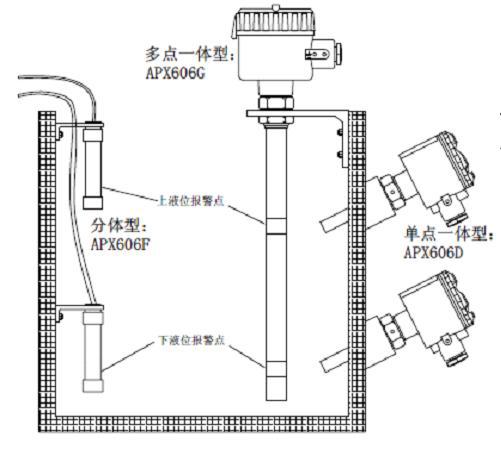

 智能編碼液位控制器通常采用頂部垂直或側面安裝。

 1， 安裝要避開進料口，與容器壁距離大于200mm，多個開關之間也要大于200mm避免互相干擾。

 2， 拆裝儀表時，請不要直接用力擰動儀表殼體，應用扳手?jǐn)Q動過程連接件。

 3， 為避免電磁干擾應良好接地。

 4， 安裝時應有一定向下角度傾斜避免物料堆積安裝口。

 (八) 調校

 1， 旋開殼體，按照接線圖接通電源集負載，此時電源指示燈常量（紅色）。

 2， 調整延遲時間開關至所需位置。

 3， 根據介質的相對介電常數調整靈敏度，L---低  H---高 ，相對介電常數越大靈敏度應越低（防止靈敏度過高引起誤報或繼電器亂跳）

 4， 根據所需選擇方式（高限位或者低限位）L---低限位  H---高限位。

 5， 多點式智能電磁編碼液位控制器是固定式點，無需設置標定報警點。

 6， 單點式智能電磁編碼液位控制器 當(限位開關在L)綠燈亮起，解除后綠燈滅，限位開關在H，綠燈指示狀態為相反。

 7， 多點式智能電磁編碼液位控制器當?shù)? 燈以1秒時間間隔閃爍，高*以0.5秒時間間隔閃爍。無時綠燈常亮。

限位選擇可改變繼電器的常閉常開狀態。

 (九) 方式與功能表

 雙點智能電磁編碼液位控制器方式

   (十) 訂貨須知

 1， 訂貨時注明被測介質的名稱、成份、溫度及壓力、過程連接方式及其規格

 2， 電容開關應盡量安裝在遠離進料口的位置，以防物料沖擊檢測探極。

 3， 量程高于兩米以上的盡量選用柔性探極。

 4， 其他的特殊探極和鏈接方式，由用戶提供現場工況，本公司待選。
