fln36戶內高壓負荷開關鐵殼開關?概述
FLN36-40.5D/T630-16戶內六氟化硫負荷開關及FLN36-40.5D/125-31.5戶內六氟化硫負荷開關—熔斷器組合電器適用于三相交流50/60Hz環網或終端供電的電站和工業用電設備中,做為電力系統負荷控制線路保護之用,負荷開關分合負荷電流,閉環電流,空載變壓器和電纜充電電流;組合電器可以開斷額定短路電流下的任何電流,適用于環,箱式變電站等候電氣成套裝置 負荷開關 戶內高壓負荷開關 鐵殼開關 fln25 上海巨廣電氣有限公司?
法拉迪電力科技所有系列開關符合以下標準:
GB3804-1990, IEC60256-1,1997, GB16926,IEC60420…
fln36戶內高壓負荷開關鐵殼開關?正常工作環境
環境溫度: -25℃~+40℃, 日平均溫度: 25℃;
海拔:≤1000m (超過該數值可與我司技術商議);
周圍空氣相對濕度日均值≤95%,月均值≤90%;
無經常劇烈震動的場所。
技術參數
序號 | 項目 | 單位 | 參數 |
1 | 額定電壓 | kV | 36/40.5 |
2 | 頻率 | Hz | 50/60 |
3 | 額定電流 | A | 630 |
4 | 工頻耐壓 | kV | 95/110 |
5 | 雷電沖擊耐受電壓 | kV | 185/215 |
6 | 額定短時開斷電流(峰值) | kA | 50 |
7 | 額定閉環開斷電流 | A | 630 |
8 | 額定有功負載開斷電流 | A | 630 |
9 | 額定轉移電流 | A | 1000 |
10 | 額定短路耐受電流 | kA | 20 |
11 | 額定線路(電纜)充電開斷電流 | A | 50/10 |
12 | 電纜充電開斷電流(接地故障) | A | 20 |
13 | 額定短時耐受電流(峰值) | kA | 50 |
14 | 短時耐受電流(2s) | kA | 20 |
15 | 機械壽命 | 次 | 2000 |
16 | 額定變壓器容量 | kVA | ≥5000 |
17 | 額定SF6充氣壓力 | Mpa | 1.5 |
18 | 年漏氣率 | % | ≤0.2 |
備注:
短路開斷能力基于熔斷器的參數值!

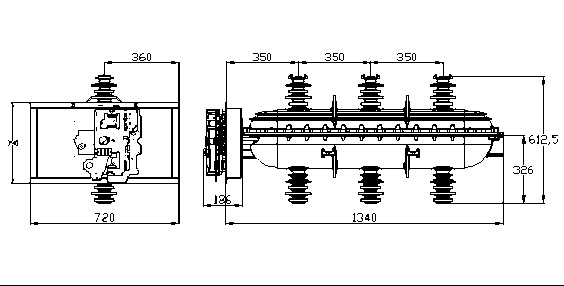

技術參數外型安裝尺寸圖
圖 1) SF6 負荷開關開關單元

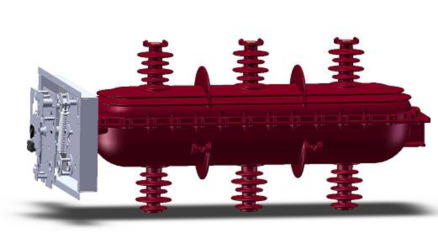

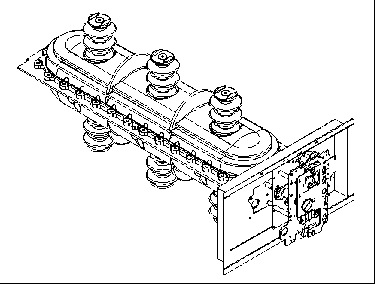

圖 2)開關三維視圖
?開關操作原理示意
