SIEMENS可編程控制器

*低價銷售西門子PLC,200，300，400，1200，1500，西門子PLC附件，西門子電機，西門子人機界面，西門子變頻器，西門子數控伺服，西門子總線電纜現貨供應，咨詢系列產品，折扣低，貨期準時，并且備有大量庫存.*有效

西門子S7-200CN模塊一級代理商，西門子S7-200、S7-200CN、S7-200Smart、S7-300、S7-400、S7-1200，德國原裝 質一年

1：作為西門子的分銷商，我們的客戶涉及鋼鐵、石油、化工、水處理、電力、建筑和食品等行業。我公司一貫保持良好的信譽，對客戶總是熱忱的提供服務，并且定期對客戶進行回訪，及時了解需求信息，以便及時調整銷售策略。

2：由于在客戶之中有很多系統成套商和工程商，所以經常有系統投標或整體成套的項目，客戶會對我們提出更高的要求，如系統配置、現場服務等，這就要求我們有更好的服務意識和技術水平，深入?yún)⑴c到實際的項目中，用我們的特長取得更好的業績。

3:作為一家工程商和成套商，在自動化領域里我們不僅占領相當部分的市場，并且在許多領域里作出了杰出的業績。具有獨立承包項目，完成交鑰匙工程的經驗和能力。并且獨立開發了鐵路運輸微機聯鎖控制系統和脫軌系統，在全國各地有一百多條線路成功的投入使用。

西門子S7-200PLC系列:

S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，*空調，電梯控制，運動系統。

S7-200系列PLC可提供5個不同的基本型號的8種CPU供您使用。

SIMATIC S7-200系列PLC適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200系列具有*的性能/價格比。

S7-200系列出色表現在以下幾個方面：

• *的可靠性

• 極豐富的指令集

• 易于掌握

• 便捷的操作

• 豐富的內置集成功能

• 實時特性

• 強勁的通訊能力

• 豐富的擴展模塊

•

S7-200 CPU的技術指標

西門子S7－200 PLC結構和安裝：

S7-200 CPU將一個微處理器、一個集成電源和數字量I/O點集成在一個緊湊的封裝中，從而形成了一個功能強大的微型PLC， 在下載了程序之后，S7-200將保留所需的邏輯，用于監控應用程序中的輸入輸出設備。

①I/O接線端子排；

②輸出 LED指示；

③前蓋：模式選擇開關（RUN/STOP）；模擬電位器；擴展端口（適用大部分CPU）

④狀態LED：系統錯誤/診斷（SF/DIAG）；RUN（運行）；STOP（停止）

⑤可選卡插槽：存儲卡；時鐘卡；電池卡

⑥通訊口

⑦輸入 LED指示

⑧擴展電纜

⑨用于裝上標準（DIN）導軌的夾片

二、S7－200 PLC安裝

S7--200既可以安裝在控制柜背板上，也可以安裝在標準導軌上；既可以水平安裝，也可以垂直安裝

• S7-200按照慣例，在安源裝器件時，總是把產生高電壓和高電子噪聲設備與諸如S7--200這樣的低壓、邏輯型的設備分隔開。

• 在控制柜背板上安排S7--200時，應區分發熱裝置并把電子器件安排在控制柜中溫度較低的區域內。電子器件在高溫環境下工作會縮短其*時間。

• 要考慮控制柜背板的布線，避免將低壓信號線和通訊電纜與交流供電線和高能量、開關頻率很高的直流線路布置在一個線槽中。

• 在安排S7-200設備時，應留出接線和連接通訊電纜的足夠空間。當配置S7-200系統時，可以靈活地使用I/O擴展電纜。

• S7-200設備的設計應當采用自然的對流散熱方式，在器件的上方和下方都必須留有至少25mm的空間，以便于正常的散熱。前面板與背板的板間距離也應保持至少75mm。

工業以太網模塊CP243-1

一、選型型號

CP 243-1 是一種通訊處理器，設計用于在S7-200 自動化系統中運行。它可用于將S7-200 系統連接到工業以太網（IE）中。CP 243-1 有助于 S7 產品系列通過因特網進行通訊。因此，可以使用STEP 7 Micro/WIN 32，對S7-200 進行遠程組態、編程和診斷。而且，一臺S7-200 還可通過以太網與其它S7-200、S7-300 或S7-400 控制器進行通訊。并可與OPC 服務器進行通訊。

在開放式SIMATIC NET 通訊系統中，工業以太網可以用作協調級和單元級網絡。在技術上，工業以太網是一種基于屏蔽同軸電纜、雙絞電纜而建立的電氣網絡，或一種基于光纖電纜的光網絡。工業以太網根據標準IEEE 802.3 定義。

二、工業以太網模塊CP243-1技術規范

二、工業以太網模塊CP243-1與S7-200 PLC兼容性

CP 243-1可以與各種不同類型的S7-200 CPU（222、224、226 和226XM）相連接：

注：每個S7-200 CPU 只能連接一個CP 243-1。如果連接有多個CP 243-1，將不能保證S7-200系統的正常運行。

二、工業以太網模塊CP243-1功能簡介

CP 243-1 具有以下功能：

• 可對通過工業以太網的數據通訊進行預先格式化?；跇?biāo)準TCP/IP 協議進行通訊。

• 使用 CP 243-1，通過工業以太網，可實現 S7-200 和其它 S7-200或 S7-300 或 S7-400 PLC 之間的通訊。

• 可通過RJ45 進行以太網訪問

• 通過S7-200 總線，即可與S7-200 系統簡單連接

• 可以實現一種靈活的分布式自動化架構

• 通過工業以太網和STEP 7 Micro/WIN 32，實現S7-200 系統的遠程編程、組態和診斷。

• zui多可以組態 8 個連接。對于連接控制（保持活動狀態），可以為主動和被動伙伴的所有的 TCP/IP 傳輸連接進行組態。

• 可提供與S7-OPC 的連接

• CP 243-1 允許 S7-200 編程軟件 STEP 7-Micro/WIN 通過工業以太網訪問 S7-200。

• 無需重復進行編程/組態，即可更換模板（即插即用）

• S7 通訊服務，“XPUT/XGET”，既可作為客戶機，也可作服務器

• S7 通訊服務，“READ/WRITE”，作為服務器

• 通過預設MAC 地址（48 位數值），進行地址分配。（在出廠時已對每個CP 243-1 進行了MAC 地址分配。MAC 地址打印在附于上蓋下面的標簽上。使用BOOTP 協議，通過預設的MAC 地址，

西門子PLC各功能介紹：
1.存儲容量
存儲容量是指用戶程序存儲器的容量。用戶程序存儲器的容量大，可以編制出復雜的程序。一般來說，小型PLC的用戶存儲器容量為幾千字，而大型機的用戶存儲器容量為幾萬字。
/O點數
輸入/輸出(I/O)點數是PLC可以接受的輸入信號和輸出信號的總和，是衡量PLC性能的重要指標。I/O點數越多，外部可接的輸入設備和輸出設備就越多，控制規模就越大。
3.掃描速度
掃描速度是指PLC執行用戶程序的速度，是衡量PLC性能的重要指標。一般以掃描1K字用戶程序所需的時間來衡量掃描速度，通常以ms/K字為單位。PLC用戶手冊一般給出執行各條指令所用的時間，可以通過比較各種PLC執行相同的操作所用的時間，來衡量掃描速度的快慢。
4.指令的功能與數量
指令功能的強弱、數量的多少也是衡量PLC性能的重要指標。編程指令的功能越強、數量越多，PLC的處理能力和控制能力也越強，用戶編程也越簡單和方便，越容易完成復雜的控制任務。
5.內部元件的種類與數量
在編制PLC程序時，需要用到大量的內部元件來存放變量、中間結果、保持?jǐn)?shù)據、定時計數、模塊設置和各種標志位等信息。這些元件的種類與數量越多，表示PLC的存儲和處理各種信息的能力越強。
6.特殊功能單元
特殊功能單元種類的多少與功能的強弱是衡量PLC產品的一個重要指標。近年來各PLC廠商非常重視特殊功能單元的開發，特殊功能單元種類日益增多，功能越來越強，使PLC的控制功能日益擴大。

7.可擴展能力
PLC的可擴展能力包括I/O點數的擴展、存儲容量的擴展、聯網功能的擴展、各種功能模塊的擴展等。在選擇PLC時，經常需要考慮PLC的可擴展能力。
西門子PLC更換后備電池/充電電池：
注意：為了避免丟失內部用戶存儲器的數據和保持CPU運行的時鐘，只能在電源接通時更換后備電池或充電電池。*每年更換一次后備電池。
更換后備電池/充電電池的步驟如下：
1.打開CPU的前蓋。
2.用螺絲刀將后備電池/充電電池從電池盒中撬出來。
3.將新電池的連接器插入CPU電池盒中對應的插座，電池連接器上的凹口必須指向左面。
4.將新的后備電池/充電電池放到CPU的電池盒中。
5.關上CPU的前蓋。
西門子PLC插入更換存儲器卡
注意：如不是在STOP模式插入存儲卡，則CPU會自動進入STOP模式，同時STOP—LED以1秒間隔閃爍以請求儲器復位！
1.設置CPU為STOP（停機）模式。
2.是否已插入儲器卡，如果是，拔掉它。
3.將新儲器卡插入到CPU的插座中，請注意存儲器卡上的插入標記應對準的CPU上的標記。
4.復位CPU。
六.將操作系統后備到存儲器卡：
CPU313,314,315IMB以上的存儲器卡
用LED指示燈進行診斷:
LED說明
SF點亮情況:○1硬件故障;○2編程錯誤;○3參數賦值錯誤;○4計算錯誤;○5定時器錯誤;○6存儲器錯誤○7電池故障或無后備電池;○8I/*/錯誤（*于外部I/O）;○9通訊故障
BATF點亮情況:當無后備電池,后備電池故障或沒有充電時點亮.
注意:當連接充電電池時該燈點亮,其原因是充電電池不能對用戶程序進行后備.
STOP當CPU不處理用戶程序時點亮當CPU申請存儲器復位時閃爍.
西門子PLCCPU復位
注意:CPU復位進行的活動:
刪除RAM中和負載存儲器中的整個用戶程序（不包括EPROM負載存儲器）。
刪除保持?jǐn)?shù)據。
測試本身的硬件。
4.如已插入存儲器卡.則CPU將存儲器中有關的內容復制到RAM。
步驟復位CPU存儲器
1將鑰匙開關拔至STOP位置
2將鑰匙開關拔至MRES位置，直至STOP指示燈亮幾秒并保持點亮（持續3秒）
3在3秒鐘內，必須將開關撥回MRES位置并保持住，直至STOP指示燈閃爍（2HZ）。
當CPU*復位，STOP指示燈停止閃爍并保持點亮。此時，CPU已對存儲器復位。

在實際應用中，經常會遇到I/O點數不夠的問題，可以通過增加擴展單元或擴展模塊的方法解決，也可以通過對輸入信號和輸出信號進行處理，減少實際所需I/O點數的方法解決。

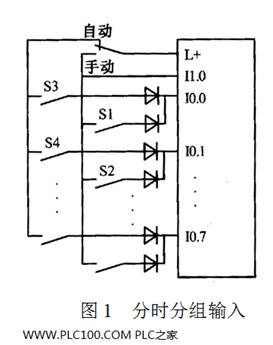

（1）分時分組輸入。 一般系統中設有“自動”和“手動”兩種工作方式，兩種方式不會同時執行。將兩種方式的輸入分組，從而減少實際輸入點。如圖1所示。PLC通過I1.0識別“手動”和“自動”，從而執行手動程序或自動程序。圖中的二極管用來切斷寄生電路。若圖中沒有二極管，轉換開關在“自動”，S1、S2、S3閉合，S4斷開，這時電流從L+端子流出，經S3、S1、S2形成的寄生回路電流流入I0.1，使I0.1錯誤的變?yōu)?/span>ON。各開關串如入二極管后，則切斷寄生回路。

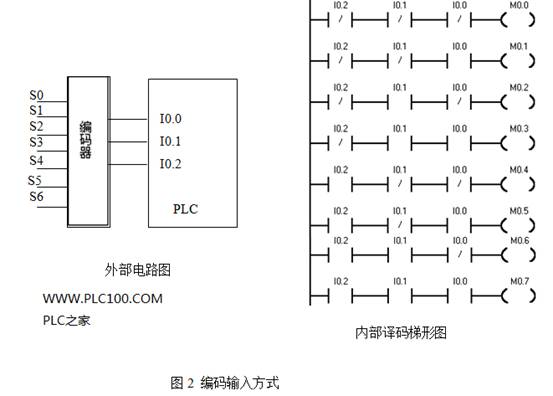

（2）硬件編碼，PLC內部軟件譯碼。如圖2所示。

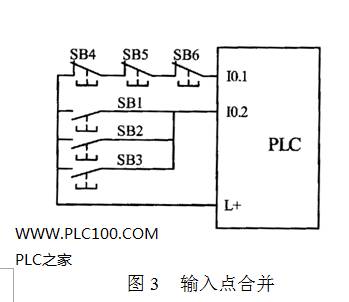

    （3）輸入點合并。 將功能相同的常閉觸點串聯或?qū)⒊ｉ_觸點并聯，就只占用一個輸入點。一般多點操作的起動停止按鈕、保護、報警信號可采用這種方式。如圖3所示。

（4）將系統中的某些輸入信號設置在PLC之外。系統中某些功能單一的輸入信號，如一些手動操作按鈕、熱繼電器的常閉觸點就沒有必要作為PLC的輸入信號，可直接將其設置在輸出驅動回路當中。

功能

---- SIMATIC S7-300的大量功能支持和幫助用戶進行編程、啟動和維護

• 高速的指令處理
  0.6~0.1ms的指令處理時間在中等到較低的性能要求范圍內開辟了全新的應用領域。
• 浮點數運算
  用此功能可以有效地實現更為復雜的算術運算
• 方便用戶的參數賦值
  一個帶標準用戶接口的軟件工具給所有模塊進行參數賦值，這樣就節省了入門和培訓的費用。
• 人機界面 (HMI)
  方便的人機界面服務已經集成在S7-300 操作系統內。因此人機對話的編程要求大大減少。SIMATIC人機界面(HMI)從S7-300中要求數據，S7-300按用戶的刷新速度傳送這些數據。S7-300操作系統自動地處理數據的傳送。
• 診斷功能
  CPU的智能化的診斷系統連續監控系統的功能是否正常、記錄錯誤和特殊系統事件
  (例如：超時，模塊更換，等等)。
• 口令保護
  多級口令保護可以使用戶高度、有效地保護其技術機密，防止未經允許的復制和修改。
• 操作方式選擇開關
  操作方式選擇開關像鑰匙一樣可以拔出，當鑰匙拔出時，就不能改變操作方式。這樣就防止非法刪除或改寫用戶程序。

通訊
---- SIMATIC S7-300具有多種不同的通訊接口：

• 多種通訊處理器用來連接AS-i接口、PROFIBUS 和工業以太網總線系統
• 通訊處理器用來連接點到點的通訊系統
• 多點接口(MPI) 集成在CPU中，用于同時連接編程器、PC機、人機界面系統及其他SIMATIC S7/M7/C7等自動化控制系統。

---- 這是一個經濟而有效的解決方案；方便用戶的step7的用戶界面提供了通訊組態功能，這使得組態非常容易、簡單。

---- CPU 支持下列通訊類型：

• 過程通訊
  通過總線(AS-i或PROFI- BUS)對I/O模塊周期尋址(過程映象交換)
• 數據通訊
  在自動控制系統之間或人機界面(HMI)和幾個自動控制系統之間，數據通訊會周期地進行或被用戶程序或功能塊調用。

通過PROFIBUS的過程通訊
---- S7-300通過通訊處理器，或通過集成在CPU上的 PROFIBUS-DP接口連接到PROFIBUS-DP網絡上。

---- 帶有PROFIBUS-DP主站/從站接口的CPU能夠?qū)崿F(xiàn)高速的、用戶方便的分布式自動化組態。

---- 從用戶觀點出發，通過PROFIBUS-DP分布式I/O就像處理集中的I/O一樣，具有相同的組態、地址和編程。

---- 下列設備可以作為主站：

• SIMATIC S7-300
  (通過帶PROFIBUS-DP 接口CPU或通過 PROFI- BUS-DP)
• SIMATIC S7-400
  (通過帶PROFIBUS-DP 接口的CPU或通過PROFIBUS-DP CP)
• SIMATIC C7
  (通過帶PROFIBUS-DP接口的C7或通過PROFI -BUS-DP CP)
• S5-115U/h，S5-135U和 帶IM308的S5-155U/H
• 帶PROFIBUS-DP接口的 S5-95U
• SIMATIC 505

---- 由于性能的原因，在一條線上不要連接2個以上的主站。

---- 下列設備可以作為從站：

• ET200B/L/M/S/X分布式 I/O設備
• 通過CP342-5的S7-300
• CPU315-2 DP，CPU316-2 DP 和CPU318-2 DP
• C7-633/p CP，C7-633 DP，C7-634/P DP，C7-634 DP，C7-626 DP
• 雖然帶有STEP7的編程器/PC或OP在總線中是作為主站，但它們只使用部分通過 PROFIBUS- DP運行的MPI功能。

通過AS-i的過程通訊
---- 對于AS-i接口總線，S7-300有合適的通訊處理器

---- (CP342-2)用來連接現場設備。

數據通訊概述
---- S7-300 具有多樣的通訊方式。

• 用全局?jǐn)?shù)據通訊進行聯網的CPU之間數據包周期的交換
• 用通訊功能塊對網絡其他站點進行由事件驅動的通訊。
  - 對于聯網，可以使用MPI， PROFIBUS或工業以太網。
  - 全局?jǐn)?shù)據，通過全局?jǐn)?shù)據通訊服務，聯網的CPU可以相互之間周期性地交換數據。(zui大到4gd包，每包有22字節/周期)。例如：一個CPU可以訪問另一個CPU的數據、存儲位和過程映象。全局?jǐn)?shù)據通訊只可以通過MPI進行。在step7中的GD表中進行組態。
  -通訊功能，對S7/M7/C7的通訊服務可以使用系統內部塊建立起來。
• 通過MPI的標準通訊
• 擴展通訊通過MPI、K總線、PROFIBUS和工業以太網(S7-300只能作為服務器)

  對于s5系列及第三方的通訊服務，可以使用非駐留塊建立。
• 通過PROFIBUS和工業以太網實現S5兼容的通訊
• 通過PROFIBUS和工業以太網實現標準通訊 (第三方設備)

---- 與全局?jǐn)?shù)據進行對比，必須為通訊功能建立通訊連接。

通過CP的數據通訊(點對點)
---- 用CP 340/CP 341通訊處理模塊可以建立起經濟而方便的點到點鏈。在3種通訊接口的基礎上，有多種通訊協議可以使用。

• 20 mA(TTY)
• RS 232C/V.24
• RS 422/RS 485

  可連接下列設備：
• S7 PLC和S5 PLC及第三方系統
• 打印機
• 機器人控制
• 掃描儀、條碼閱讀器等

通過多點接口(MPI) 的數據通訊
---- 多點接口(MPI)通訊口集成在 S7-300 CPU上。它可以用于簡單聯網。

• MPI能同時連接幾個帶 STEP 7的編程器/PC、人機界面(HMI)
• 全局?jǐn)?shù)據
  聯網的CPU可以利用全局?jǐn)?shù)據(GD)服務，周期性地相互進行數據交換。 (每個程序周期zui多允許16個GD包，每包zui多64字節)。S7-300 cpu每次zui多可以交換4個含22個字節的數據包，而且zui多可以有16個CPU參與數據交換(用step7 v4.x以上版編程軟件)。全局?jǐn)?shù)據通訊只能通過MPI接口。
• 內部通訊總線(K-總線)
  CPU的MPI是直接與S7-300的K總線連接。即可以用k總線接口從編程器直接通過MPI對FM/CP模塊進行編址。
• 功能強大的通訊技術
  - zui多32個MPI站
  - 每個CPUzui多有8個動態通
  - 訊連接用于與SIMATIC S7/M7 300/ 400、C7進行標準通訊
  - 每個CPUzui多有4個靜態通訊連接用于與編程器、PC機、SIMATIC HMI系統和 SIMATIC S7/M7-300/ 400、C7進行擴展通訊 。
  - 數據傳輸速度187.5千位/秒或12兆位/秒
• 靈活的擴展能力
  用下列可靠的部件來配置MPI通訊：LAN電纜，LAN連接器和 RS 485中繼器均采用PROFIBUS和"分布式 I/O"系列產品。這些部件保證了的配置。例如，在任意兩個給定的MPI節點之間可串聯zui多10個中繼器來跨越長距離。

通過CP進行數據通訊(PROFIBUS或工業以太網)
---- 可通過CP 342/343通訊處理器將SIMATIC S7-300與 PROFIBUS 和工業以太網總線系統相連。

---- 可連接的包括

模板的診斷及過程監視
---- S7-300有多種輸入/輸出模板具有智能功能：

• 對信號進行監視 (診斷)
• 對過程信號進行監視 (過程中斷)

診斷

---- 通過診斷可以確定模板所獲取的信號(例如數字量模板) 或模擬量處理 (例如模擬量模板) 是否正確。在診斷評估中，可參數化的診斷信息與不可參數化的診斷信息有區別。

• 可參數化的診斷信息：通過相應的參數始能診斷信息的發送
• 不可參數化的診斷信息：不管是否參數化均可發送診斷信息

---- 如果發送診斷信息(例如無編碼器電源)，則模板執行一個診斷中斷。此時CPU中斷執行用戶程序，或中斷執行低優先級的中斷，來處理相應的診斷中斷功能塊(OB 82)。


• 通過點到點連接進行快速的性能數據交換

• 具有不同傳輸接口的 3 個型號：

  • RS 232C (V.24),

  • 20 mA (TTY),

  • RS 422/RS 485 (X.27)

• 執行的協議：ASCII, 3964 (R), RK 512

• 也可加載以下協議：Modbus RTU，Data Highway DF1

• 使用集成在  STEP 中的一個參數化工具方便地進行組態

如果不想讓 CPU 處理通訊任務，則可使用 CP 341 通訊模塊、通過點到點連接來進行快速的高性能數據交換?？捎糜?SIMATIC S7-300 和 ET 200M（S7 作為主站）。

通過點到點連接，

• 可連接到 SIMATIC S7 和 SIMATIC S5 自動化系統和眾多其他廠商的系統。

• 打印機

• 機器人控制

• 調制解調器

• 掃描儀，條碼閱讀器等

該通訊模塊具有以下特點：

• 堅固的塑料外殼

• 具有用于顯示“發送”、“接收”和“錯誤”

• 通訊接口

提供了具有不同傳輸方式的三個型號：

• RS 232C (V.24)

• 20 mA (TTY)

• RS 422/RS 485 (X.27).

驅動程序

提供了用于 CP 341 的具有不同負荷能力的驅動程序：

• MODBUS:
  用于按照 MODBUS 協議（RTU 格式）進行的通訊：

  • MODBUS 主站:
    以 SIMATIC 作為主站的主站-從站接口。

  • MODBUS 從站:
    以 SIMATIC S7 作為從站的主站-從站接口，無法實現從站到從站的報文幀流量。

• Data highway:
  用于按照數據高速通道異步鏈路 (Allen Bradley) 的全雙工 (DF1) 協議進行的數據傳輸。
  模塊可作為 Allen Bradley 通訊模塊使用，條件是全雙工協議可在“異步鏈路”接口上進行參數化。如果可選擇全雙工協議，則也可連接到 Allen Bradley CPU 的第 2 個接口。
  數據傳輸通過 RS 232、TTY (20 mA) 或 RS 422/RS 485 來完成。V.24 不支持伴隨的信號（硬件握手）。

很多已執行的標準協議可促進與廣泛的伙伴設備之間的數據交換：

• ASCII:
  用于與采用簡單傳輸協議的第三方系統進行接口，例如，帶有起始和結束字符或帶有塊檢查字符的協議。接口握手信號可通過用戶程序來調用和控制。

• 3964(R)
  用于通過向用戶開放的標準化西門子協議 3964(R) 與西門子設備或第三方設備接口。將執行一個帶有標準值的 3964(R) 驅動程序以及一個可參數化 3964(R) 驅動程序。

• RK 512，用于計算機接口。

• 打印機驅動程序:
  用于控制打印機上的過程狀態與狀態。

參數

CP 341 通訊模塊的參數化非常方便：

• 用戶通過集成在 STEP 7 中的一個參數化工具來分配模塊特性，例如

  • 應使用哪些已執行的協議驅動程序，或者

  • 應使用特定驅動程序的哪些特性。

• 通過CPU設置參數：
  編程器已經連接至 CPU。組態數據存儲在一個系統塊中，并在 CPU 中進行備份。

• 組態軟件包(CD盤)：
  具有用于與 CP 通訊的電子版手冊、參數化屏幕以及標準功能塊。

組態驅動

驅動程序的加載與組態需要用于 CP 441-2 和 CP 341 的組態軟件包（從 V4.0 起）和 STEP 7 V4.0。
驅動程序通過軟件狗進行版權保護。
