廣成科技GCAN-600汽車OBD解析開發模塊，以其易集成、易開發的特點深受汽車電子開發用戶喜愛。用戶無需再去進行繁瑣的解析過程，只需將GCAN-600模塊集成到自己的系統中，即可輕 松獲取汽車內部各傳感器狀態信息。選擇搭載GCAN-600模塊將大大降低用戶開發時間及成本。

                              GCAN-600模塊請點擊此處了解。

 廣成科技GCAN-600-EVAL開發板系列是我公司GCAN-600模塊開發板。開發板上已集成GCAN-600模塊運行所必須的全部外設，用戶拿到手后即可著手開發和調試工作。廣成科技汽車OBD解析開發模塊ECU診斷儀CAN總線開發板怎么樣？使用GCAN-600-EVAL開發板可以為用戶節省大量的環境搭建時間和精力。

GCAN-600-EVAL開發板根據型號不同，價格也不相同，以下為產品價格：

GCAN-600-EVAL V2 ： 398元/臺，不含稅價，開票需加稅點。

GCAN-600-EVAL V3 ： 698元/臺，不含稅價，開票需加稅點。

  GCAN-600-EVAL V2已將GCAN-600模塊的CAN總線通過收發器引出，可使用OBD公頭連接線直接連入汽車CAN總線中。除此之外，GCAN-600-EVAL V2開發板還為用戶預留出了GCAN-600模塊各個引腳、CAN端和電源端的測試點，為用戶開發調試提供便利。凡購買我公司GCAN-600開發板的客 戶都將得到我公司完善的保障服務，為您的開發保駕護航。

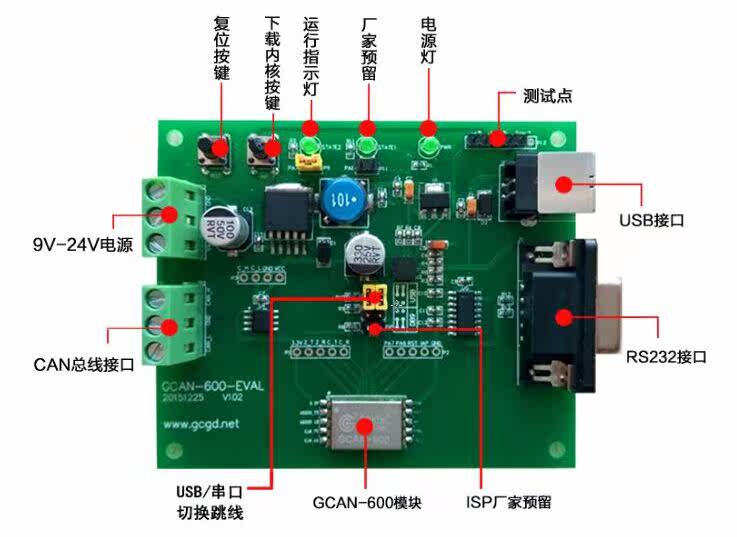

      開發板提供串口和USB兩種通信方式，方便用戶使用電腦或單片機對模塊進行數據調試。供電模式的選擇上，GCAN-600開發板也有USB供電和外接電源供電兩種模式可供選擇。各部分詳細功能介紹如下：

  開發板提供串口和USB兩種通信方式，方便用戶使用電腦或單片機對模塊進行數據調試。供電模式的選擇上，GCAN-600開發板也有USB供電和外接電源供電兩種模式可供選擇。廣成科技汽車OBD解析開發模塊ECU診斷儀CAN總線開發板怎么樣？那么下面把各部分詳細功能介紹如下：

(1)復位按鍵：連接至GCAN-600模塊復位引腳，用于模塊復位。

(2)下載內核按鍵：連接至GCAN-600模塊升級引腳，用于模塊升級。

(3)運行指示燈：模塊正常運行時，該指示燈閃爍。

(5)電源燈：模塊供電正常時，該指示燈常亮。

(6)測試點：此處將開發板電源引出供輸出，包含2種電源接口：+5V、+3.3V、GND，每個接口各有兩個，供其他設備使用。

(7)USB接口：可用電腦USB接口連接GCAN-600模塊，USB接口內已集成USB轉串口，使用串口調試助手即可進行調試。USB接口已集成電源，使用USB接口無需外接電源。

(8)RS232接口：標準RS232接口及電平，用于連接電腦、單片機、藍牙模塊等外設模塊，調試、擴展模塊使用環境。

？

(11)USB/串口切換跳線：使用跳線帽選擇(7)(8)中使用哪種接口。

(12)CAN總線接口：可直接將汽車CAN總線連入此接口即可使用。

(13)9-24V電源：用于模塊單獨供電使用。

GCAN-600-EVAL V3開發板相較于V2版，增加了實用性的功能——汽車OBD模擬器。新增功能部分如上圖藍色所示。

      ？用戶使用GCAN-600-EVAL V3開發板搭載的OBD模擬器，可以自由模擬ISO15765協議數據發送，通過配置并旋轉“車輛運行參數調節”旋鈕，模擬器的CAN總線接口即可持續模 擬輸出符合ISO15765協議的數據，以此來模擬汽車真實OBD接口的數據。

      GCAN-600-EVAL V3開發板可模擬的數據典型包括：車速、轉速、電壓、水溫、燃油位置、發動機負荷、故障碼數量、加速踏板位置等等。用戶可使用RS232串口線連接圖中藍 色“模擬器232接口”位置，通過串口命令對3個調節旋鈕模擬的功能進行配置，完成后即可通過“模擬器CAN總線接口”輸出ISO15765協議數據。

    用戶使用GCAN-600-EVAL V3開發板的OBD模擬功能可以非常安全、方便的進行汽車電子產品開發，體現在以下三點：

①用戶開發、修改程序后無需頻繁上車測試，使用開發板即可完成汽車參數模擬，可有效的縮短開發周期。

②使用OBD模擬器取代直接上車試驗，可有效的防止用戶產品設計缺陷對汽車CAN總線造成不可逆的損壞。

③模擬器中模擬的數據可按用戶實際車型、實際需求定制。
