此產品HLK-M35套件包含（M35模塊+測試底板+電源+天線）
如只需購買HLK-M35WIFI模塊，請點此購買模塊或者點擊下圖購買
此模塊為已開發好系統的現成模塊，不需二次開發，即可
使用；有別于其他廠家提供的未開發產品。

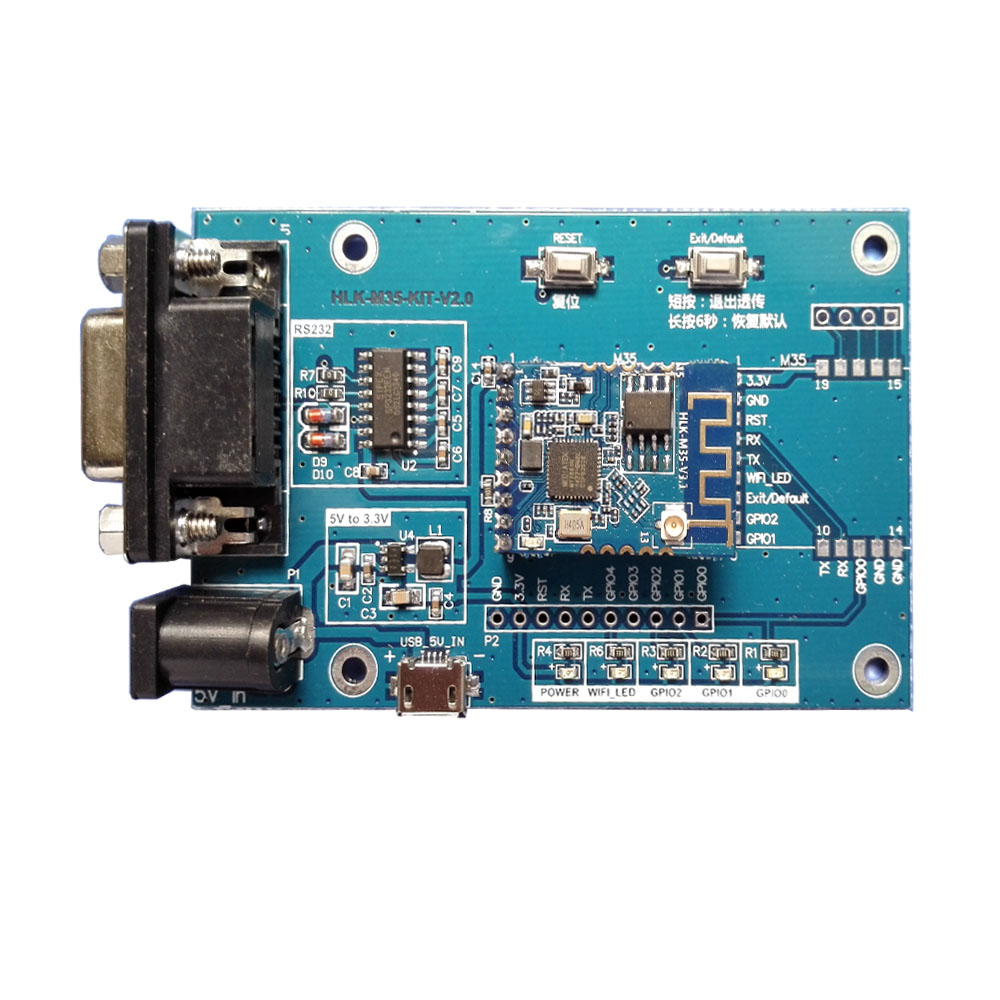

MT7681 串口wifi模塊開發板 單片機智能家居無線評估板HLK-M35
M35模塊特點
中國臺灣嵌入式WIFI方案
支持天線外置和內置選擇
支持插針和貼片兩種方案
小體積 25*18MM
超低功耗的WIFI模塊（省電）
啟動時間1秒
*支持802.11 b/g/n協議
支持 市面上所有WIFI加密方式
無需任何用戶驅動，對用戶單片機只需要當成普通串口使用
支持AP(熱點)/STA(WIFI節點)
支持 TCP Server/TCP Client/UDP Server/UDP Client工作方式
支持DHCP DNS HTTP高級應用層協議
支持串口AT指令配置（支持串口工具配置）
局域網內支持搜索協議查找模塊
支持SmartLink智能聯網功能，用手機APP控制模塊一鍵連接普通無線路由器
通過CE/FCC認證，符合ROHS標準
2014隨著智能家居市場的爆炸式增長，大家普遍認為智能家居是大勢所趨，數據家評估2016年智能家居市場將超過萬億，為了分享這塊大蛋糕，為了給您的產品插上騰飛的翅膀，串口WIFI模塊將是您的*。
深圳市海凌科電子為了適應市場的需求，經過多年的市場經驗和技術累積，于2014年年底推出的智能家居嵌入式串口WIFI模塊，型號：HLK-M35。
2014年的串口WIFI市場魚目混雜，有很多商家為了獲取眼前的暴利，推出很多劣質商品來欺騙消費者，請認準勤懇務實的品牌-海凌科。
會說話的不是人 是好的產品 海凌科電子-用產品說話。
MT7681技術特點
適用于智慧家庭設備，為目前zui小的 IEEE 802.11n SoC ，可以輕松的方式為嵌入式設備設計網路服務，所有功能皆整合在40pin、5x5mm QFN 的封裝中。
提供 GPIO/PWM 智慧化控制，并為行動裝置通訊提供 UART/SPI 介面。
整合電源管理單元、功率放大器、低雜訊放大器、射頻切換器，降低模組體積與射頻設計能力需求。
適合簡單型小家電，如智慧插座、照明燈具及感測器。
聯發科技的智慧型手機應用程式 Smart Connection 是一款的解決方案，讓不同的智慧家庭設備透過 Wi-Fi 網路在單一介面上互相聯結，從照明燈具、智慧電視、智慧門鎖到其他家電。此應用程式支援 Android 、 iOS 、 Windows 及 Linux 等平臺，也支援搭載非聯發科技SoC的智慧型手機。
主要應用領域 智能家居產品
MT7681 串口wifi模塊開發板 單片機智能家居無線評估板HLK-M35
u 手持設備
u 遠程控制
u 消費類電子
u 物聯網應用
u 工業控制
u 便攜式無線通訊產品
u 醫療設備
u LED控制
u 傳感器聯網應

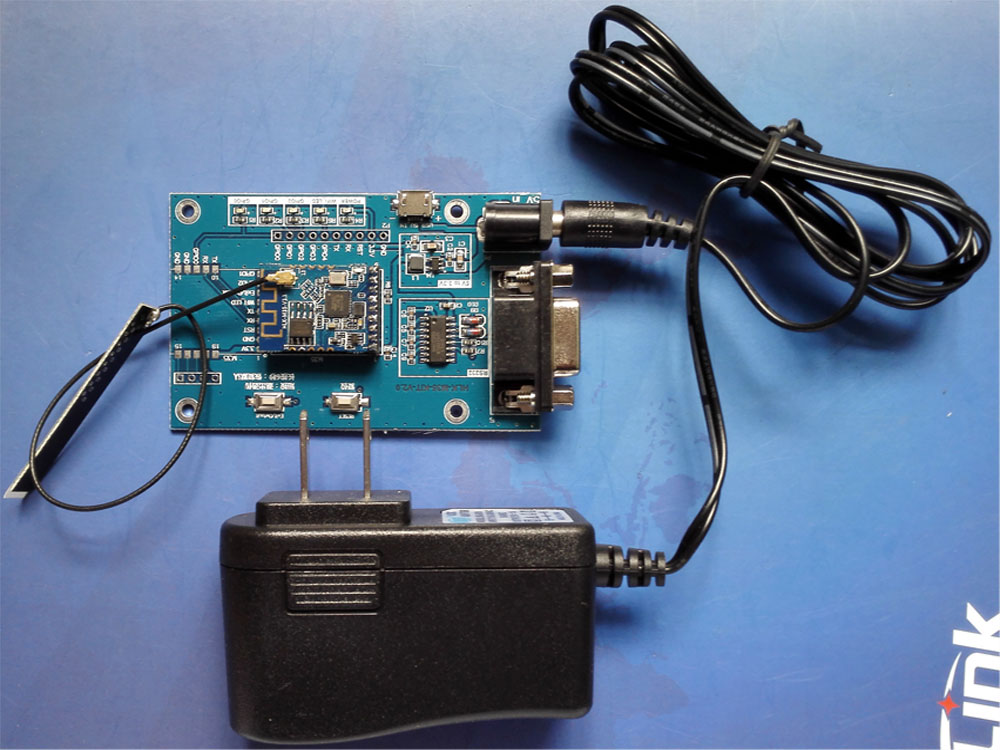

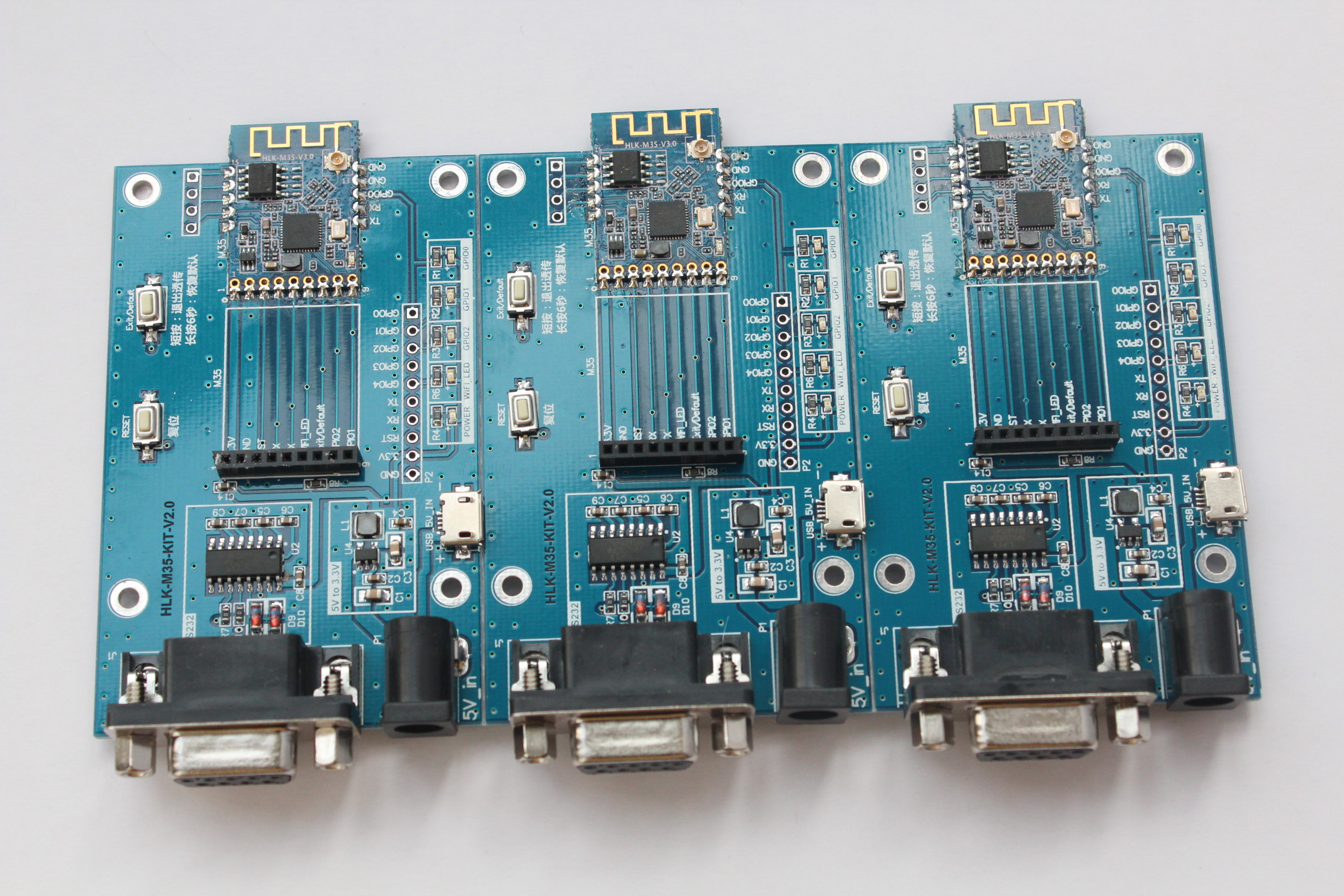

M35開發套件實物圖

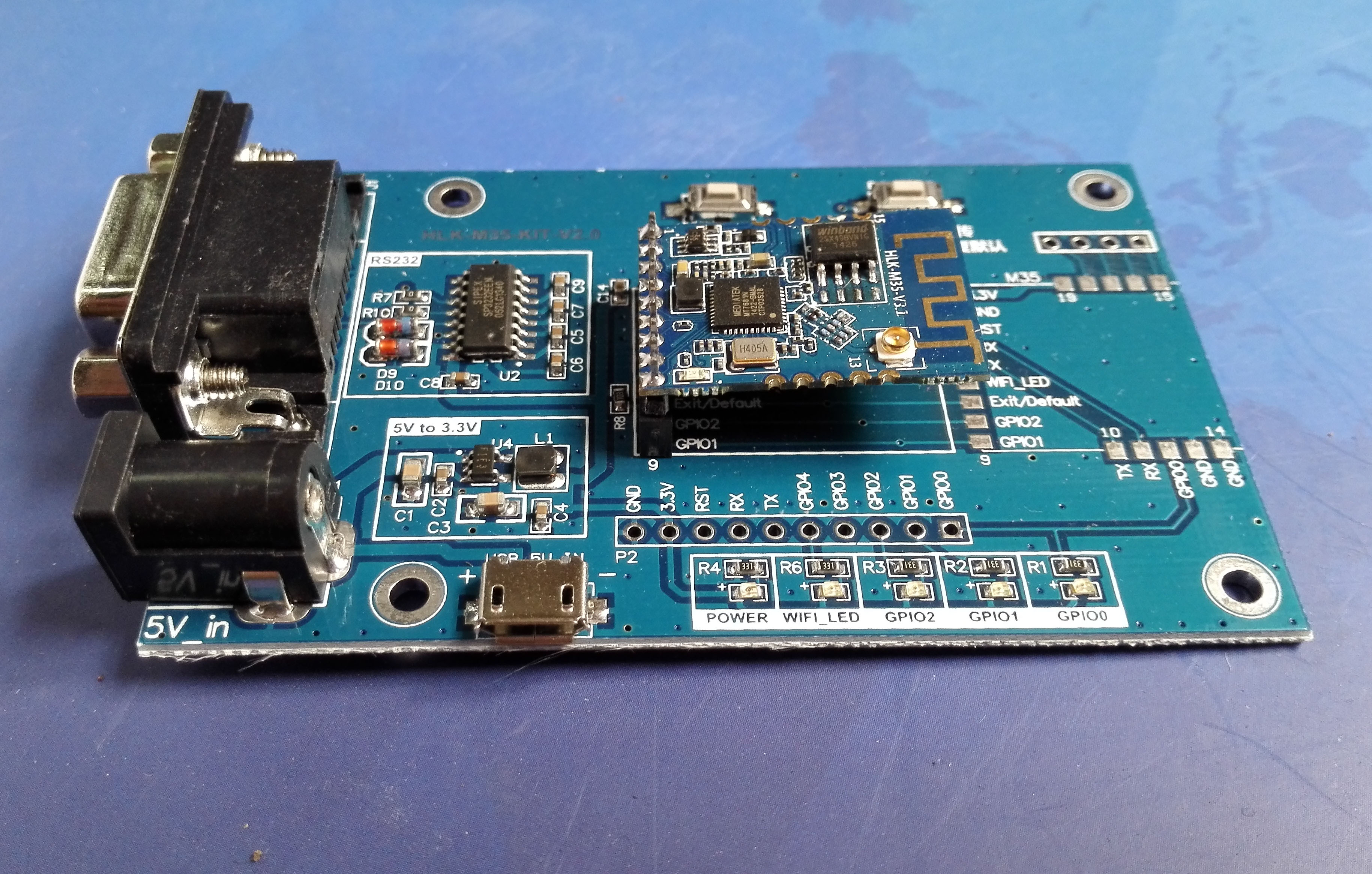

插針式接入

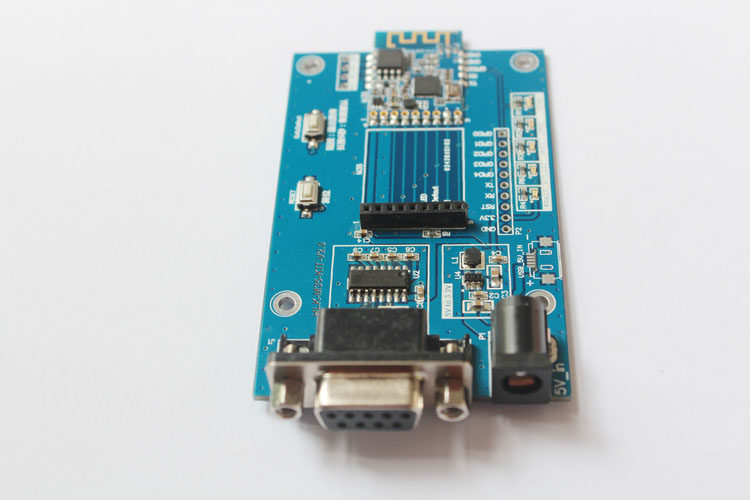

貼片式接入
HLK-M35模塊技術規格
基本參數 | |
無線標準 | IEEE 802.11n、IEEE 802.11g、IEEE 802.11b |
無線傳輸速率 | 11n:zui高可達150Mbps |
信道數 | 1-14 |
頻率范圍 | 2.4-2.4835G |
發射功率 | 14-18 DBM |
接口 | 串口、GPIO |
天線 | |
天線類型 | 外接天線 |
傳輸距離 | 100-300米（環境情況不同，傳輸距離不同） |
功能參數 | |
WIFI工作模式 | 無線網卡/無線接入點 |
無線安全 | 無線安全功能 |
64/128/152位WEP加密 | |
WPA-PSK/WPA2-PSK、WPA/WPA2安全機制 | |
串口轉網絡 | |
zui高傳輸速率 | 115200bps |
TCP連接 | zui大連接數4 |
UDP連接 | zui大連接數4 |
其它參數 | |
狀態指示燈 | 狀態指示 |
環境標準 | 工作溫度：-20-70℃ |
工作濕度：10%-90%RH（不凝結） | |
存儲溫度：-40-80℃ | |
存儲濕度：5%-90%RH（不凝結） | |
其它性能 | 頻段帶寬可選：20MHz、40MHz，自動 |
- HLK-M35的電氣特性
| 參數 | 條件 | zui小值 | 典型值 | zui大值 | 單位 |
| 存放溫度范圍 | -45 | 125 | ℃ | ||
| zui大焊接溫度 | C/JEDEC J-STD-020 | 260 | ℃ | ||
| 工作電壓 | 3.0 | 3.6 | V | ||
| 任意I/O腳電壓 | 0 | 3.3 | V | ||
| 靜電釋放量（人體模型） | TAMB=25℃ | 2 | KV | ||
| 靜電釋放量(充電設備模型） | TAMB=25℃ | 1 | KV |
- HLK-M35尺寸圖
