YDT6108 分配器是將單一的SDI視頻信號數據同時分配給8個SDI信號的視頻信號適配放大設備。在轉換過程中,沒有任何信號損失,并將整潔、高清晰的畫面輸出在各個SDI顯示設備上。該設備*支持多種格式(NTSC,PAL等格式),并*實現1080p@60Hz全高清輸出。在專業工程應用系統中,往往需要多個數字顯示終端顯示同一HD-SDI信號源的畫面,ND3100系列SD/HD/3G - SDI分配器專為滿足這類需要而設計。廣泛適用于監控、廣播電視臺、電視傳媒、視頻會議、電教、有線網絡等領域。
l 實現1到8路SDI視頻分配
l 支持標清SD-SDI(270Mbps)、高清HD-SDI(1.485Gbps)及全高清3G-SDI(2.97Gbps)視頻格式
l 內置電纜均衡器Equilizer,時鐘再生電路Reclocker及電纜驅動器Cable Driver
l zui大電纜長度(Belden-B1694):SD支持400m,HD支持200m, 3G支持140m
l 的SDI信號抖動抑制功能,接近*的眼圖指標;
l 帶有電源及SDI信號格式指示,方便用戶實時監測;
l 內置ESD保護電路,能有效防止靜電損壞;
CE及FCC認證產品。
產品型號 | YDT6108 | ||
輸入接口 | 1×BNC SDI | ||
輸入信號類型 | SD-SDI(270Mbps),HD-SDI(1.485Gbps) | SD-SDI(270Mbps),HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) | |
支持輸入格式 | 525i,576i 720p@23.98/24/25/29.97/30 /50/60,1080i@50/60 1080p@24/25/30 | ||
SDI信號幅度 | 0.8Vp-p | ||
SDI阻抗 | 75歐姆 | ||
SDI耦合類型 | AC耦合 | ||
SDI信號抖動 (典型值) | SD-SDI≤0.1UI HD-SDI≤0.2UI | SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI | |
zui大輸入電纜長度 | Belden 1694A: SD-SDI 400m,HD-SDI 200m,3G-SDI 140m 注意:上述傳輸距離對于不同規格的電纜,測試結果將出現差異 | ||
SDI輸出接口 | 8×BNC SDI | ||
運行溫度 | 0℃~40℃/32℉~104℉ | ||
存儲溫度 | -20℃~60℃/-4℉~140℉ | ||
相對濕度 | 20~90%RH(無凝結) | ||
電源需求 | 5~24VDC |

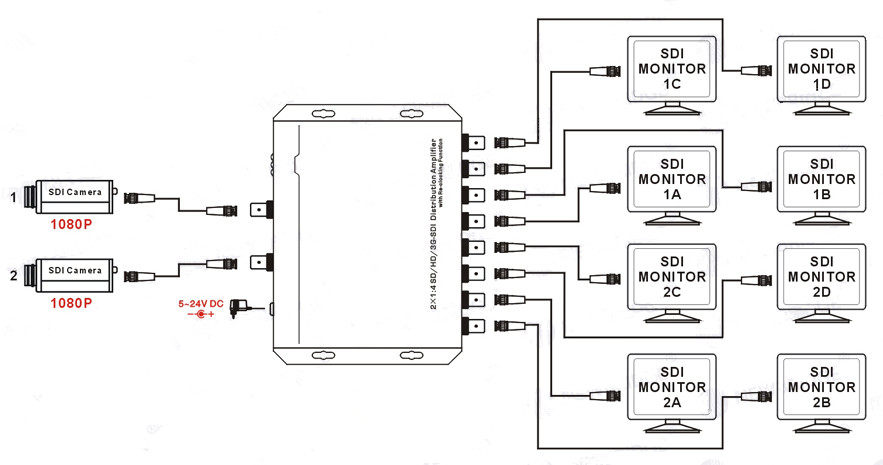

典型應用:
