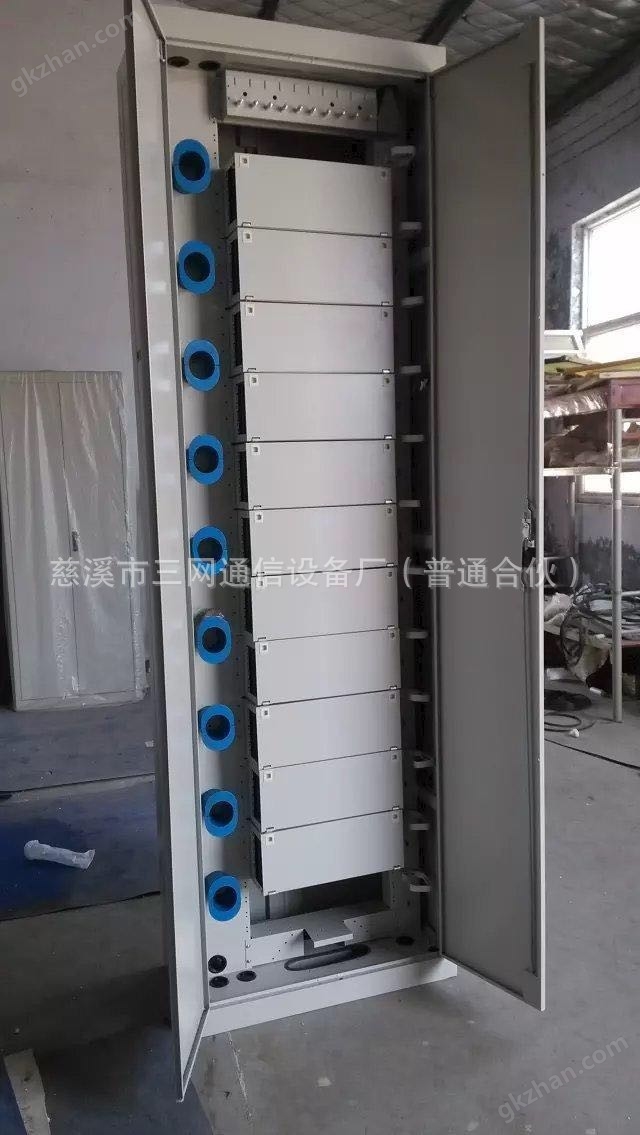

ODF光纖配線架（Optical Distribution Frame）ODF光纖配線架|ODF光纖配線柜（ODF配線柜容量：288芯、576芯、648芯、720芯、864芯、1152芯、1440、1728芯、2016芯）中華人民共和國通信行業標準光纖配線架YD/T 778-2006《光纖配線架》Q/CT 2354-2011《中國電信光總配線架技術要求》|FTTH接入層光纖分配架（Fiber Optic Distribution Frame），又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。
FTTH接入層光纖分配架 適用于FTTH模式下的接入層機房需要在一個架體內進行分光、熔纖、配纖等工作的場景。
依據中華人民共和國通信行業標準YD/T 778-2011《光纖分配架》和泰爾認證中心《配線設備認證實施規則》。 FTTH接入層光纖分配架產品系列包含A型與B型兩類，區別在于機架的寬度、架體組合方式以及機架容量不同
接入層光纖分配架分區示意圖 A型包括光纜固定區1、成端區1、跳線區1、光分區1； B型包括光纜固定區1、成端區1、跳線區1、光分區1、光纜固定區2、跳線區2、成端區2和光分區2組成 A型組合架容量表
A型 200＊1300＊300 A型組合：從左向右依次由一架基本架、一架盤纖架和一架擴展架，共計三架拼湊而成。 B型組合架容量表
B型 2000＊2100＊300 B型組合：從左向右依次由一架左擴展架、一架左盤纖架、一架基本架、一架右盤纖架和一架右擴展架，共計五架拼湊而成。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GPX09R型光纖熔纖架（熔配分離式）
3.1.1 特點及優點（品牌：三網通信）
◆ 采用中國電信標準設計，通用性強；
◆ 符合標準：YD/T 778-2006
◆ 適用通信機房獨立光纖熔接場，配線采用交叉連接方式，可以方便地實現光纖線路的熔接、分配和調度；
◆ 全封閉柜式結構，防塵性能好；
◆ 設有高性能接地裝置，保護設備安全。
3.1.2 主要技術性能
◆ 工作環境溫度：－5℃～+40℃
◆ 環境濕度：≤85％(+40℃)
◆ 箱門開啟角度：≥110°
◆ 箱門開啟次數：≥2000次
◆ 接地排耐電壓水平：≥3000V(DC)/10mA/1min
◆ 絕緣電阻：≥1×103MΩ/500V
◆ 箱體安裝型式：落地式
型號 | 機架尺寸 | 單元 容量（芯） | zui大 單元數 | zui大 容量（芯） |
高×寬×深 | ||||
3W CT GPX09R-45 | 2000×900×450 | 96 | 16 | 1536 |
2200×900×450 | 96 | 18 | 1728 | |
2600×900×450 | 96 | 22 | 2112 | |
3W CT GPX09R-30 | 2000×840×300 | 144 | 8 | 1152 |
2200×840×300 | 144 | 10 | 1440 | |
2600×840×300 | 144 | 12 | 1728 |
GPX09P型光纖配線架（熔配分離式）
3.2.1 特點及優點（品牌：三網通信）
◆ 采用中國電信標準設計，通用性強；
◆ 符合標準：YD/T 778-2006
◆ 適用通信機房獨立光纖跳接場，配線采用交叉連接方式，可以方便地實現光纖線路的連接、分配和調度；
◆ 全封閉柜式結構，防塵性能好；
◆ 設有高性能接地裝置，保護設備安全。
3.2.2 主要技術性能
◆ 工作環境溫度：－25℃～+55℃
◆ 環境濕度：≤93％(+40℃)
◆ 箱門開啟角度：≥110°
◆ 箱門開啟次數：≥2000次
◆ 接地排耐電壓水平：≥3000V(DC)/10mA/1min
◆ 絕緣電阻：≥1×103MΩ/500V
◆ 箱體安裝型式：落地式
型 號 | 機架尺寸 （mm） | 單元容量（芯） | zui大單元數 | zui大容量（芯） | 備注 |
高×寬×深 | |||||
3W CT GPX09P-45 | 2000×900×450 | 96 | 8 | 768 | 建議采用SC適配器 |
2200×900×450 | 96 | 9 | 864 | ||
2600×900×450 | 96 | 11 | 1056 | ||
3W CT GPX09P-30 | 2000×840×300 | 144 | 4 | 576 | |
2200×840×300 | 144 | 5 | 720 | ||
2600×840×300 | 144 | 6 | 864 |
GPX09T型封閉式光纖配線架（熔配一體化）
3.3.1 特點及優點（品牌：三網通信）
◆ 采用中國電信標準設計，通用性強；
◆ 符合標準：YD/T 778-2006
◆ 適用通信機房獨立光纖跳接場，配線采用交叉連接方式，可以方便地實現光纖線路的連接、分配和調度；
◆ 全封閉柜式結構，防塵性能好；
◆ 設有高性能接地裝置，保護設備安全。
3.3.2 主要技術性能
◆ 工作環境溫度：－25℃～+55℃
◆ 環境濕度：≤93％(+40℃)
◆ 箱門開啟角度：≥110°
◆ 箱門開啟次數：≥2000次
◆ 接地排耐電壓水平：≥3000V(DC)/10mA/1min
◆ 絕緣電阻：≥1×103MΩ/500V
◆ 箱體安裝型式：落地式
表一：光纖配線架配置表（采用單層/雙層分路器托盤）：
產品型號 | 機架尺寸 高×寬×深 | 12芯一體化托盤數量 | 滿配容量（無分路器托盤） | 備 注 |
3W CT GPX09T | 2000×840×300 | 48 | 576 | 分路器托盤按用戶需求配置，1/2×16分路器終端托盤占用1個一體化托盤空間，1/2×32分路器終端托盤占用2個一體化托盤空間。 |
2200×840×300 | 54 | 648 | ||
2600×840×300 | 66 | 792 |
表二：小容量ODF配置表
產品型號 | 機架尺寸 高×寬×深 | 12芯一體化托盤數量 | 滿配容量 （無分路器托盤） | 存儲單元 （數量） | 備 注 |
3W CT GPX09T | 720×520×250 | 12 | 144（壁掛） | 1 | 分路器托盤按用戶需求配置，1/2×16分路器終端托盤占用1個一體化托盤空間，1/2×32分路器終端托盤占用2個一體化托盤空間。 |
2000×600×300 | 24 | 288 | 4 | ||
2000×600×300 | 30 | 360 | 3 | ||
2200×600×300 | 36 | 432 | 3 | ||
2600×600×300 | 42 | 504 | 4 |
三網通信為適應三網融合、FTTx的推廣，三網通信推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括光纜交接箱，光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。
三網通信FTTX布線*、質量保證！隨時歡迎您前來咨詢！?。?/strong>
：
：
：411531611
：
地址：浙江省寧波慈溪市觀海衛鎮工業區
FTTX局端機房配線架，光纖配線架（Optical Distribution frame）OMDF光纖總配線架|ODF光纖配線架（柜）
3.1.1 特點及優點
◆ 采用中國電信標準設計，通用性強；
◆ 符合標準：YD/T 778-2006
◆ 適用通信機房獨立光纖熔接場，配線采用交叉連接方式，可以方便地實現光纖線路的熔接、分配和調度；
◆ 全封閉柜式結構，防塵性能好；
◆ 設有高性能接地裝置，保護設備安全。
3.1.2 主要技術性能
◆ 工作環境溫度：－5℃～+40℃
◆ 環境濕度：≤85％(+40℃)
◆ 箱門開啟角度：≥110°
◆ 箱門開啟次數：≥2000次
◆ 接地排耐電壓水平：≥3000V(DC)/10mA/1min
◆ 絕緣電阻：≥1×103MΩ/500V
◆ 箱體安裝型式：落地式
型號
機架尺寸
單元
容量（芯）
zui大
單元數
zui大
容量（芯）
高×寬×深
CT GPX09R-45
2000×900×450
96
16
1536
2200×900×450
96
18
1728
2600×900×450
96
22
2112
CT GPX09R-30
2000×840×300
144
8
1152
2200×840×300
144
10
1440
2600×840×300
144
12
1728
- 5. CT GPX09P型光纖配線架系列
3.2.1 特點及優點
◆ 采用中國電信標準設計，通用性強；
◆ 符合標準：YD/T 778-2006
◆ 適用通信機房獨立光纖跳接場，配線采用交叉連接方式，可以方便地實現光纖線路的連接、分配和調度；
◆ 全封閉柜式結構，防塵性能好；
◆ 設有高性能接地裝置，保護設備安全。
3.2.2 主要技術性能
◆ 工作環境溫度：－25℃～+55℃
◆ 環境濕度：≤93％(+40℃)
◆ 箱門開啟角度：≥110°
◆ 箱門開啟次數：≥2000次
◆ 接地排耐電壓水平：≥3000V(DC)/10mA/1min
◆ 絕緣電阻：≥1×103MΩ/500V
◆ 箱體安裝型式：落地式
型 號
機架尺寸
（mm）
單元容量（芯）
zui大單元數
zui大容量（芯）
備注
高×寬×深
CT GPX09P-45
2000×900×450
96
8
768
建議采用SC適配器
2200×900×450
96
9
864
2600×900×450
96
11
1056
CT GPX09P-30
2000×840×300
144
4
576
2200×840×300
144
5
720
2600×840×300
144
6
864
- 6. 19英寸標準架安裝光纖單元系列
- 7. CT GXF09T型光纜交接箱系列
- 8. CT GXF11D型無跳接光纜交接箱系列
- 9. CT MPX09 型數字配線架系列
CT GPX09T型光纖配線架（熔配一體化）基本配置表
配線架圖號 | 外型尺寸 高×寬×深 | 一體化托盤CT1.001.001-## | 存儲單元（個）CT2.061.003 | zui大容量（芯） | |
容量 | 數量 | ||||
CT1.000.053B | 2600×840×300 | 12芯 | 72 | / | 864 |
CT1.000.052B | 2200×840×300 | 12芯 | 60 | / | 720 |
CT1.000.051B | 2000×840×300 | 12芯 | 54 | / | 648 |
CT1.000.063 | 2600×600×300 | 12芯 | 48 | 4 | 576 |
CT1.000.062 | 2200×600×300 | 12芯 | 42 | 3 | 504 |
CT1.000.061 | 2000×600×300 | 12芯 | 30 | 3 | 360 |
CT1.000.061-2 | 2000×600×300 | 12芯 | 24 | 4 | 288(少用) |
CT1.000.081 | 720×520×250 | 12芯 | 12 | / | 144(壁掛) |
注：訂配線架時選擇配線架、一體化托盤圖號和數量，-##為配置號，根據適配器和尾纖類型選定。附件光纜分支盒、裸纖保護管需根據訂單要求說明配置數量。
注：訂光分路器托盤時可選配適配器和光分路器。1/2×16光分路器托盤CT1.001.002按用戶需求配置（-01配17個SC適配器、-02配17個FC適配器），占用1個一體化托盤空間。1/2×32光分路器托盤CT1.001.003按用戶需求配置，占用2個一體化托盤空間。
注：對于CT1.000.053B\052B配置號@000深圳定制、@001東莞定制、@002常用配置；CT1.000.062
配置號@000常用配置。
配線架選用件：
名 稱 | 圖 號 | 備 注 |
裸纖保護套管5×3 | 適合帶狀纖，訂購托盤時需同時選購保護管，一般1米/托盤。 | |
裸纖保護套管Φ5×0.6 | 適合非帶狀纖，用戶時選配。一般1米/托盤。 | |
光纜分支盒(主干) | CT2.314.005 | 根據帶狀光纜芯數及條數選配。一般選配3個（每個盒含2個喉扣） |
喉扣 | 光纜固定用，選配。一般選配8個（包含光纜分支盒所配的喉扣數） |
GPX16型光纖總配線架，是一種在柜體內實現光纖跳線的交叉連接式配線設備。該產品設計成單面雙直列布局，結構緊湊，集成度高，操作方便。其思路，理念超前；其應用維護方便；其管理，界面清晰。主要用在外纜光纜在2000芯以下的模塊局或機房面積特別緊張的局端。
二、容量及配置
GPX16型光纖總配線柜按照機柜的高度不同有3種容量，其配置見表1。
表 1 光纖總配線柜配置
外形尺寸 | 熔接盤數量 | 綜端盤數量 | 子框 | 水平線槽 | 光纜板 | 總容量 |
2000×800×400 | 54 | 54 | 18 | 2層 | 2層 | 1296 |
2200×800×400 | 60 | 60 | 20 | 2層 | 2層 | 1440 |
2600×800×400 | 72 | 72 | 24 | 3層 | 3層 | 1728 |
注：1 熔接盤和終端盤外型尺寸為25×200×180（高×寬×深）顏色：冰灰 2內線也可以配置左出纖熔接托盤 3 72芯機框為選配件 4側板和門板均為選配件 | ||||||
| 型號 | 規格 | 外形尺寸 |
| GPX02B | 576D | 2000*800*400(MM) |
| GPX02B | 648D | 2200*800*400(MM) |
| GPX02B | 864D | 2600*800*400(MM) |
產品特點：
●模塊化：部件均采用模塊化設計，可以通過模塊的靈活搭配來實現不同的功能組合，使不同型號產品的組件具有通用性和互換性；
●系統化：擁有滿足室內、室外各種環境要求的、不同容量的產品，并配有全系列高品質的光器件產品，并能提供系統的解決方案；
●人性化：強調人性化操作、管理等，全正面化操作，對工程施工有深厚的理解，對細節的處理一直堅持精益求精；
●標準化：嚴格遵循行業相關各種標準，并且積極參與行業的各種技術規范的修訂；
●專業化：專業技術人員和生產、檢測設備保障產品性能*性和可靠性；
依據標準：
●YD/T778-2006《光纖配線架》
●YD/T895-1997《SC/PC型單模光纖活動連接器技術條件》
●YD/T826-1996《FC/PC型單模光纖光纜活動連接器技術條件》
●YD/T988-1998《通信光纜交接箱》
●YD/T814-1996《光纜接頭盒》
●YD/T925-1997《光纜終端盒》
