磁性尺測量系統專為線性位移測量而設計。

磁柵尺經濟,效率特別適用于長距離的測量.

特別適用于如油污,切削屑,震動等惡劣環境.

磁柵尺依應用性質不同可定義出兩個不同的系統

磁柵尺測量系統:

使用于線性位移測量并于顯示器顯示測量值

磁性編碼器:

使用于線性位移測量并將位移量轉換為對應的脈波數輸出給PLC或控制器.

磁柵尺特點：

精度高:磁柵尺分辨率可達0.0002MM,系統精度0.01MM

信號強:磁柵尺讀頭輸出信號為24VPP輸出,可以直接給二次設備,如PLC,記數器等

磁柵尺信號輸出形式多:PP/OP/LD/TTL; SSI/RS485/RS422 (5V,24V) 1V~~正弦波信號 4-20MA電流信號 0-10VDC 電阻多種形式

磁帶磁性穩定,使用壽命長,10年不丟磁

產品齊全. (分辨率:0.0002MM,0.001MM,0.01MM,0.025MM,0.04MM,0.1MM,

0.25MM,1MM)

防護等級高:IP67,可直接工作于油,水,100度高溫等惡劣環境

磁柵尺安裝:

磁柵尺安裝要求:

ME-線纜走向必須和動力線分開以減小串入噪聲

磁柵尺輸入電源 :電壓允差不能超過 +/- 5%. 波紋不超過 50 mV

磁柵尺電氣干擾的抑制 :供電電壓不超過額定值的 +/- 5v 波紋電壓不超過 50 mV

帶 RC 網絡的 AC 扼流圈 , 例如 0.1 微法 /100 歐姆，安裝自由輪二極管到 DC 線圈， 安置 RC 抑制電機和它的斷路線圈 ( 在電機端子盒中 ) 為電子裝置提供額外的電力

磁柵尺磁帶由 3 個部分組成:

磁柵尺及磁頭

長度從 0.5 到 90 m

A相當柔軟的有磁性的尺帶

B鐵性的粘合橡膠尺帶的柔性基帶 . 用于支撐磁帶、提供磁場通路,和機床粘合由雙面膠帶制成

C此層透磁帶用于保護橡膠磁帶，可彎曲易于運輸，供貨時是單獨分開的，使用時用雙層膠帶和橡膠磁帶粘合

安裝磁柵尺的說明

將磁柵尺尺帶粘到機床上

 薄型尺帶必須粘合到清潔、干燥、平整的表面。典型的清潔劑是 50% 酒精和 50% 的水混合液或庚烷 ( 請注意制造商關于接觸此類溶劑的提示 ). 在銅、黃銅等表面應確保表面清潔沒有任何氧化層

粘合表面

尺帶粘合到表面后直接產生粘合力，適當加壓效果更好

磁柵尺粘接溫度

磁柵尺的粘接溫度是從 +21° 到 38°C. 如果溫度在 11°C 或更低 , 粘接劑會變得太硬粘合力會不夠 , 在正確應用情況下，粘合力在零下溫度時也能保證。 粘合 72 小時后結合力會到zui大 ( 在 21°C)

磁柵尺與光柵尺的對比：

1、國內光柵尺一般只做到4M以下，4M以上價格高，測量誤差大。而磁柵尺可以隨便剪裁，因此磁柵尺可以無限加長，能夠滿足客戶的超長測量，磁柵尺精度分為0.001mm和0.005mm，磁柵尺能夠滿足客戶測量時的高精度需求。磁柵尺安裝簡便，是龍門銑等大型機床安裝數顯改造的*。

2、磁柵尺可以直接安裝在機床設備上，也可以安裝在我們定制的磁柵尺外殼里，具有抗油污，增加使用壽命的作用。

磁柵尺外殼分為窄尺殼和寬尺殼之分。

窄尺殼磁柵尺比較經濟實用，但是抗油污和鐵屑的能力相對較弱。

寬尺殼磁柵尺又稱為全封閉尺殼磁柵尺，可以把磁柵尺裝在一個全封閉的空間內，抗油污和鐵屑的能力較強，可以增強磁柵尺的使用壽命

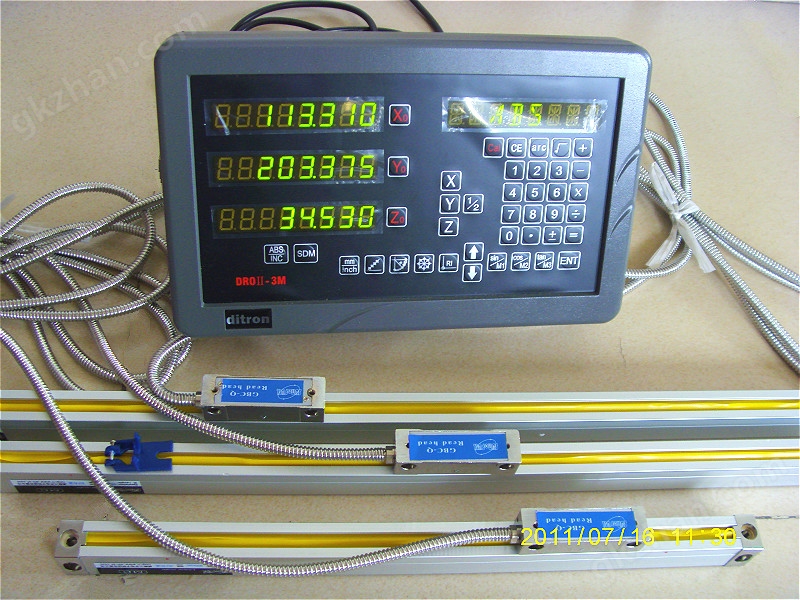

光柵尺及數顯表
