齒條：零背隙/高精度：*創新的有效嚙合，始終保證兩個以上的輪齒相互接觸，在輪齒雙方向上保證零背隙，保證±20微米的定位精度，每一個輪齒齒廓相對于*個輪齒的位置都進行了精確測量，從而確保*的定位精度和消除齒距累計誤差。高速運行能力：滾輪齒條傳動系統可以實現高速傳真，速度高達11米/秒，完成通常只能由直線電機才能提供的高定位精度，并且在高速運動下，超低的摩擦設計不產生發熱現象或部件磨損無限行程長度。直線滾輪齒條傳動系統采用模塊化設計，中國臺灣齒條有1米和0.5米長兩種長度，德國齒條有0.25、0.5、1、1.5、2、3米等多種規格可根據應用需要進行組合，也可以根據需要切割成更短的長度，這非常有益于齒條的存儲，有效供應，降低成本和實現互換。齒條的連接使用工具，通過齒條的輪齒將前段齒條的位置精度準確傳遞至下一段齒條。YYC齒條又稱YYC精密齒條或原億昌齒條。為了能夠滿足機械設備需求，YYC提供不同模數的齒輪齒條，可以*替代滾珠絲桿，氣缸，直線電機等直線傳動產品，且有*的性價比。YYC齒條潤滑系統：對于開放式的齒輪傳動，直線導軌，滾珠絲桿，鏈條的潤滑，YYC可以提供并把的解決方案。裝有潤滑脂的潤滑油罐可以產生70bar的壓力，通過油管將潤滑脂注入特殊泡沫材料的潤滑輪內，均勻地涂于齒面，同時潤滑輪還有*的吸附性，它體積的90%可以儲存洋溢脂。一套潤滑系列不僅僅可以潤滑一點，還可以實現多點潤滑，潤滑系統可以連接控制器上，方便用戶自主的控制潤滑。精密齒條：為了能夠滿足機械設備的需求，YYC提供不同模數的齒輪齒條，可以替代滾珠絲桿，氣缸，直線電機等直線傳動產品，且有*的性價比，精度可達DIN6級。

制程說明：

Manufacturing Description:

精度等級：（JIS 二級）DIN 6h25

Precision Grade:（JIS Grade 2）DIN 6h25

材料：（S45C中碳鋼）C45

Material:（S45C Medium Carbon Steel）C45

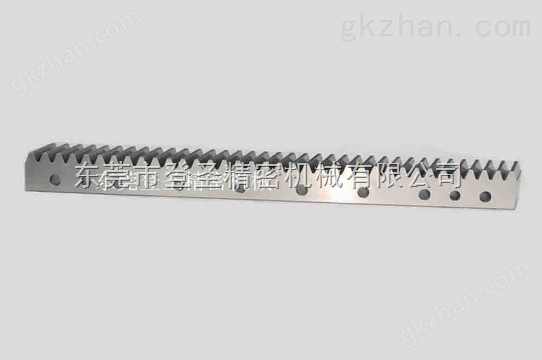

齒型:直齒

Type:Straight Rack

齒面處理：研磨

Treatment of Teeth:Ground

硬度處理：熱處理；硬度為45~50度

Hardness: Heat treatment;45~50 degree

四面磨削：有

Sides Ground:Included.

壓力角：20度

Pressure Angle:20 degree.

亦供應無鉆孔的齒條，請于型號后加注“N”，如CSTGH2050N.

Racks without holes are also available. Note “N” in the end of code number.i.e CSTGH2050N.

不同尺寸與材質以可依照?qǐng)D面客制化。

Other Dimensions/Materials could be customized by drawings.

總齒距誤差：每300mm齒距累積誤差的zui大值。

Pitch Error:total pitch error per300mm

此樣本中的所有產品型號及參數如有變更恕不另行通告，訂貨前請與本公司聯絡確認。
