采購防爆儀表箱,訂購防爆儀表控制箱,到上海川諾防爆箱廠家,公司新開發了全系列性能穩定、功能強大、外形美觀的不銹鋼防爆電器,另外,又推出一系列防爆防腐全塑類產品,充分滿足用戶防爆、防腐、防水、環保、節能等要求的新一代主導產品。
因產品型號規格不同,網上價格僅供參考,不作為zui終的成交價,具體價格請:24小時: :

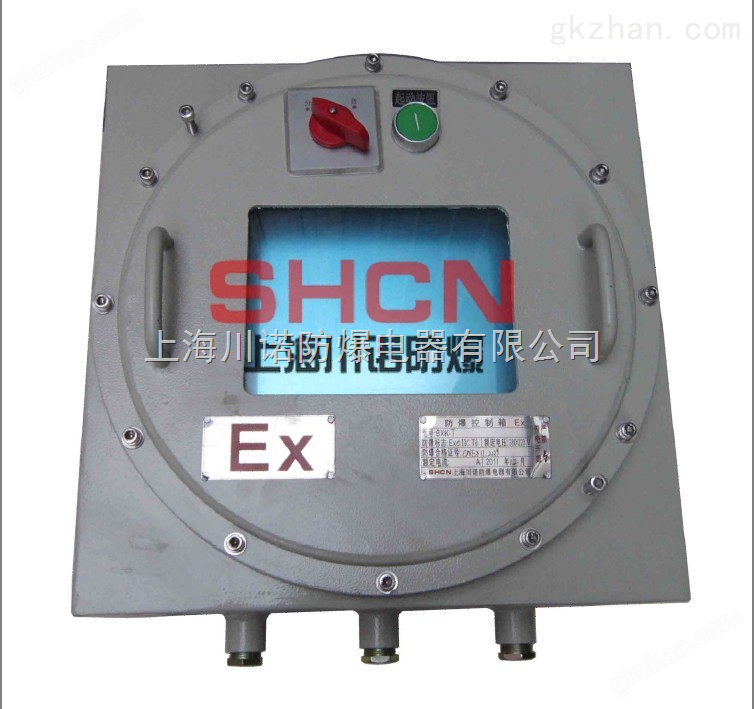

BYB系列儀表控制箱(以下簡稱控制箱),適用于戶內、戶外防塵防水的場所中,在交流50Hz、額定電壓380V、額定電流至20A以下電路,作為控制各種電氣設備起動、停止使用。
1.2工作條件
a. 海拔不超過2000m;
b. 周圍空氣溫度不高于+60℃,不低于-40℃;
c. 空氣相對濕度不大于90%(+20℃時);
d. 垂直安裝傾斜度不大于5°;
e. 無明顯搖動和強烈沖擊振動的地方;
f. 無明顯破壞金屬和絕緣腐蝕性氣體和蒸氣的環境中;
g. 無滴水和其它液體侵入的地方;
2、 結構與特點
2.1型號含義
BYB - /□D□/□L□/□X□/□R□/□
進線口數/螺紋
右進線
進線口數/螺紋
下方進線
進線口數/螺紋
左方進線
進線口數/螺紋
上方進線
額定電流
控制箱
2.2主要技術參數見表:
額定電壓(V) | 額定電流(A) | 防護等級 | 進出線口螺紋 |
380 220 | 10、20、30、40、50、60、80、100、120、150、200 | IP55 | G15 |
G20 | |||
G25 | |||
G32 | |||
G40 | |||
G50 | |||
G70 | |||
G80 |
2.2結構概述
a. 控制箱按照相關國家標準要求設計制造,并經檢驗機關檢驗合格,頒發合格證;
b. 控制箱鋼板焊接而成,進出線口方向、數量、端子數及公稱直徑可根據用戶要求任意變化,鋼管布線和電纜布線均可,電纜布線須配備電纜夾緊密封接頭。
3、安裝與維修
3.1安裝前應檢查銘牌上的技術數據是否與實際使用情況相符;
3.2檢查所有緊固件是否有松動現象,如有松動應加以緊固;
3.3控制箱的內外接地必須良好可靠;
3.4安裝時需將電纜穿過密封圈、金屬墊圈、用壓緊螺母壓緊,保證密封及電纜不得松動,不使用的接線口應用密封圈和金屬墊片加以封堵;
3.5維修檢查時必須先斷開電源后方可開蓋;
4、訂貨須知
訂貨時應寫清控制箱的完整型號、名稱、規格及訂貨數量
