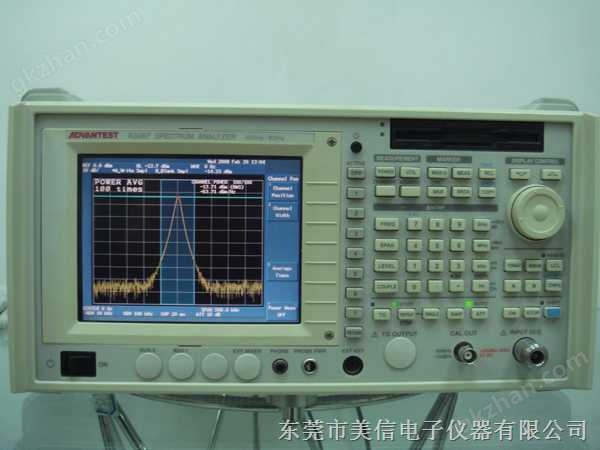

R3267A頻譜分析儀（日本-愛德萬）
產品簡介：
R3267A頻譜分析儀分辨率帶寬為1OHz～10MHz,
頻率范圍：在10OHz～8GHz/26.5GHz頻寬精度為±1%，
在2GHz帶寬時，可達到-154dBc/Hz的寬動態范圍，儀器內裝載了為適應下一代移動通信標準的寬帶、高品質要求的分析功能軟件，特別是在W-CDMA的ACP測試中，可達到70dB的動態范圍。
并具備了從第二代向第三代的各種通信系統的數字解調選件功能。R3267A可用于各種通信系統的器件組件以及通信系統的研究、開發、生產線的測量。

功能特點
高頻率寬帶測量：
頻率范圍：10OHz～8GHz
分辯率帶寬：1OHz～10MHz
頻寬精度  ：±1%或以下（對全頻寬）

高動態范圍測量：
動態范圍：-154dBc/Hz（2GHz寬度）
　　　　　70dB以上（5MHz偏移）
適用于W-CDMA測量
頻譜純度：-113dBc/Hz（1OkHz偏移）
輸入衰減：75dB 5dB步進
1dB增益壓縮點：OdBm
2信號3階交調 ：-80dBc以下

高速測量
數據追蹤：提高20蹤/秒
　        1μs零頻寬掃描
為數字調制測量準備的模板功能
技術指標
規格
頻率范圍：10OHz～8GHz
頻率讀取精度：±（頻率讀數×頻率準精度+帶寬×帶寬　
精度+0.15×RBW+1OHz）
   頻率基準精度：±3×10^-8/日　±1×10^-7/年
   頻率純度：（dBc/Hz）

頻帶  偏移
1kHz  10kHz  100kHz  1MHz
100Hz～1GHz  -100  -113  -118  -135
1～2.6GHz  -100  -110  -118  -135
2.6～7.5GHz  -98  -108  -112  -135
7.4～15.4GHz  -98  -102  -106  -129
15.2～26.5GHz  -83  -96  -100  -123

頻寬：
　    范圍：200Hz～8GHz，零頻寬
　    精度：±1%
　    RBW：10Hz～3MHz，5MHz，10MHz
　    VBW：1Hz～3MHz，5MHz，10MHz
頻率掃描：
         零頻　1μs～100Os
　       Span＞0Hz　2Oms～100OS
　       精度：±3%
振幅范圍
測量范圍：+30dBm至平均噪聲電平
參考電平：
　  對數：一140～+6OdBm（0.1dB步進）
　  線性：22．4nV～223V
輸入衰減器：O～75dB（5dB步進R3267）

動態范圍

平均噪聲電平
頻率
平均噪聲電平
1kHz  -90dBm
10kHz  -100dBm
100kHz  -101dBm
1MHz  -125dBm
10MHz～3.5GHz  -{130-f（GHz）}dBm
1.6GHz～8GHz  -125dBm（R3267）
3.5GHz～7.5GHz  -125dBm
7.5GHz～15.4GHz  -122dBm
15.4GHz～22.0GHz  -120dBm
22.0GHz～26.5GHz  -117dBm

1dB增益壓縮：
R3267A  10～10MHz
10MHz～8GHz  -3dBm

振幅精度

頻率響應
頻率范圍  帶內平垣度
10MHz～3.5GHz  ±1.5dB
50MHz～2.6GHz  ±1.0dB
1.6～3.5GHz  ±1.5dB
3.5～7.0GHz  ±3.5dB
6.9～8GHz  ±4.0dB

IF增益誤差
0～-50dBm  ±0.5dB
0～-80dBm  ±0.7dB

刻度顯示精度
對數  0～-90dB  ±0.2dB/1dB
線性  ±5%的參考電平

輸入衰減開關誤差
100Hz～8GHz  ±1.1dB/5dB步進（R3267）
100Hz～12.4GHz
12.4～18GHz
18～26.5GHz  ±1.1dB/10dB步進（R3273）
±1.3dB/10dB步進
±1.8dB/10dB步進

RBW開關誤差
RBW  誤差
10Hz～5MHz  ＜±0.3dB
30Hz  ＜±1.0dB

一般標準
溫度：0～50℃
功率：
電平：100～120V，200V～240V
功率：300VA
頻率：50/60Hz
質量：18kg以下
尺寸：350（W）×177（H）×420（D）mm
