AMT 一直以來就專注為工業產品開發觸控解決方案。我們了解客戶需求，并提供高品質的投射式電容(PCI) 觸控解決方案來滿足客戶的應用。
AMT PCI 觸控解決方案包含兩大組件：PCI 觸控面板與PenMount PCI 控制器及驅動程式。我們負責設計制造PCI 觸控面板，而PenMount 團隊則專責控制器與驅動程式開發，提供客戶整合(turn-key) 方案。

特色與優點
*提供觸控面板、控制器和驅動程式的觸控完整解決方案
*提供尺寸自3.5” – 24” 的觸控面板標準品
*提供全平面投射式電容觸控面板標準品
*不同觸控面板結構設計，適用于不同產品之應用
*控制器提供外接式觸控控制板和COF (chip on Flex) 板二種
*單指到多指操作，感應敏銳
*表面玻璃結構，耐刮、耐用
*透光性好
*支援 PenMount單指或兩指手勢功能
*不需定位，也沒有定位不準的問題
*環境測試方面，可承受較高的溫濕度測試
*產品設計 EMI 防護
*支援手套及防水應用
以下將逐一介紹投射式電容觸控面板的細節。

工作原理
由于人是導體，當手指靠近電極時，手指與電極之間的電容值會改變，只要偵測XY 軸靜電容量發生的變化，就可以定位觸控點。投射式電容(Projected Capacitive Input, PCI) 觸控原理在操作上不需要按壓觸控面板就能夠感測到電容值的變化。此外，投射式觸控面板表面是玻璃，玻璃的抗刮性、耐久性、耐環境性都很強。
投射式電容觸控面板的作動原理為在表面玻璃層下有兩層的ITO 層，分別形成X 軸與Y 軸的電場，電場電力線穿過玻璃表面保持電場平衡。一旦手指接近玻璃表面，手指與X 軸或Y 軸電極形成新的電場，讓局部的電容變化，控制器就會依據電容變化來判斷位置。

投射式電容觸控解決方案
一般而言，投射式電容(Projected Capacitive Input, PCI) 觸控面板會依據觸控控制器的偵測和運算方式來設計線路樣式。如果客戶要使用到投射電容觸控產品，建議購買整套的投射電容觸控面板和觸控控制器才能有完整的匹配性。
AMT 提供投射式電容觸控面板的完整解決方案，藉由AMT 投射電容觸控面板、PenMount 觸控控制器以及驅動程式的整合，讓客戶在導入投射電容觸控產品時可以容易安裝和使用。
我們的投射式觸控面板整套方案有以下二種選擇：

投射式電容觸控面板和觸控控制板

投射式電容觸控面板和觸控控制板這二個產品是分開來的。
我們提供的投射式觸控面板尺寸由5.7” 到24”，觸控面板的設計結構我們?cè)谙旅娴膯卧獙?huì)描述；PenMount 針對不同尺寸區間的觸控面板提供不同的觸控控制板，觸控面板尺寸與相對應的控制板如下：
*PM1210: 支援5” 到7.9” 投射式電容觸控面板。
*PM1310: 支援8.4” 到10.4” 投射式電容觸控面板。
*PM1410: 支援12.1” 到15.6” 投射式電容觸控面板。
*PM1710 & PM1711: 支援17” 到24” 投射式電容觸控面板。
投射式電容 COF 觸控面板

投射式電容觸控面板連接COF (Chip on Flex) 控制板，我們稱為PCI COF。
COF 的觸控 IC 和線路是在焊 tail 上。目前我們提供的PCI COF 尺寸是3.5” – 10.4”。由于PCI COF 產品所需要的機構空間較小，因此適合應用在強調輕、薄、小的攜帶式產品內。觸控面板尺寸與相對應的PenMount COF 控制器如下：
*PM2103 COF: 支援3.5” 到4.9” 投射式電容觸控面板。
*PM2203B COF: 支援5” 到7.9” 投射式電容觸控面板。
*PM2300 COF: 支援8.4” 到10.4” 投射式電容觸控面板。

其他PenMount 控制板與PenMount COF 控制器如下，煩請查閱相關規格書，如有任何需求請與我們聯系：
*PM1201A: 支援5” 到7.9” 投射式電容觸控面板。
*PM1300A & PM1302: 支援8” 到10.9” 投射式電容觸控面板。
*PM1400A & PM1401: 支援11” 到15” 投射式電容觸控面板。
*PM1500: 支援15.1” 到18.5” 投射式電容觸控面板。
*PM2101 COF: 支援3” 到4.9” 投射式電容觸控面板。
*PM2201 COF: 支援5” 到7.9” 投射式電容觸控面板。
*投射式電容觸控產品功能
*AMT 為滿足不同領域的應用需求，我們不斷精進投射式電容(PCI) 觸控解決方案的功能。 PenMount PCI 控制器不論在多指操作、戴手套操作、對水的處理、雜訊的處理等部份都有優秀的表現。以下我們將為您介紹AMT 投射式電容觸控解決方案的性能。
*雜訊處理
*工作及生活周遭的環境中多多少少都存在著電磁輻射，而電磁輻射對大多數的電子、電器設備會造成一定程度的影響。對于投射式電容觸控產品而言，環境中的外來雜訊則可能干擾觸控偵測的準確性。
*PenMount 使用了有效的韌體與硬體技術來阻擋不同頻寬的雜訊干擾，維持PCI 控制器偵測觸控時的準確性。 AMT PCI 觸控解決方案符合傳導耐受性測試(CS) 3Vrm 與輻射耐受性測試(RS) 3V/m 之標準；有些PenMount 控制板的EMC 規格更可達到CS 10Vrms 與RS 10V/m。因此，AMT PCI 觸控解決方案為巿場上產品之一，可符合工業PCI 觸控應用之需求。

結構、tail 和表面處理
AMT 投射式電容(Projected Capacitive Input, PCI) 觸控面板在結構上有二種設計，出線方式和表面處理都不盡相同，以下我們將詳細說明。

設計結構
目前AMT 的投射式電容觸面板提供Glass-Film-Film-Film (GFFF) 和Glass-Film-Film (GFF) 二種結構設計，GFFF 結構涵蓋7” 到15.6” PCI 觸控面板；GFF 結構則是涵蓋3.5” 到10.4” PCI COF 觸控面板，及8.4” 到24” PCI 觸控面板。觸控面板結構分別如下：

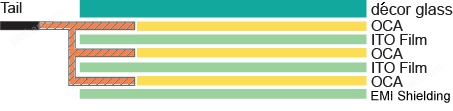

投射式電容觸控面板 GFFF 結構

投射式電容觸控面板 GFF 結構

PCI COF 觸控面板 GFF 結構

GFFF 和GFF 這二種結構的設計理念不同，GFFF 結構的投射式觸控面板最下層有一層EMI 隔離層，讓觸控面板在使用時降低LCD或系統的雜訊干擾；在GFF 的投射式電容觸控面板因?yàn)榭紤]到部分產品的輕薄需求，所以我們也采用COF tail 設計，減少組裝時所需的空間。
不論是哪一種結構的表面都是玻璃，玻璃的種類會依據客戶的需求而不同，表面玻璃的厚度則是依據控制器能支援的厚度而有所差異。 PenMount 觸控控制器支援的表層玻璃厚度為1.1/ 1.8/ 2.8mm，詳細各尺寸的投射電容觸控面板能支援多厚的玻璃請與我們連絡。

Tail 設計

投射式電容觸控面板會因?yàn)榻Y(jié)構設計和尺寸大小的不同，tail 也會有許多不同的出線方式，以下為投射電容觸控產品tail的介紹：
*投射電容觸控面板會因?yàn)槌叽绱笮〉牟町?，出線數也會相對增減，尺寸越大它的出線數就越多。
*Tail 的位置通常是設計在觸控面板的長邊，理論上tail 越短對于PCI 的觸控功能就會越好。
*Tail 數目可能會是一條tail 或兩條tail，也有可能是更多條tail，亦或是采取COF tail 的方式。
*PCI COF 的tail 我們是使用ZIF 端子，以降低系統端的接頭尺寸和高度，詳細的COF tail 我們?cè)诳刂破鲉卧袝?huì)有詳細說明。

表面處理
投射式電容觸控面板由于接觸的表面是玻璃材質，因此表面通常采取亮面處理，不過Anti-Glare 或Anti-Reflective 的處理亦是可行的。
此外，我們也陸續開發四周有印黑框的全平面投射電容觸控面板，目前AMT 提供多款標準品供客戶選擇。

其他尺寸全平面投射電容觸控面板標準品也將陸續推出，全平面的高雅設計將是您的選擇。如果您有全平面投射式電容觸控面板客制化或是其他表面處理的需求，請與我們連絡。

抗 UV 設計
隨著投射式電容 (PCI 或 PCAP touch) 觸控面板的規格持續精進，PCI 觸控技術被使用在工業、醫療和商業領域等等越來越多的任務導向型系統上。由于產品的應用領域持續擴展，我們預計投射式電容觸控產品將被廣泛使用于戶外場所。
然而，戶外的應用會曝曬在太陽光底下，紫外線(UV) 長期照射會影響投射式電容觸控面板外觀變化，例如表面玻璃的hard coat 涂層可能會剝落或霧化，外觀上也可能會有不同層度的氣泡產生或微幅黃化。這些現象會降低 PCI 觸控面板的穿透率造成外觀瑕疵，若有氣泡也會影響功能或操作。因此 AMT 提供抗 UV 投射式電容觸控解決方案，讓需要長時間放置于戶外的工業、醫療和商業系統的 PCI 觸控面板能有抗 UV 的功能。
在以下的光譜圖中，我們可以發現 UV 光位于可見光之外，它的波長范圍在 100nm 到 400nm 之間。紫外線又可細分成波長為 315nm 到 400nm 的近紫外線 (UVA)、波長為 280nm 到 315nm 的中紫外線 (UVB)，以及波長為 100nm 到 280nm 的遠紫外線 (UVC)。

PCI 的上層玻璃可以隔絕紫外線波長約 300nm 以下，也就是 UVB 和 UVC；波長 300nm 以下沒有包含 UVA，也就是說 UVA 還是會穿透玻璃。 AMT 抗 UV PCI 觸控面板是將 PCI 部分材料改成抗 UV 的材質，它可以隔絕紫外線波長約 400nm 以下，使用抗 UV PCI 觸控面板能滿足戶外應用的規格。 AMT 利用抗 UV 的設計進行 ASTM G154 紫外線加速老化試驗，我們的抗 UV PCI 觸控面板測試結果可以滿足 ASTM G154 性能標準 Cycle 1 的 1000 小時。
AMT 提供抗 UV 材料可以延長戶外用投射式電容觸控面板的產品壽命，確保任務導向型系統的可靠性與長期操作。
應用領域
*戶外用 kiosks
*互動式廣告看板
*港口設施
*車輛或航海系統
*需要長時間曝曬在陽光下的設備
設計概要
*隔絕紫外線波長約 400nm 以下
*符合 ASTM G154 性能標準 Cycle 1 的 1000 小時
