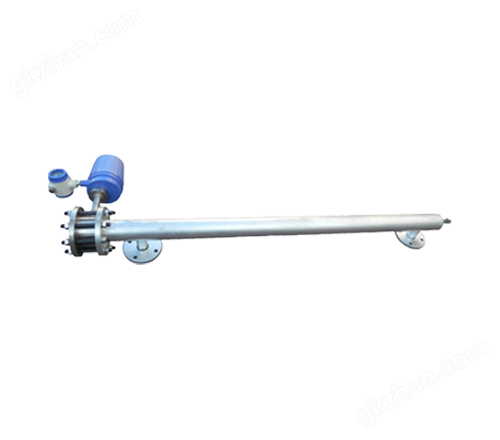

HUTD系列電動浮筒液位計，可廣泛適用于石油、化工、制藥等工業中常壓或帶壓容器內各種液體液位、分層界面或比重的接連丈量。 變送器按其功用的不同，可分為規范型和智能型兩種。類型分別為： l 規范型電動浮筒液位變送器 類型：HUTD-B l 智能型電動浮筒液位變送器 類型：HUTD-Z

HUTD－B系列　規范型電動浮筒液位計選用的稱重傳感技能，使丈量系統具有丈量精度高、功能安穩、抗過載偏疼能力強等特性。

變送器將液位或界面或比重的改變接連的轉化為4～20mA.DC規范電流信號輸出。一起，表頭指針以百分數形式接連指示出被測參數的量值。

輸出信號遠傳至控制室，完成被測參數的長途顯示或對工藝進程的控制

變送器是借助于阿基米德規律及力平衡原理而作業的。

相當于被測液面高度的浮筒懸掛鄙人杠桿端部，液位上升時，浮筒沉浸在液體中，并受到阿基米德規律向上的浮力作用。

當液位上升時，浮筒失掉自重，支承點杠桿力發生改變，經過稱重傳感器測得浮筒浮力的巨細，即可得到液面的高度。經轉化，輸出與液位高度成份額的4～20mA.DC規范信號。遠傳至控制室，完成長途液位顯示或工藝流程的控制。

運用不同的計算方法，能夠測出兩種不同介質的界面高度或某些介質的比重。變送器帶有0～99%指示表，0%為4mA，99%為20mA。

因為介質密度的不同，會影響浮筒浮力的巨細，因而，變送器設有密度及零點、量程調理電位器，以便對輸出信號進行調整。

二、HUTD-Z系列 智能型電動浮筒液位變送器概述

HUTD-Z系列智能型電動浮筒液位變送器，選用的稱重傳感技能，其傳感器和首要元器件選用進口質優器件，變送器選用微處理技能，輸出4～20mA模擬信號和疊加在此信號上契合HART通訊協議的數字信號。因而，智能變送器具有對輸出特性進行線化處理，監測、長途組態及長途確診、調整等功用。

智能變送器應配有手操編程器、全中文的便攜式PC-HART通訊器等，可與一切契合HART協議的設備聯網運用，完成數字雙向通訊與工藝進程檢測和控制。

智能型變送器可廣泛用于石油、化工、煉化、制藥等工業中各種容器內液體液位、分層界面或比重的接連丈量。

首要功用

運用手操編程器和契合HART通訊協議的其它設備對智能變送器在現場和長途進行如下操作：

l 讀取進程變量

如原始變量值、mA值、百分比范圍等

l 零點、量程設置

用手操器調整或用變送器零點、滿度電位器調整

l 讀取確診信息

確診信息有：參數設置太高、太低；超過丈量范圍；4～20mA超出范圍等

l HART通訊指令

運用手操器或其它設備與智能變送器進行通訊，在顯示屏上可讀取PV值、電流值、百分數等信息。能完成運用范圍內一切的HART指令。
