精密螺紋指示量規----美國Johnson Gage

• 美國Johnson Gage公司是精密螺紋測量?jī)x器專業制造廠家，建立于1949年，已有64年歷史

• 擁有25項螺紋檢測方面的

• 是美國國家螺紋標準協議會員

• ISO2002 registered

• 產品覆蓋機械制造各個行業，為汽車摩托車、航空、航天、兵器、石油、冶金化工等行業設計制作了大量的多品種螺紋通用和專用測量?jī)x器。

螺紋指示量規簡介

主要測量參數：

螺紋（單扣）中徑，作用中徑，大徑，小徑， 圓度，錐度，螺距，牙形半角

螺紋指示量規的組成

• 本體

• 單一中徑測量

– V 型測頭

– 高精度數顯表

• 作用中徑測量

– 作用中徑測頭

– 高精度數顯表

• 螺紋標定規

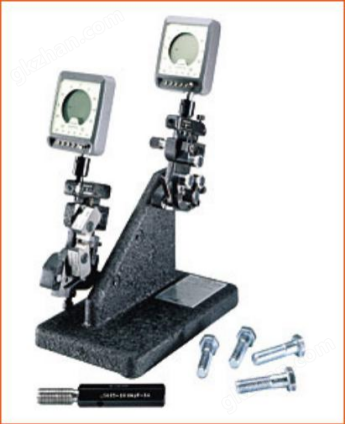

外螺紋綜合量?jī)x

Johnson Gage量?jī)x的特點

• 螺紋是設備儀器中做為緊固、連接、密封和傳遞

動力的重要元件

• 目前，國內螺紋檢驗大多采用螺紋極規(螺紋 通規和螺紋止規)來控制螺紋幾何尺寸。但是,通止 規法的缺點是,不能準確的判斷中徑的質量,不能知道螺紋的真實誤差

• 而Johnson Gage采用指示表或數顯表可以直接測量出螺紋中徑和作用中徑等尺寸形狀參數的大小

• 同時測量螺紋本身的形狀,如螺紋的大徑，小徑， 圓度,錐度, 螺距，牙形半角

• 同時可以檢測與螺紋基準有關的其它特征 的幾何參數，如同軸度、跳動、端面垂直度等

• Johnson Gage公司可以根據用戶的不同需 求，設計制造專用的螺紋零件測量?jī)x器

• 可以用于生產現場的螺紋尺寸快速測量

Johnson Gage螺紋量?jī)x參數

• 外螺紋范圍：1 mm或更小 to 1000 mm

• 分辨率：1 µm

• 內螺紋測量范圍：4.5 mm to 1000 mm

• 分辨率：1 µm

• 測量精度 4級，5級，6級中級螺紋G

臺式針式外螺紋測量示例

臺式數顯外螺紋測量示例

測量大螺紋、測量長螺紋

大外螺紋測量示例

測量相對螺紋的跳動

測量螺紋的跳動

NPT錐度螺紋測量Gaging Internal Thread

-0+內螺紋測量示例

內螺紋及相關跳動和垂直度

內螺紋測量

大內螺紋測量

內錐螺紋測量

外螺紋形狀位置誤差測量

內螺紋測量測頭

波音公司零件檢測

螺紋綜合測量?jī)x幾大特點總結

• 取代通止規的檢測,有效的控制關鍵的螺紋配合

• 直接讀出中徑值,間接分析出螺距和牙形半角誤差

• 可實現以螺紋為基準,相對其他元素的跳動,圓度和垂直度

• 特大螺紋和特小螺紋

• 可測量深孔內的螺紋

• 可通過數顯表采集數據,輸入計算機,進行數據統計分析并

打印存檔

• 可測錐螺紋

• 可測絲杠螺紋(T形螺紋)

• 快速,批量測量,價格合理
