      三相分離器導波雷達物位計

      參考價面議
      具體成交價以合同協議為準
      • 公司名稱江蘇偉業儀表有限公司
      • 品       牌
      • 型       號
      • 所  在  地
      • 廠商性質其他
      • 更新時間2024/2/1 8:20:02
      • 訪問次數117
      產品標簽:

      在線詢價收藏產品 點擊查看電話

      聯系我們時請說明是 智能制造網 上看到的信息,謝謝!

      江蘇偉業儀表有限公司座落在美麗富饒的高郵湖畔,有“天下**荷花”美稱的魚米之鄉—金湖境內,交通方便,東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。我公司擁有一批長期從事自動化控制專業高科技人才,為各行業提供了滿意的成套系統。主要供應:溫度儀表系列、壓力儀表系列、流量儀表系列、智能顯示儀系列、液位儀表系列、校驗儀表系列、物位儀表系列、調節閥、球閥、蝶閥、電線電纜系列等。薈萃實力雄厚的專業隊伍,積淀豐富的技術,管理經驗,涵蓋國內的營銷網絡和分支機構,能夠快速,便捷的為用戶提供技術服務。在互聯網商務的時代浪潮中,公司專門成立了電子,依靠專業的網絡技術力量,實施對傳統經濟和資源的整合以及大范圍快速的拓展市場。偉業以“滿足客戶的需求,為客戶創造價值”的經營理念,以“以人為本”的管理理念,建立學習型團隊,充分發揮人才優勢。公司為了更好的服務客戶,正在國內建立分公司和辦事處,和客戶建立戰略性合作關系。售后服務:經我公司所銷售的各類產品,確保兩年內提供等質的產品及備品備件的銷售,并按需方要求免費提供相應的技術支持。所提供的產品質保期內如出現產品質量問題(易損件或輔件除外)一律負責免費維修,并免費提供技術支持及需方的員工技能培訓。如我公司所提供的產品出現質量問題,經我公司技術部門核實后,廠部將派遺專業的技術人員趕赴現場處理問題至客戶滿足(國內72小時,江、浙、滬48小時內到達現場),技術支持在6小時內響應。
      便攜式壓力校驗儀,數字數字壓力計,壓力校驗臺,HART475智能手操器,HART375手操器,YBS-C精密數字壓力表,LUGB渦街流量計,LWGY渦輪流量計,智能流量計,流量變送器
      三相分離器導波雷達物位計是基于時間行程原理的測量儀表。雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。三相分離器導波雷達物位計傳感器發射出脈沖并沿纜式或桿式傳導,當脈沖波遇到物料表面時反射回來被儀表內的接收器接收并將距離信號轉化為物位信號。
      三相分離器導波雷達物位計 產品信息
      三相分離器導波雷達物位計產品概述
      雷達物位計-三相分離器導波雷達物位計是基于時間行程原理的測量儀表。雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。傳感器發射出脈沖并沿纜式或桿式傳導,當脈沖波遇到物料表面時反射回來被儀表內的接收器接收并將距離信號轉化為物位信號。

      三相分離器導波雷達物位計輸入
      反射的脈沖信號沿纜式或桿式傳至儀表電子線路部分,微處理器對信號進行處理,識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,距離物料表面的距離D與脈沖的時間行程T成正比: D=C×T/2 其中C為光速 因空罐的距離E已知,則物位L為: L=E-D

      三相分離器導波雷達物位計輸出
      通過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應 用參數將自動使儀表適應測量環境。對應于4-20mA輸出。
      測量范圍
      F----測量范圍
      E----空罐距離
      B----頂部盲區
      K----探頭到罐壁的*小距離
      頂部盲區是指物料*高料面與測量參考點之 間的*小距離。
      底部盲區是指纜繩*底部附近無法**測量 的一段距離。
      頂部盲區和底部盲區之間是有效測量距離。
      注意:
      只有物料處于頂部盲區和底部盲區之間時,才能保證罐內物位的可靠測量。

      三相分離器導波雷達物位計產品介紹:
      應 用:液體、固體粉末
      測量范圍:30米
      過程鏈接:法蘭
      過程溫度:-40~250℃
      過程壓力:-0.1~2Mpa
      精 度:±3mm
      頻率范圍:100MHZ~1.8GHZ
      防爆/防護等級 Exib IIC T6 Gb/IP67
      信號輸出:4~20mA/HART
      安裝指南
      下述的安裝指南適用于纜式和桿式探頭測量固體粉料和液體物體。同軸管式探頭只適用于液體物體。
      安裝位置:
      ● 盡量遠離出料口和進料口。
      ● 對金屬罐和塑料罐,在整個量程范圍內不碰壁。如果是金屬罐,物位儀表不要安裝在罐的。
      ● 建議安裝在料倉直徑的1/4處。
      ● 纜式探頭或桿式探頭離罐壁*小距離不小于300mm,建議大于等于500mm。
      ● 探頭底部距罐底大約30mm。
      ● 探頭距罐內障礙物*小距離不小于200mm。
      ● 如果容器底部是錐型的,傳感器可以安裝在罐頂,這樣可以一直測量到罐底。


      下圖為桿式雷達安裝圖,主要用于液體液位測量。
      ● 可以測量介電常數大于等于1.9的任何介質。
      ● 一般用于測量粘度≤500cst而且不容易產生粘附的介質。
      ● 桿式雷達*大量程可以達到6米。
      ● 對蒸汽和泡沫有很強的抑制能力,測量不受影響。

      下圖為同軸管式雷達安裝圖,主要用于液體液位的測量。
      ● 介電常數比較小的液體物料可以采用同軸管式測量方式,以保障良好的準確測量。
      ● 可以測量介電常數大于等于1.6的任何介質。
      ● 一般用于測量粘度≤500cst而且不容易產生粘
      附的介質。
      ● 同軸管雷達*大量程可以達到6米。
      ● 對蒸汽和泡沫有很強的抑制能力,測量不受影響。

      安裝方法
      ● 合理安裝能確保儀表長期可靠而**的測量。

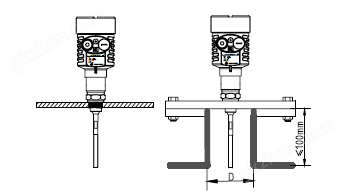

      儀表可采用螺紋連接,螺紋安裝管高度不要超過100mm,還可以采用在短管上安裝。安裝短管直徑在2″至6″則安裝短管高度應≤100mm,若安裝于較長的短管上,應底部固定纜式探頭或選用對中支架以避免與短管末端接觸。

      ● DN200或DN250的安裝于短管內安裝
      當儀表需要安裝于直徑大于200mm短管時,短管內壁產生回波,在介質介電常數較低的情況下會引起測量誤差。因此,對于一個直徑為200mm或250mm的短管,需要選一個帶“喇叭接口"的特殊法蘭。

      ●在塑料罐上安裝
      注意!
      無論是纜式還是桿式若想儀表工作正常,過程連接表面應為金屬。當儀表裝在塑料罐上時,若罐頂也是塑料或其它非導電材質時,儀表需要配金屬法蘭,若采用螺紋連接,需配一塊金屬板。

      ● 儀表探頭與罐壁的距離
      儀表探頭至罐壁的距離建議為罐直徑的1/6~1/4(至少大于300mm,混凝土罐至少大于400mm)選擇探頭長度時,注意探頭底部距罐底約大30mm。

      注意事項:
      ● 應避免罐內其它裝置接觸到微波傳導部件(下左圖)
      ● 雷達安裝不要裝在下料口處(下右圖)

      接線方式

      調試
      接觸式雷達可以通過以下方法調試
      ● 通過軟件調試
      ● 通過HART手持編程器
      ● 通過顯示調整模塊
      通過軟件調試
      雷達傳感器都可以通過軟件進行調試。采用軟件進行調試,需要一個儀表CONNECTCAT驅動器。
      使用軟件調試的時候,給雷達儀表加電24 VDC,同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻(內部電阻250歐姆)
      的供電儀表,就不需要附加外部電阻,這時候HART適配器可以和4~20mA線并聯。

      通過HART手持編程器


      技術參數:
      參 數: 工作頻率 :100MHZ-1.8GHZ
      測量范圍:纜式:0-30m;桿式、同軸管式:0-6m;
      重 復 性:±2mm
      分 辨 率:1mm
      采 樣:回波采樣 55 次/s
      響應速度:>0.2S(根據具體使用情況而定)
      輸出電流信號:4-20mA
      精 度:±3mm
      通訊接口: HART 通訊協議
      過程連接: G1"A/G1 ?"A 螺紋
      法蘭 DN50,DN80,DN100,DN150,DN200,DN250
      過程壓力 : -0.1-2MPa
      電 源: 電源:24VDC(±10%), 紋波電壓:1Vpp
      耗 電 量:max 22.5mA
      環境條件: 溫度 -40℃~+70℃
      外殼防護等級: IP67
      防爆等級: EXib IIC T6 Gb
      兩線制接線: 儀表供電和信號輸出共用一根兩芯屏蔽電纜線

      電纜入口: 2 個M20*1.5或 ?"NPT( 電纜直徑5--9mm)
