光學接觸角測量儀（水滴角）
，納米材料科學與工程已經成為世界性的研究熱點，在研究納米材料的表面改性時，往往要涉及潤濕接觸角這個概念。所謂接觸角是指在一固體水平平面上滴一液滴，固體表面上的固－液－氣三相交界點處，其氣－液界面和固－液界面兩切線把液相夾在其中時所成的角。
表面能是創造物質表面時對分子間化學鍵破壞的度量。在固體物理理論中，表面原子比物質內部的原子具有更多的能量，因此，根據能量原理，原子會自發的趨于物質內部而不是表面。表面能的另一種定義是，材料表面相對于材料內部所多出的能量。
液體表面任意二相鄰部分之間垂直于它們的單位長度分界線相互作用的拉力。表面張力的形成同處在液體表面薄層內的分子的特殊受力狀態密切相關。表面張力的存在形成了一系列日常生活中可以觀察到的特殊現象。

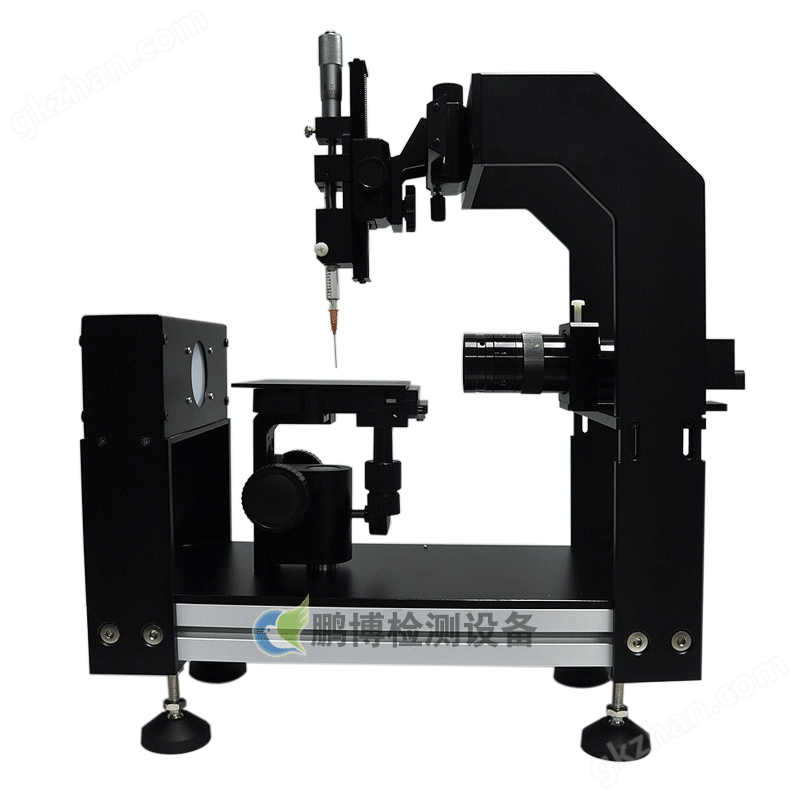

儀器采用現代化工藝制造，儀器采用*的專用CCD數字?jǐn)z像機，配倍高分辨率變焦式顯微鏡和高亮度LED背景光源系統，搭配三維樣品臺，可進行工作臺上下、左右、前后等方向移動。實現微量進樣及上下、左右精密移動。同時還設計了伸縮桿結構工作臺，能適應在不同用戶材料厚度加大的場合。儀器框架可以根據式樣的大小適量調節，擴大了儀器的使用范圍。軟件搭配修正功能，測試多次后的結果可以同時保存在同一報告下，能讓用戶更好的對材料數據進行管控。該儀器設計美觀大方、操作簡單、符合用戶所需。適用于各種行業測定接觸角的用戶。
儀器符合相關標準：GB/T 24368-2009(玻璃表面疏水污染物檢測)、SY/T5153-2007（油藏巖石潤濕性測定方法）、ASTM D724-99（2003）（紙的表面可濕性的試驗方法）、ASTM D5946-2004（塑料薄膜與水接觸角度的測量）、ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）。
儀器主要應用領域：
TFT-LCD面板行業：玻璃面板潔凈度與鍍膜質量測量；TFT打印電路、彩色濾 光片、 ITO導體膠卷等前涂層質量測量；
印刷、塑膠行業：表面清潔與附著質量測量；油墨附著度測量；膠水膠體性質相容性測量；染料的緊扣度
半導體產業：晶圓的潔凈度測量；HMDS的處理控制；CMP的研究測量、光阻與顯影劑的研究
化學材料研究：防水與親水性能材料研究探討；表面活性與清潔劑的張力、濕性；黏性增強與附著表面能測量；
IC封裝：基質表面潔凈度；原子合成氧化識別；BGA焊接表面；環氧化物的附著度測量。
提升品管的要求：
光學接觸角測量儀:是一種簡單、快速、靈敏的方法測量固體表面的潤濕性。且可間接測量固體表面能與液體表面張力。以下為測試方法比較表:
測試方法 | 優點 | 缺點 |
光學接觸角測量儀 | 1.水滴角度可量化且明確 2.均勻性測量 3.誤差值小 | 成本稍高 |
表面達因測試劑 | 成本低 | 誤差大，且多次測試后影響準確性，僅知有無過標準 |
原子力顯微鏡AFM | 測量極細微(原子表面、奈 米結構) | 成本高，成像小、速度慢，探頭容易損傷 |
產品特點：
l 家提供德國TUV認證接觸角測量校準樣，確保儀器的精準性(帶TUV認證證書)；
l 國內擁有接觸角軟件著作權（）；
l 專業級標準版注射系統，液滴控制精度可達0.1μl(可根據要求控制滴液量)；
l 一鍵式智能軟件操作: 三部曲全自動測量【按空格鍵】--打開攝像頭； 【按滴液鍵】--精準的控制滴液；【按2鍵】--高精度的進行全自動分析測量；
l 工業級可調LED冷光源系統（壽命20000H以上），更清晰的成像，同時避免額外熱度所導致的小液滴揮發；
l 采用高性能日本工業機芯，無失真遠心變倍變焦鏡頭，確保的成像效果；
l 軟件自動分析產品均勻性（結果；結果；平均結果）；自動分析產品NG與OK；
l 能精準的分析產品的左右接觸角與平局值；
l 標準化軟件計算方法：圓環擬合法(20度以下)；橢圓擬合法(20-120度)；Young-Lapalacer擬合法(120度以上)；
l 能精準測量表面能；表面張力；表界面張力測量范圍：0-1000mN/m；測量精度：0.01 mN/m；
l 多元化表面能測量：精準的表面自由能計算：Fowks法，OWRK法，ZismanPlot法，EOS法（軟件中預裝部分液體數據庫，可自行建立液體性能參數）；
l 表面接觸角分析模塊，更簡捷的操作，更準確的結果；
l 視頻快速測試數據，可連續性進測試接觸角形態變化。
性能參數：
l 接觸角測量范圍：0-180°；
l 接觸角測量精度：±0.1°；
l 高精度滴液系統：微分頭+藍芯注射器；滴液精度0.5μl；
l 接觸角高精密儀器校準片：德國接觸角角度校準標準片3°5°8° 60°90°120°115°(選配)。
l 主機外形尺寸：360mm（寬）*550mm（長）*450mm（高）；
l 主機凈重：11KG；
l 工作臺面尺寸：120mm*150mm；
l 工作臺移動：上下50mm; 左右50mm; 前后30mm ；
l 樣品臺尺寸：10寸；
l 進樣器移動：上下100mm; 左右100mm；
l 工業鏡頭移動：前后180mm（微調3mm）；
l 工業鏡頭：0.7X *-4.5X高清連續變倍顯微鏡；
l CCD：工業級芯片；25幀/秒；
l 鏡頭角度：平視；
l 光源：可調單波長工業級LED光源；使用壽命壹萬五千小時以上；
l 電源及功率：220V / 60HZ；
