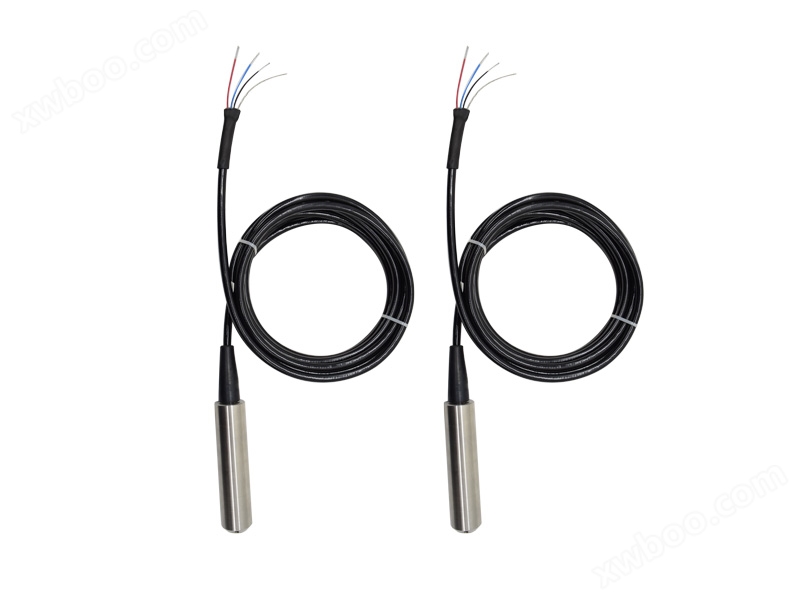

投入式液位計液位變送器探頭產品概述

投入式液位計探頭是一種測量液位的壓力傳感器，基于所測液體靜壓與該液體的高度成比例的原理，采用隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號，一般適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。

投入式液位計液位變送器探頭產品特點

• 全密封焊接不銹鋼探頭，配有導氣防水電纜，使傳感器背壓腔與大氣連通從而制成工業標準的信號輸出且性能穩定的全固態產品

• 優質聚氨酯線纜結構簡單、重量輕、抗拉伸、耐磨損、耐熱好、負載能力強、不熔化、耐化學腐蝕，機械強度高。


• 電路元件，抗干擾設計，使用壽命長


• 隔離膜采用進口316L不銹鋼隔離膜片，高準確度、高穩定性力敏芯片經合理精密的結構設計


• 防堵濾芯，帶過濾網，可拆卸，避免雜質堵塞測量孔，可測污水或帶雜質的液體

投入式液位計液位變送器探頭技術參數

投入式液位計液位變送器探頭外形及安裝

投入式液位計液位變送器探頭( 軟線投入式)由殼體、放大器、接線端子、防護帽、中空導線等組成。

安裝方法

(1)選擇易于操作、維護的地方進行安裝;

(2)應盡量遠離振動源安裝;

(3)應盡量遠離熱源的地方;

(4)投入式液位變送器安裝時，金屬探頭要沉入容器底部。

投入式液位計液位變送器探頭安裝注意事項

(1)若客戶另外接線，必須采取防水措施(如封閉接線盒等)。

如果沒有或比較簡單，可使導線彎曲向下安裝(如圖)，防止進水，避免出現故障。

(2)液位探頭投放到水中，能固定，并且遠離進水口。

投入式液位計液位變送器探頭接線方法

紅線:電源正；

綠線:輸出；

黑色電源負(兩線制不接)

探頭尺寸可定制
