· TCA-AO 適用于控制系統輸出信號與現場本安電路之間的連接，經過隔離，向現場危險區域的本安設備(如閥門控制器、電氣轉換器)輸出標準的電流信號。
· 輸入信號4~20mA 或0~20mA。輸出信號4~20mA 或0~20mA。
· 支持HART 通過(可選)。
· 該產品采用獨立的直流電源供電。電源-輸入-輸出之間電壓型磁隔離。
型號/選型表
| 選項 | 型號及代碼 | 說明 |
| 基本型號 | TCA-AO | 直流信號輸出安全柵 |
| 特殊功能 | H | HART通過 |
| 缺省, 無特殊功能 | ||
| 通道形式 | 11 | 1入1出 |
| 22 | 2入2出 | |
| 輸入信號 | -A | 4~20mA或0~20mA |
| 輸出信號 | A | 4~20mA或0~20mA (1比1對應于輸入信號) |
| 電源電壓 | -V1 | 電源(端子) 20～30VDC |
| -V2 | 電源(導軌) 20～30VDC (注) | |
| 服務碼 | -QC9A | 宇通產品服務代碼 |
| 注明 注: 選擇導軌供電方式的產品，請另外訂購專用供電DIN導軌。 選型示例 例1: TCA-AOH11-AA-V1-QC9A ...... 1入1出, 輸出安全柵，HART通過,電流信號0/4~20mA，端子供電 20～30VDC。 例2: TCA-AO11-AA-V1-QC9A ...... 1入1出, 輸出安全柵，電流信號0/4~20mA，端子供電20～30VDC。 例3: TCA-AO22-AA-V2-QC9A ...... 2入2出, 輸出安全柵，電流信號0/4~20mA，導軌供電20～30VDC。 可選配件 · 專用供電DIN導軌：PSDR-3000系列 | ||

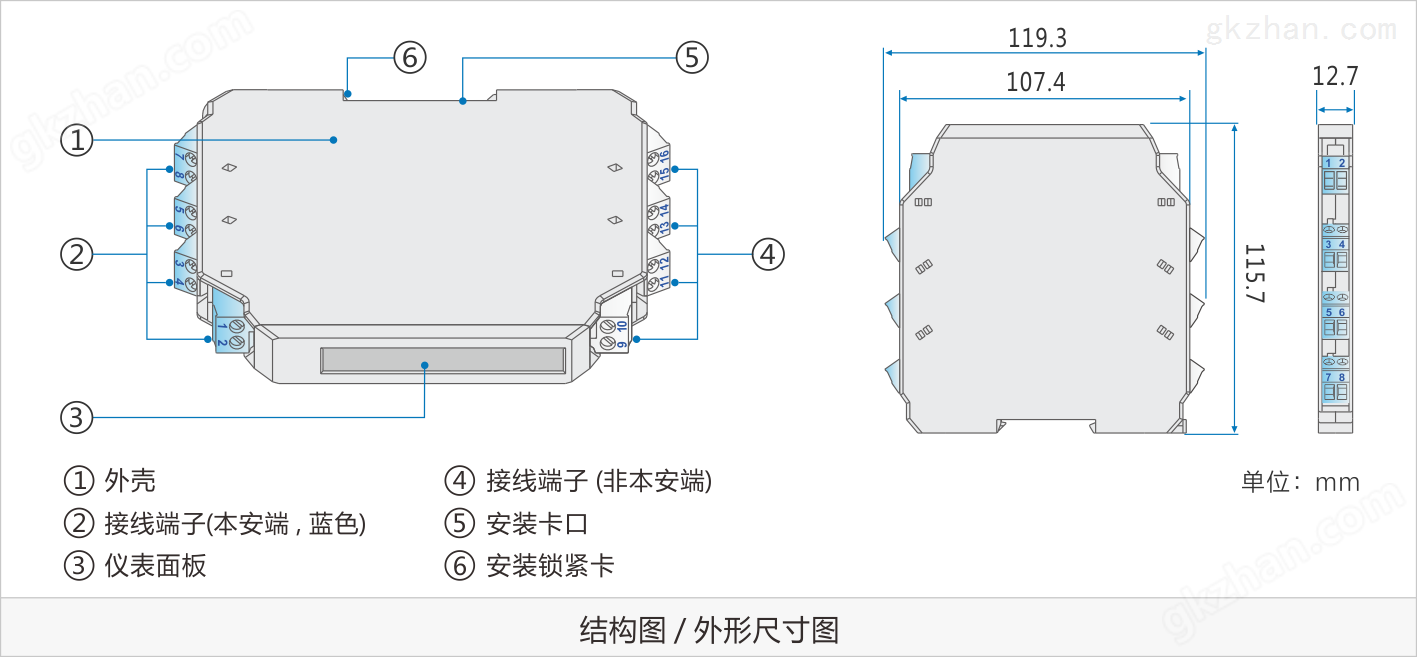

產品圖/端子接線圖
技術數據
尺寸
| 寬度 | 12.7mm |
| 高度 | 119.3mm |
| 深度 | 115.7mm |
| 外殼材料 / 顏色 | PC(聚碳酸酯)+PPT材料 / 黑灰色 |
| 防護等級 | IP20 |
環境條件
| 環境溫度 | -20~＋60℃ |
| 環境溫度(存放或運輸) | -40~＋80℃ |
| 環境濕度(運行） | 5~95％RH (無冷凝) |
輸入
| 輸入電流 | 4~20mA ; 0~20mA |
| 輸入阻抗 | ≥25Ω |
輸出(本安)
| 電流輸出 | 4~20mA ; 0~20mA |
| 傳輸特性 | 1比1對應于輸入信號 |
| 電流輸出負載 | 自適應負載 0~550Ω |
| 輸出紋波 | <10mV p-p |
| 輸出開路故障時的輸入狀態 | <1mA |
電源
| 額定供電電壓 | 24VDC |
| 電源電壓范圍 | 20~30VDC |
| 電流消耗 | ·＜45mA (1入1出) ·＜75mA (2入2出) |
常規參數
| 標準精度 | 典型值±0.1%FS |
| 溫度漂移 | ±0.015% / ℃ |
| 通電或存儲時間漂移 | ±2μA (180天) |
| 負載變化影響 | ±2μA |
| 響應時間 | <10ms |
| 電氣隔離 | 輸入-輸出-電源之間: 2500V交流有效值/1分鐘 |
| 電磁兼容性(EMC) | 符合IEC 61326-1 (GB/T 18268) , IEC 61326-3-1 |
| LCD顯示(或LED指示) | · LCD顯示：輸入值和輸出值 · 綠色LED：電源指示(供電正常時，電源指示燈亮) |
| 電源保護 | 電源反接保護，上電沖擊保護，啟動延時＞20mS |
| 適用場合 | 安裝在安全場所，可與處于0區、1區、2區；IIC、IIB、IIA; T4~T6 危險區域的本安設備相連 |
| 適合連接的現場設備 | I/P轉換器、控制閥、指示器等現場本安設備 |
| 安裝方式 | 水平或垂直安裝，可卡裝在標準35mmDIN導軌上 (導軌供電方式的產品，安裝在專用母線背板式供電DIN導軌上） |
接線參數
| 剛性導線橫截面(最小/) | 0.5mm²/2.5mm² |
| 柔性導線橫截面(最小/) | 0.5mm²/2.5mm² |
| 最小導線橫截面(AWG) | 24 |
| 導線橫截面(AWG) | 14 |
| 剝線長度 | 7mm |
| 連接類型 | M3螺絲緊固連接 |
| 螺絲扭矩 | 0.6Nm |
防爆參數
| 安全電壓 (Um) | 250VAC/DC |
| 輸出電壓 (Uo) | 24VDC |
| 輸出電流 (Io) | 151mA |
| 輸出功率 (Po) | 0.91W |
| 外部電感 (Lo) | 1.1mH |
| 外部電容 (Co) | 0.09μF |
認證/標準
| CE認證 | 符合EN 55032:2015+A11:2020, EN 55035:2017+A11:2020標準 |
| *(中國國家強制性產品認證) | 符合CNCA-C23-01:2019和CNEX-C2301-2019的要求 |
| 國家防爆電氣產品質量監督檢驗中心認證 | [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20 |
