產品簡介
FT-208-COME-B 核心板是按照PICMG COM Express 規范設計的飛騰CPU COMe 核心板。符合COM Express Type6 Rev2.0 接口類型定義,尺寸規格為Compact 規格(95mm x 95mm)。
產品簡介 漢為國芯 COMe核心板 飛騰 騰銳D2000/8
本核心板使用飛騰D2000 八核高性能處理器為CPU,板載DDR4 8GB 內存顆粒,板載64GB 工業級固態硬盤,支持VGA 和LVDS 雙屏顯示輸出。是一款國產自主可控,集高性能、低功耗、高可靠性于一體的高集成度COMe 計算機/嵌入式核心板,可廣泛應用于能源、交通、研學、通信等領域。
用戶可以基于FT-208-COME-B 核心板,進行計算系統,通信系統,自動控制系統等領域的二次設計,同全新開發相比,具有靈活性,快捷性,強固性、高性價比等多方面優勢。
產品特性
1. 高集成度,COM Express® compact 尺寸(Type6 標準,95mm×95mm);
2. 預裝麒麟操作系統飛騰桌面版(試用版);

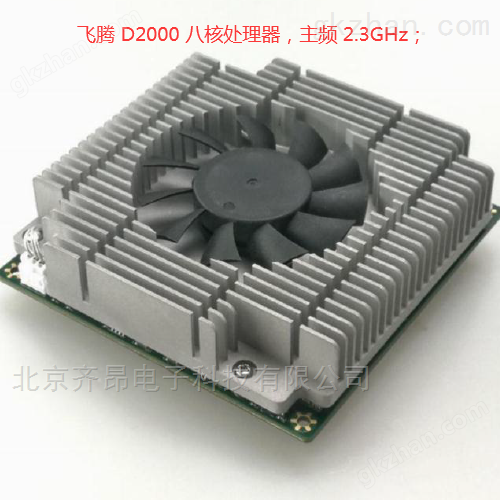

3. 飛騰D2000 八核處理器,主頻2.3GHz;
4. 板載DDR4 內存,8GB;(可選配16GB 內存顆粒)
5. 板載64GByte 固態硬盤,另外再引出3 路SATA 3.0 接口,傳輸速率6Gbps,兼容SATA 2.0/ 3Gbps 和SATA 1.0/ 2.6Gbps 傳輸;
6. 板載工業級2D 顯卡,支持VGA 顯示,支持LVDS 顯示,支持雙通道獨立顯示;
7. 豐富的PCIe 接口,支持PCIe3.0 X16、PCIe3.0 X8、PCIe3.0 X4、PCIe2.0 X4、PCIe2.0 X1 等接口配置,大可提供10 Port 27Lane 的PCIe 接口;
8. 豐富的USB 接口,支持4 路USB 2.0 和4 路USB 3.0;
9. 雙網絡接口,支持2 路10/100/1000M 自適應網絡;
10. 雙CAN 接口,支持2 路CAN-bus 2.0 接口;
11. 1 路SD 卡接口;
12. 1 路HDA 接口;
FT-208-COME-B 漢為核心板接口與標準Type6 接口定義比較表
可提供設計資料清單
在用戶購買COMe 模塊后,我司可提供的設計資料清單如下,用戶可根據自身需求聯系我司銷售接口人獲取。
1. FT-208-COME-B 核心板數據手冊一份;
2. CB-ITX-COME-B 設計原理圖或者AD 格式;
3. FT-208-COME-B 核心板3D 結構圖;
4. CB-ITX-COME-B 載板3D 結構圖;
5. 麒麟OS 系統鏡像;(網盤鏈接方式,試用版,內含系統安裝說明);
6. 飛騰嵌入式優化版Linux 系統鏡像;(基于Linux4.19 內核,并針對飛騰CPU 進行相關優化,提供完整工具鏈與相關技術支持,按License 收費,商業版)。
