MTLK522　分析儀使用熱導傳感器精確檢測二元或準二元混合氣體(即混合氣體中僅有一種組份發生變化)中某一組份的變化。可以檢測的氣體有H2、CO2、Ar、He以及各種鹵代烴–比如氟利昂。只要混合氣中一種組份的熱導系數與另一種組份的熱導系數不同，就可以檢測混合氣中的這一組份。依賴于檢測的氣體，量程可以是從高ppm到99.99％。熱導傳感器檢測氣體的熱導系數，這種傳感器有一個高靈敏度、低熱容不消耗元件，此元件無需維護。

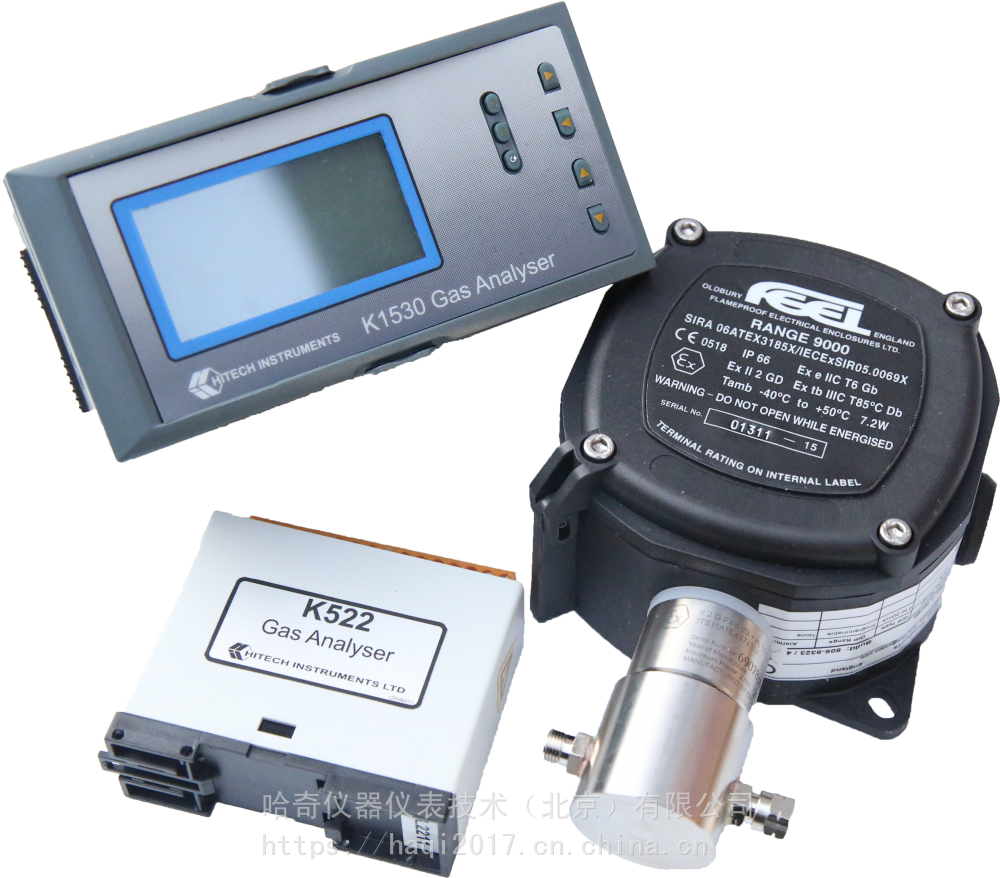

　　K522　OEM分析儀是一種帶有遠傳隔爆型熱導傳感器的DIN導軌安裝式“無顯示”儀表。這款儀表提供4-20mA輸出和RS232通訊。它可以被編程為檢測氮?dú)饣驓鍤獗尘皻庵?/span>0-10％、0-30％和0-99.99％的H2或He，也可做其他氣體及量程，歡迎垂詢。
　　電子元件部分必須安裝在安全區域，通過用戶提供的凱裝電纜和“隔爆型”或“增安型”接線盒與安裝在危險區域的熱導計相連接。
　標準配置的K522由一個電子模塊和傳感器構成。整個檢測系統還將需要合適的取樣系統、樣氣室、接線盒和電纜。　
　技術參數
　　1、環境溫度范圍：-20℃～＋50℃
　　2、對樣氣的要求
　　該儀表的標準配置不包括取樣系統及樣氣室。樣氣必須非凝集，且在平行通過傳感器燒結面時(也即不直接對向燒結面)不會造成腐蝕。
　　a、傳感器
　　密封有空氣參比氣的隔爆型不銹鋼熱導計　
　　b、檢測氣體及其量程　
　　0-10％氮中氫或氬中氫

0-20％氮中氫或氬中氫
　　0-30％氮中氫或氬中氫
　　0-99.99％氮中氫或氬中氫
　　0-10％氬中氦　
　　0-30％氬中氦

0-99.99％氧中氫

　　其它量程及氣體，請垂詢（曹經理）
　

0-99.99％氮中氦或氬中氦　　　　
　　75-99.99％氧化二氮中的氮?dú)狻　　　?/span>

0-99.99％氧化二氮中的氮?dú)?/span>
　　c、樣氣壓力
　　工作壓力：1個大氣壓±100mbar　
　　壓力范圍：0bar-10bar
　　d、樣氣流量　
　　在配置Hitech提供的樣氣室的情況下，推薦流量為100ml／min-300ml／min。
　　　　3、用戶界面
　　a、RS232接口　
　　波特率：9600，有硬件流量控制(CTS／RTS)。ASCII協議?！?/span>
　　隨機提供用于控制和配置K522儀表的PC終端軟件，部件號290-7022。
　　b、mA輸出
　　對應氣體量程的4-20mA　模擬輸出，可以通過使用簡單ascii命令的界面軟件選擇mA輸出(參見第7.0部分)。
　　　　4、電氣規格
　　a、供電
　　24VDV±10％，功耗10W。
　　b、模擬輸出
　　*隔離的內部供電的4-20mA電流源。
　　1KV隔離電壓?！?/span>
　　最小負載0Ω，負載300Ω。
　　c、連接電纜
　　電子元件部分與傳感器間的電纜長度是30米。
　　阻抗0.5Ω。

　　　　5、精度和分辨率
　　a、樣氣檢測
　　精度：所設定量程的±1％　
　　　
　　  重現性：所設定量程的±0.5％
　　　分辨率：所設定量程的0.1％

b、模擬輸出
　　整個設定量程的分辨：0.01mA.　
　　精度：所設定量程的±0.1％　
　　線性度：±0.1％
　　低于量程的最小模擬輸出：3.8mA.　
　　超出量程的模擬輸出：20.5mA.
　　上誤差段：21.0-24.0mA
　　　　6、機械
　　外殼
　　DIN導軌安裝式外殼的尺寸：85mm(高)×100mm(深)×35mm(寬)
　　　　7、認證
　　a、傳感器　
　　Ex　II　2G　　EEx　d　IIB?。?/span>H2　T6　(Tamb　-40℃　to　＋40℃)
　　Ex　II　2G　　EEx　d　IIB?。?/span>H2　T3　(Tamb　-40℃　to　＋150℃)
　　b、EMV認證
　　EMV　89／336／EWG　和　73／23／EWG(低壓指令)
　　(儀表低壓指令認證符合與英國EMV89／336／EWG和73／23／EWG相當?shù)?/span>EMV89／336／EEC和73／23／EEC指令。)
