產品展示圖
產品顯示圖:
產品名稱:電子時間日歷星期溫濕度計IC
產品型號:ZH-9603B
按鍵數量:4鍵
發貨地址:廣東省深圳市寶安46區卡羅2A408

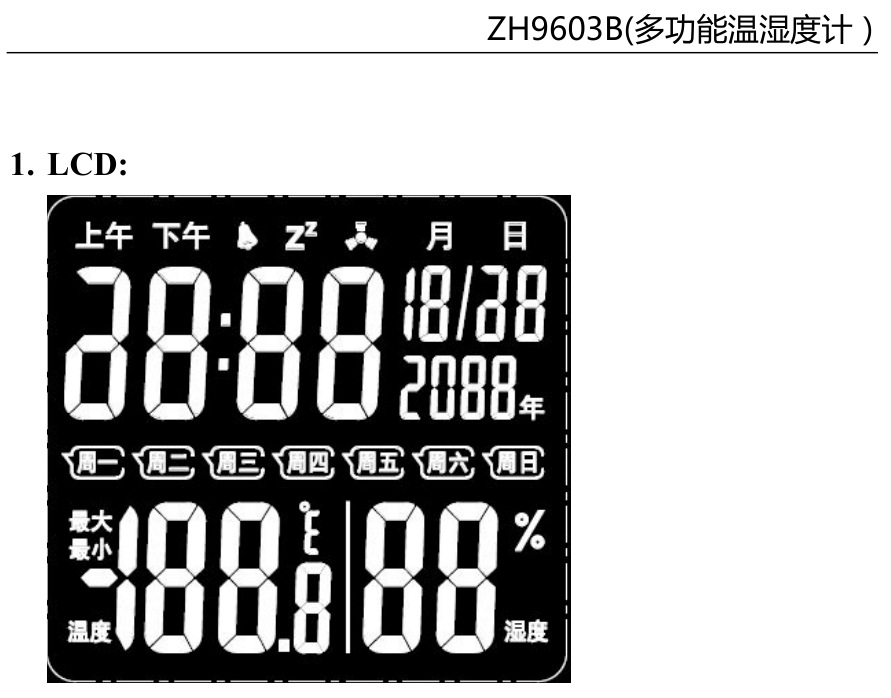

產品LCD界面顯示圖:

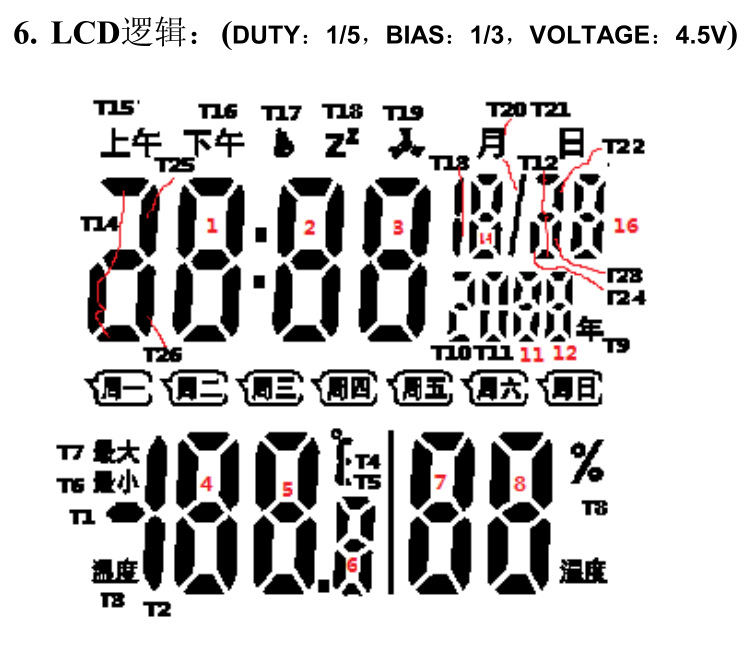

產品LCD邏輯對照表:

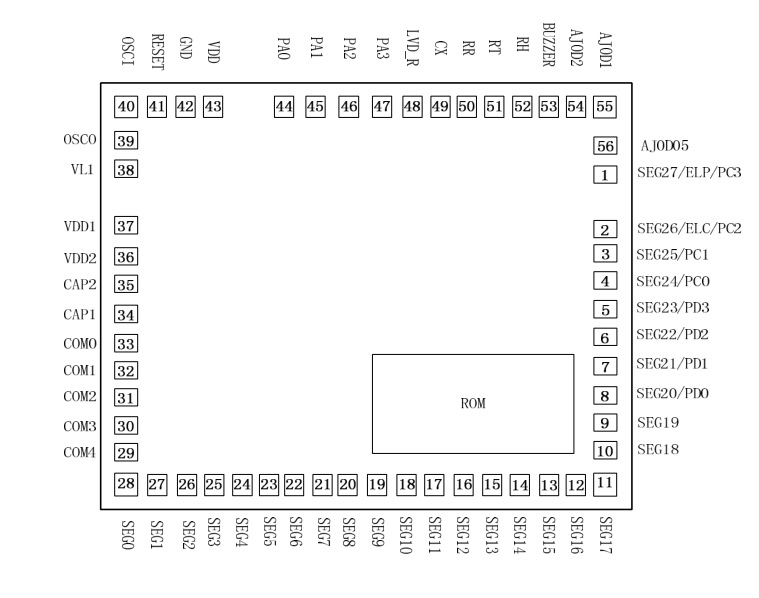

產品芯片腳位圖:
產品功能概述
一, 功能說明:
★時鐘功能,可12/24 小時制轉換
★日期功能,2000 年至2099 年
★星期功能,顯示星期, 并根據日期自動計算, (OPTION選擇數字顯示星期)
★鬧鐘功能,鬧鐘時間到達響鬧60 秒
★室內溫度,量測范圍-50.0°C(‐58.0°F)~+70.0°C(+158.0°F),取樣周期10 秒
解析度0.1°C,精度+/‐1.0°C(0°C~40°C)
★室內濕度,量測范圍10%~99%,取樣周期10 秒
解析度1%,精度+/‐3%(50%~80%),+/‐5%(10%~50%,80%~99%)
一, 按鍵說明:
【MODE/SET】鍵:
不是在設置時,短按為時鐘模式與鬧鐘模式與日期模式之間轉換;
長按進入設置模式。
【ADJ】鍵:
設置的時候,為調整設置對象;
不在設置時,鬧鐘模式下為開啟關閉鬧鐘和整點報時。
【MAX/MIN/CLEAR】鍵:
顯示高/低溫度濕度,長按2 秒清除記憶。
【SNOOZE/LIGHT】鍵:
響鬧時進入貪睡, 平??牲c亮LED 背光燈。
【°C / °F】鍵:
切換溫度單位°C / °F。
【C/F】 開關:空接時為C, 接地時為F, 可做開機選擇也可以做滑動開關。
ZH9603B(多功能溫濕度計)
【MAX】鍵:
顯示高溫度濕度。
【MIN】鍵:
顯示低溫度濕度。
【CLEAR】鍵:
清除記憶。
【SET】鍵:
進入設置時鐘。此鍵與MODE/SET 只能選擇其中一個,如果用此SET 鍵
的話將沒有鬧鐘功能,因為不能切換至鬧鐘模式自然就沒有鬧鐘功能了。
